Вертикальный вал АК (схемы 0 – 9), вращающийся с постоянной угловой скоростью ω = 10 с-1, закреплен подпятником в точке А и цилиндрическим подшипником в точке, указанной в табл. 7.9 (АВ = BD = DE = ЕК = b). К валу жестко прикреплены невесомый стержень 1 длиной l1 = 0,4 м с точечной массой m1 = 6 кг на конце и однородный стержень 2 длиной l2 = 0,6 м, имеющий массу т2 = 4 кг; оба стержня лежат в одной плоскости. Точки крепления стержней к валу и углы α и β указаны в табл. 7.9.
Пренебрегая весом вала, определить реакции подпятника и подшипника. При окончательных подсчетах принять b = 0,4 м.
Указания. Это задача на применение к изучению движения системы принципа Даламбера. При решении задачи учесть, что когда силы инерции частиц тела (в данной задаче стержня 2) имеют равнодействующую , то численно = maC, где aC – ускорение центра масс С стержня, но линия действия силы в общем случае не проходит через точку С.

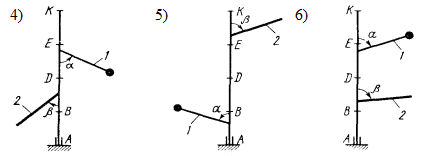

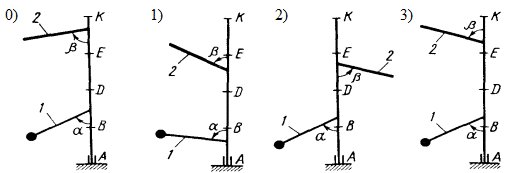

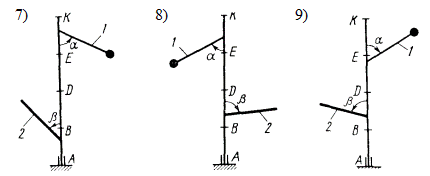

Варианты схем к задаче 3
Таблица 7.9
Номер варианта условий | Подшипник в точке | Крепление | α, град | β, град | Номер варианта условий | Подшипник в точке | Крепление | α, град. | β, град | |||
стержня 1 в точке | стержня 2 в точке | стержня 1 в точке | стержня 2 в точке | |||||||||
В | D | К | D | К | B | |||||||
В | В | E | Е | В | К | |||||||
E | D | В | К | Е | В | |||||||
К | D | E | D | Е | К | |||||||
В | Е | D | Е | К | D |
|
|
