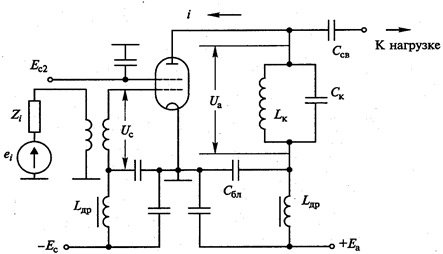

Типовая схема лампового ГВВ (рис. 5.1) содержит: электровакуумный прибор - тетрод; выходную электрическую цепь - параллельный колебательный контур; входную электрическую цепь - высокочастотный трансформатор; цепи питания анода, управляющей и экранной сеток.
Рис. 5.1. Типовая схема лампового ГВВ
АЧХ контура, в анодной цепи, имеет вид
, (5.1)
где
- напряжение при резонансной частоте
,
- добротность контура;
- относительная расстройка,
, (5.2)
где
,
- индуктивность и емкость контура.
Графики функции (5.1) при Q=30 и Q=100 приведены на рис. 5.2.
Рис. 5.2. АЧХ параллельного колебательного контура
Кроме согласования с нагрузкой параллельный контур выполняет функцию фильтра, так как при Q»1 при небольшом отклонении частоты сигнала
от резонансной частоты напряжение на нем резко падает. При Q»1 полоса пропускания контура:
. (5.3)
Благодаря высокой добротности контура при
, напряжение на выходе генератора является синусоидальным. Напряжение на входе лампы складывается из ВЧ сигнала источника возбуждения
и постоянного напряжения смещения
:
,
где
- амплитуда ВЧ сигнала. Напряжение на выходе лампы, снимаемое с электродов анод-катод, складывается из постоянного напряжения
, и высокочастотного напряжения
на анодном контуре, резонансная частота которого
- равна частоте входного сигнала. Поскольку лампа поворачивает фазу сигнала на
, то перед следует поставить знак «—»:
, (5.4)
где
- амплитуда ВЧ сигнала на анодном контуре.
Для связи с нагрузкой (рис. 5.1) служит емкость
, не пропускающая на выход генератора постоянное напряжение. Для защиты от проникновения ВЧ сигнала в цепи питания включены дроссели
. Той же цели служат блокировочные конденсаторы
, замыкающие ВЧ сигнал на землю.
