Расчёт монолитной плиты

Монолитная плита, сопряженная с балами, при отношении пролетов второстепенной балки и плиты в.б/ пл > 2 более интенсивно работает в направлении, перпендикулярном направлению второстепенных балок. По этой причине расчет плиты производится как многопролетной неразрезной балки с условной шириной, равной 100 мм, с пролетами, равными шагу второстепенных балок. В связи с тем, что работа участков плиты, защемленным по четырем сторонам (во второстепенных и главных балках) отличается от работы участков у торцовых стен, защемленных по трем сторонам и свободно опертых четвертой стороной на стену, расчет плиты надлежит выполнять для полос, условно вырезанных в средней части перекрытия из зоны у торцевых стен (см. рис.1 и 2).

Монолитную плиту заделывают в каменную кладку на 120 мм.

Второстепенные балки идут с шагом

Составляем расчетную схему плиты (рис. 3 а)).

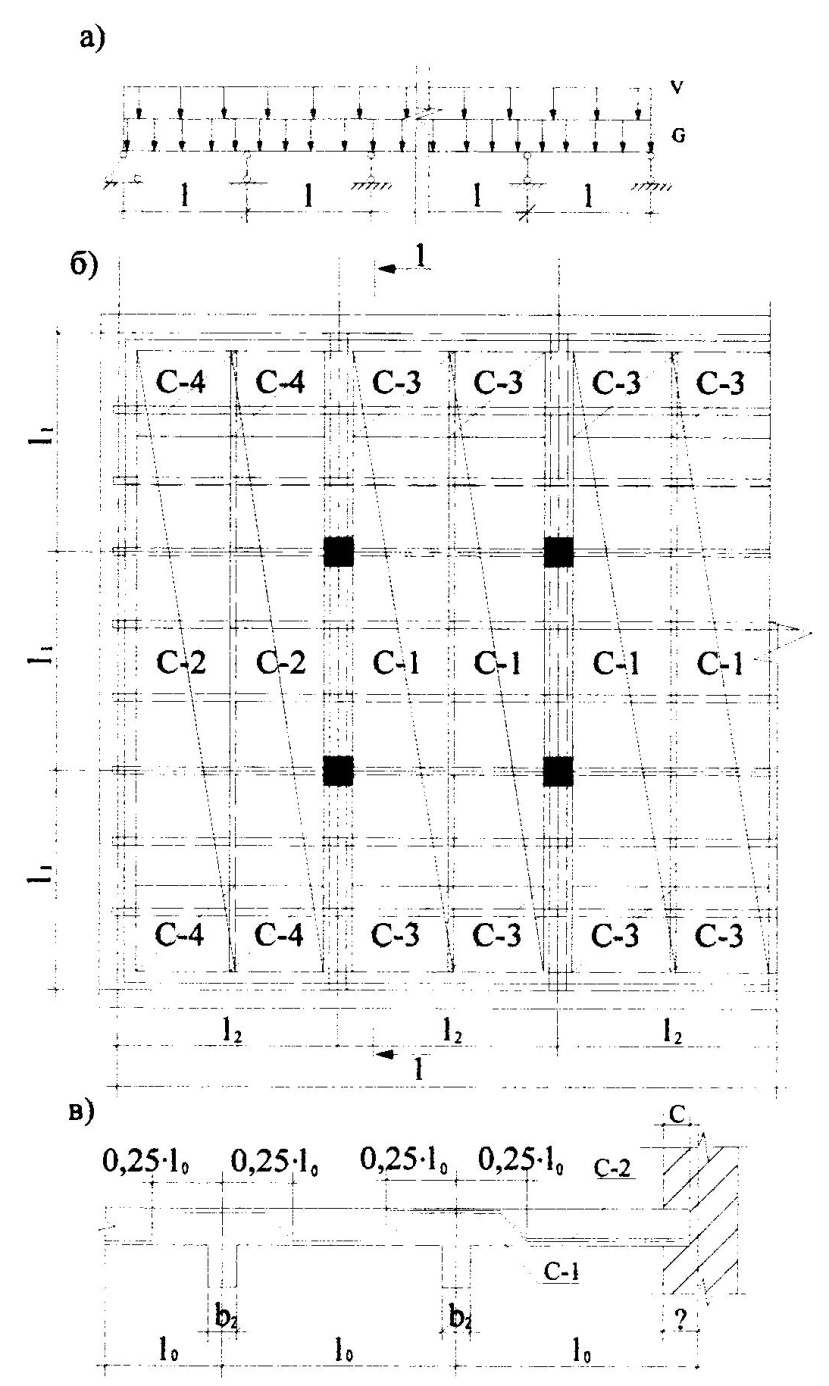

Рис.3.Непрерывное армирование балочной плиты: а) расчетная схема плиты, б) план непрерывного армирования плиты рулонными сетками с продольной рабочей арматурой; в) сечение I-I

Для эпюры изгибающих моментов в многопролетной неразрезной балке имеется 4 характерных значения: максимальные моменты в крайних и средних пролетах и на опорах.

Расчётная длина в среднем пролете:

.

При шарнирном опирании эпюра давлений по площадке опирания прямоугольная и усилие передается посередине площадки опирания.

Расчетная длина в крайнем пролете равна расстоянию от грани второстепенной балки до центра площадки опирания плиты на каменную кладку.

– фактическое значение крайнего пролета плиты;

А – привязка внутренней поверхности стены к оси;

а – заделка плиты в кладку.
