Цель и задачи развития ЕСЭ России

Генеральной целью развития ЕСЭ является способствование преобразованию российского общества в высокоразвитое постин­дустриальное «электронное» общество.

Основными задачами развития ЕСЭ являются достижение ко­личественных показателей развития сети в соответствии с пара­метрами «электронного» общества и обеспечение предоставле­ния постоянно возрастающего объема услуг связи с нормирован­ным качеством.

Задачами последующего развития ЕСЭ также являются:

усиление роли телекоммуникаций в обеспечении националь­ной безопасности при различных угрозах мирового и националь­ного характера;

обеспечение интеграции российской телекоммуникационной инфраструктуры в международные телекоммуникационные сети и рынок услуг связи.

Исходя из сегодняшних воззрений, основным видом телеком­муникационной сети, отвечающей поставленным задачам, явля­ется мультисервисная сеть связи.

Принципы построения и функционирования ЕСЭ. Следует выделить три важных группы принципов, которые лежат в основе построения и функционирования всех сетей электросвязи и одновремено

учитывают особенности ЕСЭ: базовые и структурные принципы; организации служб и систем связи.

Базовые принципы определяют общие основы построения се­тей связи. К ним относятся:

принцип организации сети как совокупности узлов распреде­ления потоков сообщений и линий передачи между ними;

принцип взаимоувязки и взаимодействия сетей различных ти­пов и назначений;

принцип иерархического построения сетей; принцип разделения сетей на сети общего и ограниченного пользования;

принцип организации транспортных сетей и сетей доступа;

принцип устойчивого и безопасного функционирования сетей;

принцип соответствия международным и национальным стан­дартам и рекомендациям.

Структурные принципы определяют основы построения струк­турных элементов сетей. К ним, в частности, относятся:

территориальное разделение сетей на магистральные, внут­ризоновые и местные;

разделение узлов сети в зависимости от назначений на клас­сы и типы;

комплексное использование различных линий и средств связи (кабельных, радио, в том числе спутниковых);

построение трехсвязанной топологии магистральной первичной сети, при которой между любой парой узлов обеспечивается три пути, проходящие по трем географически разнесенным трассам;

взаимоувязка сетей, принадлежащих различным операторам, путем организации общих узлов и линий связи;

охват сетей системами управления и мониторинга.

К принципам организации служб и систем связи относятся:

организация служб переноса (без функций оконечных абонен­тских устройств) и телеслужб (с функциями оконечных абонентс­ких устройств);

организация служб доступа к сетевым информационным ре­сурсам (информационно-справочные службы);

организация системы нумерации;

организация систем управления соединениями, маршрутиза­ции вызовов, сигнализации;

организация абонентских и клиентских служб;

организация службы универсального обслуживания;

расширение номенклатуры служб и услуг, развитие мультиме­дийных служб.

Классификация сетей. На ЕСЭ имеется множество сетей,

различающихся по назначению, типам, характеристикам и раз­мерам.

Следует отличать сети электросвязи от инфокоммуникационных сетей:

сеть связи (или телекоммуникационная сеть) - это техноло­гическая система, которая состоит из линий и каналов связи, уз­лов, оконечных станций и предназначена для обеспечения пользо­вателей электрической связью с помощью абонентских термина­лов, подключаемых к оконечным станциям;

инфокоммуникационная сеть (ранее применялись также тер­мины «информационная сеть», «компьютерная сеть» и др.) - это технологическая система, которая включает в себя кроме сети связи, также средства хранения, обработки и поиска информа­ции и предназначена для обеспечения пользователей электри­ческой связью и доступом к необходимой им информации.

Процессы интеграции и конвергенции связи и средств информатизации будут способствовать в период до 2015 г. пре­вращению телекоммуникационных сетей в инфокоммуникационные сети.

ЕСЭ в соответствии со ст. 12 ФЗ «О связи» состоит из сетей следующих категорий:

сеть связи общего пользования; выделенные сети связи; технологические сети связи; сети специального назначения.

Сеть связи общего пользования (ОП) предназначена для пре­доставления услуг электросвязи любому пользователю на Классификация сетей. На ЕСЭ имеется множество сетей, терри­тории Российской Федерации. Сеть связи ОП включает сети с гео­графической (ABC) и негеографической (DEF) системой нумера­ции. Сеть связи ОП представляет собой комплекс взаимодейству­ющих сетей связи, включая сети связи для распространения про­грамм телевизионного и радиовещания. Сети общего пользова­ния Российской Федерации имеют присоединение к сетям связи общего пользования иностранных государств.

Выделенные технологические, а также сети связи специаль­ного назначения образуют группу сетей ограниченного пользова­ния (ОгП), так как контингент их пользователей ограничен корпо­ративными клиентами.

Выделенные сети связи - это сети, предназначенные для предоставления услуг ограниченному кругу пользователей. Такие сети могут взаимодействовать между собой, но не имеют

присоединения к сетям общего пользования ЕСЭ, а также к сетям связи общего пользования иностранных государств. Выделенная сеть может быть присоединена к сети общего пользования ЕСЭ с пе­реводом в категорию сети общего пользования, если она соот­ветствует ее требованиям.

Технологические сети связи предназначены для обеспечения производственной деятельности организаций и управления тех­нологическими процессами. При наличии свободных ресурсов эти сетевые ресурсы могут быть присоединены к сети общего пользо­вания ЕСЭ с переводом в категорию сетей общего пользования и использованы для предоставления возмездных услуг любому пользователю.

Сети связи специального назначения предназначены для обеспечения нужд государственного управления, обороны, безо­пасности и охраны правопорядка в Российской Федерации. Такие сети не могут использоваться для возмездного оказания услуг связи, если иное не предусмотрено законодательством Российс­кой Федерации.

Следует отметить, что приведенные категории сетей отлича­ются от тех, которые применялись в ВСС на основании закона «О связи» 1995 г. Напомним, что в состав ВСС входили сеть связи ОП, ведомственные сети связи и сети связи специального назна­чения. Таким образом, появилась новая категория сетей связи - выделенные сети, а ведомственные сети получили наименова­ние технологических.

По функциональному признаку сети ЕСЭ разделяются на сети доступа и транспортные сети.

Транспортной является та часть сети связи, которая выпол­няет функции переноса (транспортирования) потоков сообщений ст их источников из одной сети доступа к получателям сообще­ний другой сети доступа путем распределения этих потоков меж­ду сетями доступа.

Сетью доступа сети связи является та ее часть, которая свя­зывает источник (приемник) сообщений с узлом доступа, являю­щимся граничным между сетью доступа и транспортной сетью.

По типу присоединяемых абонентских терминалов сети ЕСЭ разделяются на:

сети фиксированной связи, обеспечивающие присоединение стационарных абонентских терминалов;

сети подвижной связи, обеспечивающие присоединение под­вижных (перевозимых или переносимых) абонентских термина­лов.

Сети традиционно разделяются на первичные и вторичные. Первичная сеть представляет собой совокупность каналов и трактов передачи, образованных оборудованием узлов и линий передачи (или физических цепей), соединяющих эти узлы. Пер­вичная сеть предоставляет каналы передачи (физические цепи) во вторичные сети для образования каналов связи.

Вторичная сеть представляет собой совокупность каналов свя­зи, образуемых на базе первичной сети путем их коммутации (мар­шрутизации) в узлах коммутации и организации связи между або­нентскими устройствами пользователей.

По территориальному делению сети разделяются на:

магистральную сеть - это сеть, связывающая между собой узлы центров субъектов Российской Федерации и узлы центра Россий­ской Федерации. Магистральная сеть обеспечивает транзит по­токов сообщений между зоновыми сетями и связанность ЕСЭ, является стратегически важным компонентом ЕСЭ;

зоновые (или региональные) сети-сети связи, образуемые в пределах территории одного или нескольких субъектов Федера­ции (регионов);

местные сети - сети связи, образуемые в пределах админист­ративной или определенной по иному принципу территории и не относящиеся к региональным сетям связи. Местные сети подраз­деляются на городские и сельские;

международная сеть - сеть общего пользования, присоединен­ная к сетям связи иностранных государств.

По кодам нумерации сети разделяются на два класса: сети кода ABC - это сети стационарной связи, охватывающие территорию 8-миллионной зоны нумерации ABC;

сети кода DEF - это сети мобильной связи, которым выделен код DEF.

По организационно-техническому построению магистральные сети ЕСЭ разделяются на два класса:

магистральные сети I класса - сети, удовлетворяющие всем организационно-техническим требованиям ЕСЭ в части обеспе­чения устойчивости и живучести сети, защищенности от инфор­мационных угроз и воздействия дестабилизирующих факторов;

магистральные сети II класса - сети, не полностью удовлетво­ряющие этим требованиям.

По числу служб электросвязи сети бывают: моносервисные, предназначенные для организации одной службы электросвязи (например, радиовещания);

мупьтисервисные, предназначенные для организации двух и

более служб электросвязи (например, телефонной, факсимиль­ной и нескольких мультимедийных служб).

По видам коммутации вторичные сети разделяются на:

некоммутируемые;

коммутируемые - с коммутацией каналов, сообщений, паке­тов.

По характеру среды распространения сети разделяются на проводные, радио- и смешанные. В свою очередь, радиосети раз­деляются на спутниковые и наземные.

Сети общего пользования различаются по объему обслужива­емой территории:

сеть оператора связи, занимающего существенное положение (имеет более 25% монтированной емкости коммутации или про­пускает более 25% трафика);

сети других операторов.

Настоящая классификация сетей связи, входящих в ЕСЭ, вво­дится впервые с целью ее апробации и в процессе дальнейшей эволюции сетей будет видоизменяться и уточняться.

Общую стратегию развития ЕСЭ можно определить как совме­щение стратегии опоры на собственный научно-технический и производственный потенциал и стратегии использования зарубеж­ного потенциала и лицензий на производство.

Стратегия развития сети общего пользования

В общем составе сетей, входящих в ЕСЭ, сеть общего пользо­вания является доминирующей, обслуживает подавляющее чис­ло пользователей ЕСЭ и определяет устойчивость функциониро­вания ЕСЭ в целом.

Роль и значение сети ОП будет возрастать по мере продвиже­ния к «электронному» обществу в процессе образования единого информационного пространства России. В настоящем виде она является совокупностью технологически сопряженного множества сетей общего пользования различных операторов.

Существующее состояние сетей ОП характеризуется высоки­ми темпами внедрения новых технологий (волоконно-оптическая технология со спектральным уплотнением, доступ в Интернет, подвижная связь, цифровое телевидение), новых услуг, динамич­ным ростом объемных показателей. Вместе с тем, указанные по­зитивные процессы еще не охватили все сети. Поэтому сеть ОП России отличается крайней неравномерностью: наряду с передо­выми технологиями на сети имеется большое количество уста­ревшего оборудования предшествующих поколений, на ней не внедрено универсальное обслуживание, имеется

большое коли­чество населенных пунктов, не имеющих связи вообще.

Мировыми тенденциями в развитии сетей ОП являются: гло­бализация, т.е. объединение национальных сетей в мировые; кон­вергенция телекоммуникационных и информационных сетей и превращение их в инфокоммуникационные сети; интеграция се­тей ОП и сетей ограниченного пользования с целью предоставле­ния корпоративным и спецабонентам специфических услуг путем образования виртуальных частных сетей на базе сетей ОП.

Такой перспективой на данном згтапе развития ЕСЭ следует считать переход к построению мультисервисных сетей с предос­тавлением любому пользователю на территории Российской Фе­дерации как общедоступных услуг универсального обслужи­вания, так и новых, перспективных.

Мупьтисервисные сети должны позволять переносить все су­ществующие виды информации (видео, неподвижные изображе­ния, аудио, речь, графику, тексты, данные) с различными катего­риями качества.

Каждая фаза перехода от традиционных сетей связи к мупьти- сервисным характеризуется тремя основными составляющими:

- спросом на традиционные и новые инфокоммуникационные услуги;

- набором существующих и строящихся подсистем мультисер­висных сетей и этапом внедрения новых технологий;

- уровнем подготовленности мировых технических стандартов и степенью проработанности нормативно-правовой базы по мультисервисным сетям.

Сети кабельного телевидения. Ведущим направлением в области кабельного телевидения на современном этапе должно быть создание гибридных вопоконно-коаксиальных систем, кото­рые характеризуются комбинированным использованием воло­конно-оптических и коаксиальных кабелей.

Достоинством гибридных систем является возможность созда­ния на их основе единой сети кабельного телевидения любого города с подключением к различным системам связи для исполь­зования таких сетей как для предоставления абонентам телеви­зионных и звуковых программ, так и других телекоммуникацион­ных и информационных услуг. Это создает предпосылки для со­здания в городах многофункциональных широкополосных инте­рактивных инфокоммуникационных сетей.

До 2015 г. в стратегии предусматривается параллельная реа­лизация двух методов развития сетей ЕСЭ:

- интеграция (объединение) существующих сетей (включая сети подвижной связи, вещания и Интернет) в единую «федерацию сетей»;

- разработка и реализация мупьтисервисных сетей. Такие сети должны более полно реализовать тенденцию конвергенции (сли­яния) сетей электросвязи между собой и с информационными сетями.

Примерно за последние два десятилетия благодаря оказанию приемлемых по ценам услуг для многих миллионов потребите­лей, реализации практически неограниченной пропускной способ­ности цифровых волоконно-оптических систем передачи и быст­родействующих электронных коммутационных систем с перспек­тивным доведением цифрового патока до абонента создана и успешно реализуется техническая база для развития экономичес­ки эффективной электросвязи страны [31].

В перспективе определяющим будет только качество услуг связи, а не сомнительная экономия на определенных этапах при их создании.

Сеть электросвязи состоит из двух основных компонентов: уз­лов и каналов, соединяющих узлы между собой, а также с терми­налами пользователей.

Предназначение каналов в сети - это перенос информации между заданными точками, т.е. каналы являются необходимыми компонентами всякой сети. Предназначение коммутации - направ­ление потоков информации от отправителя к получателю. Работа коммутатора внешне выглядит очень просто - он берет поступа­ющий с одного порта трафик и выдает его через другой порт.

В настоящее время наиболее совершенными являются два метода коммутации: коммутация каналов (КК) и коммутация па­кетов (КП).

Важно подчеркнуть, что сети КК и КП отличаются не только методами коммутации, но и методами передачи. В сетях КК пере­даются и коммутируются целые сообщения, в сетях КП сообще­ния на передаче делятся на отрезки, называемые пакетами, ко­торые передаются по каналам и коммутируются в узлах коммута­ции - УК. В сетях КК адрес имеет сообщение, в сетях данных - пакет. В сетях КК адрес сообщения передается в процессе уста­новления соединения, после чего передается сообщение. В се­тях КП адрес пакета передается в составе пакета. Эти различия указывают на то, что правильнее говорить не о методах коммута­ции, а о системах или технологиях передачи и коммутации.

На самом деле значительную роль как в системах КП, так и в системах КК играет система передачи.

Параллельно с совершенствованием систем коммутации раз­вивались и методы передачи, причем в том же направлении - уменьшения стоимости сети.

Таким образом, в сетях связи происходят три процесса: пере­дача, коммутация и интеграция. И именно процесс интеграции накладывает на технологии передачи и коммутации характерные особенности, которые в значительной степени определяют дос­тоинства и недостатки сетей КК и КП. Так, если пучок состоит из нескольких десятков каналов, то коэффициент их использования при КК составляет 50-60%.

Преимуществом сетей КК по сравнению с сетями КП является сравнительно быстрое соединение, поскольку задержки в УК се­тей КК определяются временем коммутации одного байта, тогда как задержки в сетях КП зависят ст времени коммутации пакетов и их «стояния» в очереди к УК.

При передаче голосовых сообщений в интерактивном режиме согласно Рекомендации МСЭ G.114 задержка до 150 мс позволя­ет обеспечить хорошее качество, до 250 мс - удовлетворитель­ное, до 350-400 мс - допустимое.

Сравнение технологий КК и КП в эпоху мупьтисервисных сетей и оптических кабелей (ОК)

Волоконно-оптические кабели являются наиболее перспектив­ным средством передачи информационных сигналов благодаря следующим достоинствам:

- малые потери в широчайшем диапазоне частот и скоростей (Гига- и Терабиты /с);

- возможность использования в многоканальных системах пе­редачи частотно-временных технологий разделения сигналов;

- практическое отсутствие взаимных влияний между OB внут­ри ОК, выхода энергии за пределы оболочки ОК и поступления помех в кабель через оболочку;

- возможность обходиться без сложных кодов и технологий для повышения помехозащищенности сигналов;

- относительно низкая и постоянно снижающаяся стоимость ОК за счет дешевизны исходных материалов для изготовления ОВ и непрерывного совершенствования технологий их изготов­ления.

Использование ОК и фотоники в значительной мере изменяет критерии при сравнительной оценке технологий КК и КП, так как

благодаря очень высокой пропускной способности каналов и их сравнительно низкой стоимости небольшие различия в пропуск­ной способности КК и КП теряют значение.

Таким образом, можно сделать следующий вывод: примене­ние ОК, фотонных технологий в мупьтисервисных системах при­водит к тому, что основные недостатки технологий КК по сравне­нию с КП становятся несущественными; в то же время достоин­ства систем КК в МСС проявляются наиболее ярко.

Нельзя забывать и о таком важном факторе, как надежность си­стем - она выше у более простых систем, следовательно, у КК. По­этому решающими факторами при сравнительной оценке техноло­гий КК и КП в МСС является их экономичность и надежность. Пред­ставляется, что результат сравнения будет в пользу системы КК.

Об этом говорит тот факт, что за три года (1997-2000 гг.) сто­имость передачи 1 Мбит/с на 1 км уменьшилась в 100 раз (с 1 тыс. долл. до 10 долл. США). Основная причина такого снижения стоимости передачи заключается в переходе от медножильных к оптическим кабелям и использование технологий спектрального (WDM) и плотного спектрального (DWDM) уплотнения.

В пользу технологии КК говорит и широкое использование си­стемы передачи синхронной цифровой иерархии (СЦИ). Ее не­сомненными достоинствами являются: наличие стандартизован­ных встроенных средств контроля, управления, технического об­служивания, автоматического сетевого резервирования и синх­ронизации. Все это обеспечивает высокую надежность и живу­честь сети.

Правила построения телефонной сети общего пользова­ния [32]

Структура сети связи общего пользования: два уровня иерархии

Первый уровень - федеральные транзитные сети междуна­родной, междугородной связи

Второй уровень - зоновые сети, включающие в себя местные и внутризоновые сети зон нумерации

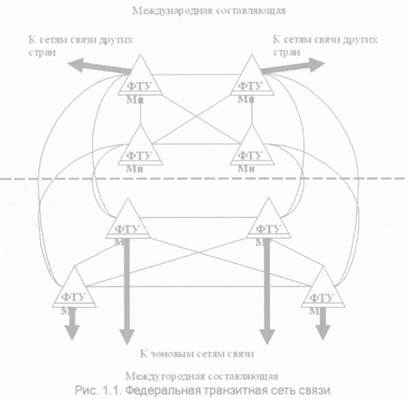

Федеральная транзитная сеть международной, междуго­родной связи

Федеральная транзитная сеть международной, междугород­ной связи - совокупность транзитных международных и междуго­родных узлов, распределенных по территории всей страны и вза­имодействующих между собой по международным и междугород­ным каналам. (Рис.1.1)

Федеральная транзитная сеть предназначена для:

- концентрации и пропуска междугородного транзитного тра­фика между зоновыми сетями Российской Федерации и между­народного транзитного трафика от/на зоновых сетей Российской Федерации на/от сети других стран;

- пропуска международного транзитного трафика между раз­личными странами мира.

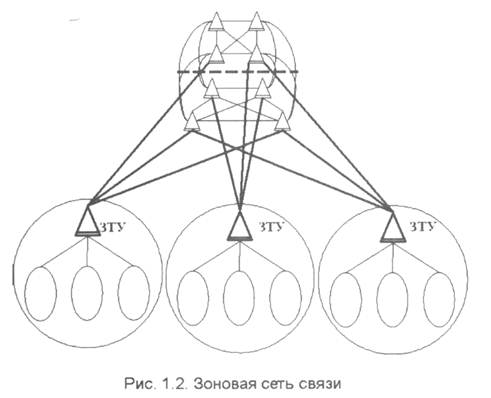

Зоновая сеть

Зоновая сеть - совокупность местных сетей, объединенных внутризоновой сетью, расположенных на территории Российской Федерации в пределах одной зоны нумерации, определенной гео­графически, или в пределах одной зоны нумерации, не опреде­ленной географически. (Рис. 1.2)

Зоновая сеть предназначена для:

концентрации и пропуска внутризонового транзитного трафика

между местными сетями зоны нумерации;

концентрации и пропуска международного, междугородного транзитного трафика от/на местных сетей зоны нумерации на/от Федеральную транзитную сеть;

концентрации и пропуска исходящего, входящего и транзитно­го трафика внутри местных сетей.

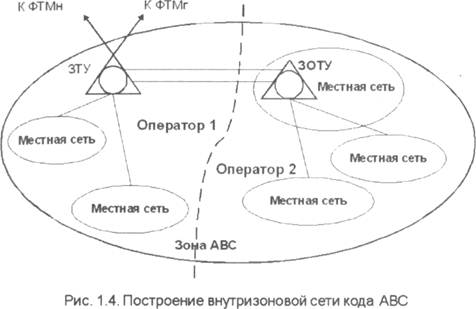

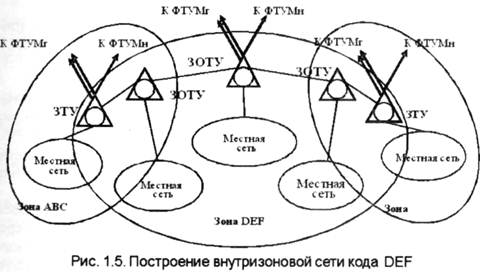

Внутризоновые и местные сети

Внутризоновая сеть - совокупность зоновых транзитных уз- пов сети и внутризоновых каналов от/к этих узлов к/от местным сетям зоны нумерации.

Местная сеть связи общего пользования - совокупность тран­зитных, оконечно-транзитных и оконечных узлов, а так же сетей абонентского доступа, разнесенных по территории муниципаль­ного образования или городов федерального значения, и связан­ных между собой местными каналами связи, с пользовательским (оконечным) оборудованием - абонентскими линиями связи.

Требования к федеральной транзитной сети

Узлы Федеральной транзитной сети международной, между­городной связи обеспечивают коммутацию трафика как по технологии

коммутации каналов, так и по технологии коммутации пакетов и распределяются по территории следующим образом:

не менее четырех международных узлов Федеральной тран­зитной сети разнесенных по территории России - два в Европей­ской части и два в Азиатской части (Рис.1.3);

не менее одного междугородного узла Федеральной транзит­ной сети в каждом федеральном округе России.

Совмещение функций междугородных и международных уз­лов Федеральной транзитной сети международной, междугород­ной связи в одном узле не допускается.

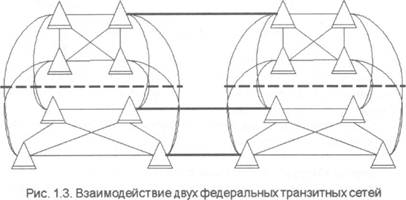

Федеральная транзитная сеть международной, междугород­ной связи должна иметь возможность пропуска не менее 25 % общего транзитного трафика РФ. Требования к внутризоновой сети

Внутризоновая сеть или ЗТУ должны иметь точку присоедине­ния к ней (к нему) в каждом муниципальном образовании на

территории зоновой сети, за которым закреплен один или несколько "ab" в соответствии с распределенным ресурсом нумерации на уровне местных сетей (Рис. 1.4, Рис. 1.5).

Узлы транзитной внутризоновой сети должны обеспечить дос­туп к разным Федеральным транзитным сетям международной, междугородной связи по префиксу сети.

Трафик между пользователями разных зоновых сетей, разме­щенных в разных субъектах Российской Федерации должен мар­шрутизироваться через узлы транзитной внутризоновой сети на Федеральную транзитную сеть международной, междугородной связи.

Принципы построения местных сетей

Местная сеть связи состоит из двух составляющих - оконеч­ной и транзитной

Транзитная составляющая местной сети связи общего пользо­вания состоит из транзитных узлов местной сети и оконечно-транзитных узлов местной сети, которые связаны между собой соеди­нительными линиями.

Оконечная составляющая местной сети связи может иметь любую

архитектуру построения (радиальную, радиально-узловую, кольцевую и т.д.) в зависимости от технико-экономических пока­зателей и должна иметь как минимум один выход на местную тран­зитную составляющую.

При наличии на местной сети связи общего пользования тран­зитных сетей нескольких операторов допускается их соединение между собой, в том числе и создание единой кольцевой структу­ры. При этом сохраняется требование о необходимости как ми­нимум наличия связи с одним ЗТУ.

При наличии на местной сети связи общего пользования око­нечных сетей нескольких операторов соединение оконечных уз­лов местной сети непосредственно между собой допускается в пределах сети одного оператора.

Соединение различных сетей абонентского доступа, в том чис­ле принадлежащих одному оператору, допускается через оконеч­ные и транзитные уровни местной сети. Допускается непосред­ственное включение сетей абонентского доступа в ОТУМ.

1.2. Основные термины и определения

В данном учебном пособии применяются термины и опреде­ления согласно ГОСТ 18.322,26.599,27.002,27.908, Р 50723, ОСТ 45.121, атакже (7, 8, 9, 10, 15, 16, 18).

Общие понятия:

Волоконно-оптическая линия передачи (ВОЛП) - линия пе­редачи, в которой все виды сигналов передают по оптическому кабелю.

Волоконно-оптическая система передачи (ВОСП) - систе­ма передачи, в которой все виды сигналов передают по оптичес­кому кабелю.

Глаз-диаграмма - шаблон допустимых пределов разброса формы оптического сигнала при передаче импульсной последо­вательности цифрового сигнала по времени нарастания, време­ни спада, скопа плоской части вершины импульса, выброса на плоской вершине, обратного выброса.

Дисперсия оптического волокна - рассеивание во времени спектральных или модовых составляющих оптического сигнала.

Межмодовая дисперсия оптического волокна - дисперсия, обусловленная различием групповых скоростей мод оптического сигнала.

Внутримодовая дисперсия оптического волокна - диспер­сия, обусловленная зависимостью показателя преломления оп­тического волокна и скорости распространения оптического сигнала в волокне oт частоты.

Компонент ВОСП - изделие оптики, оптоэлектроники или оп- тикомеханическое изделие, являющееся частью ВОСП, которое может быть выделено как самостоятельное изделие с точки зре­ния требований к испытаниям, приемке, поставке и эксплуата­ции, и предназначенное для выполнения одной или нескольких функций по формированию, передаче, распределению, преобра­зованию и обработке оптического сигнала.

Оптическое волокно - оптический волновод ВОСП, выпол­ненный в виде нити из диэлектрических материалов с покрыти­ем.

Оптический кабель - кабельное изделие, содержащее одно или несколько оптических волокон, объединенных в единую кон­струкцию, обеспечивающую их работоспособность в заданных условиях эксплуатации.

Оптический канал передачи - комплекс технических средств и среды распространения, обеспечивающий передачу оптическо­го сигнала в рабочем диапазоне длин волн или на длине волны, характерных для данного сигнала передачи между станциями окончания (формирования) оптического сигнала.

Оптический мультиплексор - устройство для спектрального уплотнения оптических каналов.

Оптический демультиплексор - устройство для спектраль­ного разделения оптических каналов.

Оптический полюс - место ввода или вывода оптического излучения в компонент ВОСП.

Оптическое соединение - соединение оптических полюсов, обеспечивающее передачу оптического излучения между ними.

Оптический стык - совокупность технических средств и пра­вил, обеспечивающих взаимодействие последовательно соеди­ненных компонентов ВОСП.

Оптический усилитель - устройство ВОСП, предназначенное для усиления оптического сигнала без преобразования его в элек­трический.

Оптическая цепь волоконно-оптической системы переда­чи - совокупность компонентов ВОСП, соединенных таким обра­зом, чтобы обеспечить передачу оптического сигнала.

Оптическая цепь регенерационного участка - цепь после­довательно соединенных оптических волокон линейных и стан­ционных кабелей, вводно-кабельного оптического устройства, а также оптических устройств, используемых для соединения стан­ционных и линейного кабеля, обеспечивающая соединение выходного и входного оптических полюсов.

Регенерационный ретранслятор ВОСП - устройство ВОСП, предназначенное для преобразования цифрового оптического сигнала в электрический, его регенерации и последующего пре­образования в оптический сигнал.

Элементарный кабельный участок - вся физическая среда передачи между соседними окончаниями участка. Здесь под фи­зической средой подразумевается цепь последовательно соеди­ненных оптических волокон линейного кабеля и его сростков в точках соединения строительных длин, станционных кабелей и их сростков с линейными оптическими волокнами, а также крос­совых оптических шнуров, обеспечивающая соединение выход­ного и входного полюсов компонентов ВОСП на соседних концах участка.

Термины и определения, принятые в технической эксплу­атации первичных сетей ВСС РФ:

Технические средства электросвязи (ТСЭ) - технические средства, используемые для формирования, обработки, переда­чи или приема сообщений электросвязи.

Техническая эксплуатация средств электросвязи (ТЭ СЭ) - основной вид производственной деятельности предприятий элек­тросвязи, реализуемый через систему технической эксплуатации.

ТЭ отдельного оператора представляет собой совокупность методов и алгоритмов технического обслуживании, которые обес­печиваю организацию и поддержание в требуемых пределах ус­тановленных норм любого объекта и технической эксплуатации.

Объекты технической эксплуатации (ОТЭ) - технические средства электросвязи (ТСЭ), являющиеся составной частью со­единения в трактах и каналах передачи и имеющие стык тех­нической эксплуатации для обмена сигналами контроля и управ­ления, а также дополнительное и специальное оборудование и средства, предназначенные для поддержания работоспособнос­ти ТСЭ и (или) выполнения специальных функций, например, ак­кумуляторные батареи, дизели, спецоборудование по защите ин­формации и т.п

Примерами ОТЭ могут быть: линейные тракты кабельных, радиорелейных, спутниковых и воздушных систем передачи, се­тевые тракты, каналы передачи, участки линий передачи и трак­тов, мультиплексные и регенерационные секции для ЦСП СЦИ, аппаратура и оборудование сетевых узлов, а также их отдельные элементы на Взаимоувязанной сети связи Российской Федера­ции (ВСС РФ).

Техническое обслуживание (ТО) - комплекс операций или операция по поддержанию работоспособности или исправности ОТЭ при использовании его по назначению, хранении и транс­портировании в течение всего срока службы.

Профилактическое техническое обслуживание (ПТО) - ТО, выполняемое через определенные временные интервалы или в соответствии с заранее установленными критериями и направ­ленное на своевременное предупреждение возможности отказа или ухудшения функционирования ОТЭ.

Корректирующее техническое обслуживание (КТО) - ТО, выполняемое после обнаружения состояния неработоспособно­сти ОТЭ и направленное на его восстановление в состояние, ког­да параметры качества находятся в пределах установленных до­пусков.

Управляемое техническое обслуживание (УТО) - ТО, выпол­няемое путем систематического применения методов анализа состояния ОТЭ с использованием средств контроля рабочими характеристиками ОТЭ, управления качеством передачи и устра­нением неисправностей и направленное на сведение к миниму­му профилактического технического обслуживания и сокращение корректирующего технического обслуживания.

Система технической эксплуатации (СТЭ) - совокупность методов и алгоритмов технического обслуживания объектов тех­нической эксплуатации первичной сети, технические средства связи и программно-технические средства, а также технический персонал, обеспечивающие функционирование сети с требуемы­ми качественными показателями.

СТЭ первичной сети строится по территориально-иерархичес­кому принципу с числом иерархических уровней, определяемым конкретными условиями технической эксплуатации и масштаба­ми обслуживаемой сети.

На всех иерархических уровнях СТЭ могут функционировать:

- системы оперативно-технического обслуживания (СОТО) - для цифровых сетей на основе ЦСП старого поколения;

- центры технической эксплуатации (ЦТЭ) - для цифровых сетей на основе современных ЦСП.

Эти и другие структуры технической эксплуатации организу­ются на основе технических служб операторов сетей.

Система управления первичной сетью оператора связи - комплекс программно-технических средств и технический персо­нал, обеспечивающие функционирование первичной сети при любых изменениях ее состояния, эффективное использование

всех ее возможностей в интересах вторичных сетей и других пользователей, сокращение времени восстановления трактов и каналов передачи и повышение производительности труда тех­нического персонала.

С учетом поэтапного характера цифровизации ВСС РФ на пер­вичных сетях операторов связи могут использоваться следующие модификации систем управления:

система (автоматизированная) оперативно-технического управ­ления (СОТУ, АСОТУ) - для цифровых сетей на основе ЦСП ста­рого поколения;

автоматизированная система управления, основанная на со­временной концепции МСЭ-Т (Рекомендация М.3010), сеть управ­ления электросвязью (СУЭ) - для цифровых сетей на основе со­временных ЦСП.

СОТУ строятся по территориально-иерархическому принципу на основе существующих структурных подразделений техничес­кой эксплуатации первичных сетей операторов связи.

Эксплуатационный контроль на первичных сетях опера­торов связи - процесс определения соответствия ОТЭ установ­ленным требованиям в процессе их эксплуатации.

Оперативно-технический контроль на первичной сети опе­ратора связи - процесс определения соответствия обобщенным оценкам состояния нижеследующих ОТЭ, именуемых контроли­руемыми объектами (КО):

- сетевых узлов (станций) - КО-СУ (СС);

- линий передачи и их участков, мультиплексных и регенера- ционных секций для ЦСП СЦИ - КО-ЛП (УЛП);

- линейных трактов и их участков - КО-ЛТ (УЛТ);

- сетевых трактов и их участков, виртуальных контейнеров и компонентных трактов для ЦСП СЦИ - КО-СТ(УСТ);

- каналов передачи - КО-КП.

Для современных ЦСП определение обобщенных оценок со­стояния должно осуществляться для всех ОТЭ.

КО (ОТЭ для современных ЦСП) характеризуются следующи­ми обобщенными оценками состояния: «НОРМА», «ПРЕДУПРЕЖ­ДЕНИЕ», «ПОВРЕЖДЕНИЕ», «АВАРИЯ».

Основные термины и определения по надежности объек­та технической эксплуатации:

«НОРМА» - параметры качества и элементы КО находятся в пределах установленных допусков.

«ПРЕДУПРЕЖДЕНИЕ» - параметры качества находятся в пре­делах установленных допусков, а параметры элементов КО, ре-

жим и условия работы свидетельствуют о повышенной возмож­ности отказа КО (приемлемое качество).

«ПОВРЕЖДЕНИЕ» - параметры качества вышли за пределы установленных допусков в результате нарушения режима КО или наличия неисправности в нем, однако КО сохраняет состояние работоспособности (ухудшенное качество).

«АВАРИЯ» - параметры качества вышли за пределы установ- пенных допусков в результате нарушения режима КО или нали­чия неисправности в нем, вследствие чего наблюдается отказ КО (неприемлемое качество).

Аномалия - расхождение между текущим значением и требу­емым значением параметра ОТЭ, не приводящее к прекращению связи.

Аномалия может влиять или не влиять на способность объек­та выполнять требуемую функцию.

Дефект - ограниченный перерыв способности ОТЭ выполнять требуемую функцию. Он может требовать или не требовать дей­ствий по технической эксплуатации в зависимости от оценки ре­зультатов дополнительного анализа.

Последовательные аномалии, вызывающие уменьшение спо­собности ОТЭ выполнять требуемую функцию, рассматриваются в качестве дефекта.

Долговечность - свойство ОТЭ сохранять работоспособное состояние до выхода одного или нескольких параметров за допу­стимые пределы при установленной системе технического обслу­живания и ремонта.

Задержка ТО - период времени между определением места отказа и прибытием технического персонала.

Интенсивность отказов - условная плотность вероятно­сти возникновения отказа ОТЭ, определяемая при условии, что до рассматриваемого момента времени отказ не возник.

Среднее время восстановления (Тв) - математическое ожи­дание времени восстановления работоспособного состояния ОТЭ после отказа.

Средняя наработка на отказ (То) - отношение суммарной наработки ОТЭ к математическому ожиданию числа его отказов в течение этой наработки.

Исправное состояние - состояние ОТЭ, при котором он со­ответствует всем требованиям нормативно-технической и (или) конструкторской (проектной) документации.

Коэффициент готовности (Кг) - вероятность того, что ОТЭ

окажется в работоспособном состоянии в произвольный момент времени, кроме планируемых периодов, в течение которых ис­пользование объекта по назначению не предусматривается.

Кг = То / (То + Тв)

Коэффициент неготовности или коэффициент простоя (Кп)

- вероятность того, что система окажется в неработоспособном состоянии в произвольный момент времени, кроме планируемых периодов.

Коэффициент простоя ОТЭ однозначно связан с коэффици­ентом готовности:

Кп = 1 - Кг

Надежность - свойство ОТЭ сохранять во времени в уста­новленных пределах значения всех параметров, характеризую­щих способность выполнять требуемые функции в заданных ре­жимах и условиях применения.

Наработка - продолжительность или объем работы ОТЭ до отказа.

Неисправное состояние - состояние ОТЭ, при котором он не соответствует хотя бы одному из требований нормативно-техни­ческой и (или) конструкторской (проектной) документации.

Неработоспособное состояние - состояние ОТЭ, при кото­ром значение хотя бы одного параметра, характеризующего спо­собность выполнять заданные функции, не соответствует требо­ваниям нормативно-технической и (или) конструкторской (проек­тной) документации.

Отказ - событие, заключающееся в нарушении работоспособ­ного состояния ОТЭ.

Повреждение - событие, заключающееся в нарушении исправ­ного состояния ОТЭ при сохранении работоспособного состоя­ния.

Работоспособное состояние - состояние ОТЭ, при котором значение всех параметров, характеризующих способность выпол­нять заданные функции, соответствует требованиям норматив­но-технической и (или) конструкторской (проектной) документа­ции.

Сохраняемость - свойство ОТЭ сохранять в заданных пре­дела нормируемые параметры в течение срока транспортировки и хранения в оговоренных условиях.

Срок службы - календарная продолжительность работоспо­собного состояния ОТЭ с момента ввода в эксплуатацию до мо­мента времени, при котором стоимость технического обслуживания и

ремонта ОТЭ становятся сопоставимы со стоимостью но­вого ОТЭ.

Основные термины и определения сети управления элек­тросвязью (СУЭ):

Агент (А) - часть прикладной функции управления, которая способна осуществлять отклик на операции сетевого управления, выдаваемые менеджером, и выполнять операции с управляемы­ми объектами, выдавая события от имени управляемых объек­тов.

Управляемые объекты могут находиться в данной или в дру­гой открытой системе. Управляемые объекты других открытых систем управляются дистанционным агентом через локального менеджера. Все сетевые элементы ЦСП поддерживают по край­ней мере агента. Некоторые сетевые элементы ЦСП обеспечива­ют менеджеров и агентов (управляемых). Некоторые сетевые эле­менты, например, регенераторы, поддерживают только агентов.

Встроенный канал управления (ВКУ) - канал логических операций между сетевыми элементами СУЭ, использующий ка­нал передачи данных как свой физический уровень.

К элементам СУЭ относятся операционные системы, устрой­ства взаимодействия, рабочая станция и элементы сети электро­связи - сетевые элементы.

Менеджер (М) - часть ПФУ, которая способна выдавать опе­рацию сетевого управления (например, производить выборку за­писи аварийного события, устанавливать пороговые значения) и получать информацию об авариях и о рабочих характеристиках. В сетевые элементы ЦСП может входить или не входить менед­жер, в то время как в операционную систему или устройство вза­имодействия входит по крайней мере один менеджер.

Операционные системы или устройства взаимодействия (ОС/УВ) - автономный физический логический объект (элемент СУЭ), который поддерживает функцию ОСФ/УВФ, но не поддер­живает функцию СЭФ.

Операционные системы или устройства взаимодействия со­держат функцию ФОС и функцию ПФУ.

Подсеть управления ЦСП (ПСУ) - составная часть СУ, состо­ящая из отдельных каналов ВКУ и связанных с ними внутренних пиний передачи данных, которые соединены для организации сети управления передачи операционных данных в пределах любой заданной топологии ЦСП на транспортном уровне.

Прикладная функция управления (ПФУ) - прикладной про­цесс управления элементом СУЭ.

Прикладная функция управления состоит из агента (управля­емого) и/или менеджера. Каждый СЭ и операционная система или устройство взаимодействия должны поддерживать прикладную функцию управления, в которую входит по крайней мере агент.

Прикладная функция управления является началом (исходной) и окончанием (заключительной) всех сообщений СУЭ.

Сеть управления ЦСП (СУ) - составная часть СУЭ, управля­ющая сетевыми элементами (СЭ) ЦСП.

Управляемый объект (УО) - ОТЭ, техническая эксплуатация которых основана на применении метода УТО.

Функция обмена сообщениями (ФОС) - процесс обеспече­ния средств транспортировки сообщений СУЭ к и от функции ПФУ, а также средств транзита сообщений.

Функция операционной системы или функция взаимодей­ствия (ОСФ/УВФ) - логический объект СУЭ, который осуществ­ляет обработку информации управления с целью контроля и уп­равления сетью электросвязи.

В части ЦСП СЦИ в СУЭ не существует различия между функ­цией операционной системы и функцией взаимодействия; этот объект считается функцией ПФУ, содержащей по крайней мере менеджера.

Функция сетевого элемента (СЭФ) - функция в пределах логического объекта цифровой сети, которая поддерживает сете­вые транспортные службы на базе ЦСП, например, мультиплек­сирование, регенерация и т.д.

Функция сетевого элемента моделируется с помощью ОТЭ или управляемых объектов.

Операционные системы или устройства взаимодействия со­держат функцию ФОС и функцию ПФУ.

ОСНОВНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

СОГЛАСНО РД 45.120-2000

Абонент - юридическое или физическое лицо, с которым зак­лючен договор об оказании услуг телефонной связи с выделени­ем абонентского номера.

Абонентская линия - линия телефонной сети, соединяющая абонентское устройство с коммутационной станцией (подстан­цией, концентратором) этой сети.

Абонентское устройство (оконечное оборудование) - под­ключаемое к абонентским линиям техническое средство форми-

рования сигналов электросвязи для передачи или приема по ка­налам связи заданной абонентом информации (телефонный ап­парат, факс, автоответчик, модем и др.).

Автоматическая телефонная станция - функционально за­конченная коммутационная станция местной сети, предназначен­ная для включения абонентских линий и обеспечивающая авто­матическое соединение с другими станциями и узлами сети.

Автоматическая междугородная телефонная станция -око­нечная коммутационная станция междугородной сети, обеспечи­вающая автоматическое установление соединения между мест­ными сетями одной зоны нумерации, между разными зонами, а также выход на междугородные станции национальной сети.

Ведомственная сеть связи - основная часть ВСС РФ, сеть электросвязи министерств и иных Федеральных органов Испол­нительной власти, промышленных объединений и предприятий, создаваемая для удовлетворения производственных и специаль­ных нужд и имеющая выход на сеть связи общего пользования для части абонентов. Ведомственные сети связи используются также для предоставления услуг связи населению и другим пользо­вателям

Взаимоувязанная сеть связи - комплекс технологически со­пряженных сетей связи общего пользования и ведомственных сетей электросвязи на территории Российской Федерации, обес­печенный общим централизованным управлением, независимо от ведомственной принадлежности и форм собственности.

Внутризоновая сеть - сеть, обеспечивающая взаимосвязь местных сетей внутри одной зоны нумерации и их выход на меж­дугородную и международную сети.

Выделенная сеть - сеть электросвязи физических и юриди­ческих лиц, не имеющая выхода на сеть связи общего пользова­ния.

Заказно-соединительная линия телефонной сети - пиния телефонной сети для связи станций местной сети с междугород­ной телефонной станцией зоны нумерации непосредственно или через телефонный узел, предназначенная для заказа и установ­ления междугородных и международных соединений.

Зоновая телефонная сеть - совокупность местных и внутри­зоновой сетей, расположенных на территории одной зоны нуме­рации, обеспечивающая связь абонентов местных сетей внутри этой зоны и предоставляющая им возможность выхода на меж­дугородную и международную телефонную сети.

Комбинированная автоматическая телефонная станция –

автоматическая телефонная станция, выполняющая функции опорной или опорно-транзитной станции и АМТС одновременно.

Коммутационная станция -совокупность оборудования ком­мутации, интерфейсов к системам передачи, средств управле­ния и сигнализации и других функциональных элементов, обес­печивающая возможность установления соединений по требова­нию пользователей.

Коммутация каналов - совокупность операций на станции или узле сети, обеспечивающая последовательное соединение кана­лов и линий этой сети.

Коммутация пакетов - совокупность операций на станции или узле связи, состоящих в приеме отрезков сообщений (пакетов) и передаче их в соответствии с содержащимся в них адресным при­знаком.

Коммутируемая сеть электросвязи - сеть электросвязи, в которой путь передачи сообщений между пользователями уста­навливается только на время передачи этих сообщений под воздействием адресной информации, определяемой пользовате­лем, инициирующим соединение.

Концентратор - оборудование, концентрирующее абонентс­кую нагрузку и не замыкающее внутреннюю нагрузку, функцио­нально являющееся частью АТС местной сети, к которой оно под­ключается по соединительным линиям, имеет абонентскую ну­мерацию и управление от этой АТС.

Концентратор ЦСИС - коммутационное устройство, являю­щееся частью сети доступа и выполняющее функции концентра­ции нагрузки. Концентратором ЦСИС должно обеспечиваться предоставление пользователем услуг ЦСИС, поддерживаемых опорной АТС с функциями ЦСИС.

Маршрут (путь) - определенная последовательность кана­лов, станций и узлов сети, которая используется для установле­ния соединений между двумя заданными коммутационными стан­циями

Маршрутизация - процесс определения маршрута коммута­ционной станцией в соответствии с системой правил для переда­чи сообщения или для установления соединения.

Междугородная телефонная сеть - часть телефонной сети общего пользования, представляющая собой совокупность меж­дугородных телефонных станций, расположенных в различ­ных зонах нумерации, телефонных узлов автоматической комму­тации и каналов электросвязи, соединяющих их между собой.

Международная телефонная сеть-сеть электросвязи, пред-

ставляющая собой совокупность оконечных (МНТС) и оконечно- транзитных (МЦК) станций разных стран и каналов, соединяю­щих их между собой.

Международная телефонная станция - оконечная ком­мутационная станция международной сети, обеспечивающая ав­томатическое установление соединений между станциями и уз­лами международной и национальной сетей.

Международный центр коммутации - оконечно-транзитная коммутационная станция международной сети, обеспечивающая автоматическое установление соединений между станциями и узлами международной и национальной сетей.

Межстанционные сети - совокупность коммутационных стан­ций и соединительных линий между ОПС, ОПТС, ТС, ЦС, УСС и с АМТС.

Местная телефонная сеть - часть телефонной сети общего пользования, представляющая собой совокупность коммутацион­ных станций и узлов, линий, оконечных абонентских устройств, предназначенная для обеспечения телефонной связью абонен­тов города или сельского района.

Мультиплексор - устройство сети абонентского доступа, без концентрации нагрузки, с жестким («статичным») закреплением АЛ за цифровыми каналами к опорным станциям.

Мультиплексор ЦСИС - устройство, являющееся частью сети доступа и выполняющее функции мультиплексирования цифро­вых потоков, поступающих от нескольких интерфейсов «пользователь-сеть» в общий цифровой поток, передаваемый на АТС с функциями ЦСИС. Мультиплексором ЦСИС должно обеспечивать­ся предоставление услуг ЦСИС, поддерживаемых опорной АТС с функциями ЦСИС.

Обходной путь - маршрут (путь) между двумя коммутацион­ными станциями, содержащий транзитные станции.

Опорная станция - коммутационная станция телефонных сетей различного иерархического уровня, осуществляющая ввод и вывод трафика сети данного иерархического уровня (местный, междугородный, международный).

Оконечная станция - станция, расположенная в любых насе­ленных пунктах сельского района. Соединительные линии ОС включаются в ЦС или УС, а также в другие ОС при использовании поперечных связей.

Опорно-транзитная станция - коммутационная станция, вы­полняющая функции как опорной, так и транзитной станций се­тей данного иерархического уровня.

Оператор связи - физическое или юридическое лицо, имею­щее право на предоставление услуг электросвязи. Документом, дающим такое право, является выданная установленным поряд­ком лицензия.

План маршрутизации - массив данных, содержащий полную информацию о маршрутах (путях) установления соединений и алгоритм выбора маршрута на коммутационной станции.

Подстанция - оборудование, концентрирующее абонентскую нагрузку и замыкающее внутреннюю нагрузку, функционально являющееся частью АТС местной сети, к которой оно подключа­ется по соединительным линиям, имеет абонентскую нумерацию и управление от этой АТС.

Прямой путь - маршрут (путь) между двумя коммутационны­ми станциями, не содержащий транзитные станции.

Радиодоступ - часть абонентской сети (сети абонентского доступа), обеспечивающая подключение абонентских устройств к станции местной сети с помощью радиосредств.

Региональная сеть подвижной связи - совокупность техни­ческих средств, обеспечивающая подвижным абонентам возмож­ность установления связи между собой и со стационарными або­нентами сети.

Сеть абонентского доступа (абонентская сеть) - совокуп­ность мультиплексоров, концентраторов, ПС, УПАТС и абонентс­ких линий, соединяющих ОАУ с ОПС, ОС, УС, ЦС, ОПТС, концен­траторами, ПС, мультиплексорами и УПАТС, а также линий або­нентского доступа, соединяющих мультиплексоры, концентрато­ры и УПАТС с ОПС, ОС, УС, ЦС, ОПТС.

Сеть персонального радиовызова ОП (ПРВ-ОП) (пейджин- говая связь) - это совокупность технических и программных средств, с помощью которых осуществляется односторонняя пе­редача в радиоканале в пределах зоны обслуживания, цифро­вых, буквенно-цифровых, звуковых сообщений ограниченного объема, поступающих ст абонентов телефонных сетей общего пользования и сетей передачи данных.

Сеть электросвязи - совокупность технических средств, обес­печивающая передачу одного или нескольких видов сообщений: телефонных, телеграфных, факсимильных данных и других ви­дов документальных сообщений, включая обмен информацией между ЭВМ, телевизионное, звуковое и иные виды радио- и про­водного вещания.

Сеть электросвязи общего пользования - составная часть взаимоувязанной сети электросвязи Российской Федерации, от-

крытая для пользования всем физическим и юридическим лицам, в услугах которой этим лицам не может быть отказано.

Сеть электросвязи с коммутацией каналов - сеть электро­связи, базирующаяся на технологии с коммутацией каналов.

Сеть электросвязи с коммутацией пакетов - сеть электро­связи, базирующаяся на технологии с коммутацией пакетов.

Система телефонной связи общего пользования -комплекс коммутируемых сетей электросвязи общего пользования и под­систем, обеспечивающих их функционирование на базе единых принципов построения, управления, синхронизации, сигнализации, нумерации и др., предназначенный для оказания услуг преиму­щественно телефонной связи фиксированной и подвижной.

Соединительная линия телефонной сети - линия местной телефонной сети, соединяющая телефонные станции и узлы меж­ду собой, а также подстанции и концентраторы с оконечной стан­цией сети.

Соединительная линия телефонной сети (междугородная)

-линия телефонной сети для связи междугородной телефонной станции с телефонной станцией местной сети непосредственно или через телефонный узел.

Телефонная сеть подвижной связи общего пользования - сеть электросвязи общего пользования, предоставляющая услу­ги телефонной связи абонентам, оконечное оборудование кото­рых не имеет фиксированной точки подключения и позволяет абонентам менять свое местонахождение, в том числе, в процессе получения услуг связи.

Телефонная сеть географической зоны нумерации - сово­купность иерархически организованных телефонных сетей, вклю­чая Сети (корпоративные), связанных общей структурой и распо­ложенных на территории одной географической зоны нумерации, имеющей код ABC.

Телефонная сеть негеографической зоны нумерации - со­вокупность иерархически организованных телефонных Сетей (кор­поративных), имеющих код DEF и общую структуру, не привязан­ную к конкретной географической зоне нумерации.

Телефонная нагрузка - суммарное время занятия линий, ка- налов телефонной сети или групп коммутационных приборов связи за интервал времени.

Телефонный аппарат - оконечное абонентское телефонное устройство, предназначенное для передачи и приема речи, ли­нейных, информационных сигналов телефонной сети и сигналов управления.

Транзитная станция (узел) - коммутационная станция теле­фонных сетей данного иерархического уровня, осуществляющая установление соединений между станциями и узлами этих сетей.

Транкинговые системы -радиально-зоновые системы назем­ной подвижной радиосвязи, использующие автоматическое рас­пределение каналов связи ретрансляторов между абонента­ми. В основном, применяются для корпоративных и ведомствен­ных сетей и предназначены для служебной связи.

Транспортная сеть электросвязи - совокупность каналов и трактов, предназначенная для передачи между станциями и уз­лами всех видов сообщений с помощью различных технологий.

Трафик электросвязи - поток сообщений и попыток вызо­вов.

Узел автоматической коммутации - узел междугородной те­лефонной сети, обеспечивающий автоматическое установление соединений между станциями и узлами этой сети, а также выход к международным станциям национальной сети.

Узел входящего междугородного сообщения - узел мест­ной аналоговой или аналого-цифровой телефонной сети, обес­печивающий автоматическое установление соединений от междугородных телефонных станций зоны нумерации к станци­ям местной сети.

Узел входящего сообщения - узел местной аналоговой или аналого-цифровой телефонной сети, обеспечивающий автомати­ческое установление соединений ст оконечных станций сети к оконечным станциям одного узлового района.

Узел заказно-соединительных линий - узел местной ана­логовой или аналого-цифровой телефонной сети, обеспечиваю­щий автоматическое установление соединений от станций мест­ной сети к междугородной телефонной станции зоны нумерации.

Узел исходящего сообщения - узел местной аналоговой или аналого-цифровой телефонной сети, обеспечивающий автомати­ческое установление соединений от группы оконечных станций сети к другим оконечным станциям и узлам сети.

Узел исходящего-входящего сообщения - узел местной ана­логовой или аналого-цифровой телефонной сети, в котором объе­диняются функции телефонных узлов исходящего и входящего сообщений.

Узел сельско-пригородной связи - узел местной аналого­вой или аналого-цифровой телефонной сети, обеспечивающий автоматическое установление соединений между станциями сель­ской и городской телефонных сетей.

Узел специальных служб - узел местной телефонной сети, обеспечивающий автоматическое установление соединений от оконечных станций и узлов к информационно-справочным и эк­стренным службам.

Узловая станция - станция, расположенная в любых насе­ленных пунктах сельского района. УС предусматривает абонент­скую емкость и представляет собой оконечно-транзитную стан­цию, в которую включаются СЛ от ЦС, ОС и других УС. Через УС осуществляется транзитная связь между включенными в нее ОС, а также между этими ОС и ЦС или другими УС (при использова­нии поперечных связей).

Учрежденческо-производственная автоматическая теле­фонная станция - коммутационная станция, обеспечивающая пользователям организаций внутреннюю связь по сокращенной нумерации, предоставляющая им ряд дополнительных видов об­служивания, а заранее выбранной группе абонентов - выход на телефонную сеть общего пользования.

Физическая среда передачи - кабели с металлическими жи­лами, оптические волокна или эфир, образующие направляющую среду для передачи сигналов электросвязи.

Центральная станция - станция, расположенная в районном центре, выполняющая одновременно функции телефонной стан­ции райцентра и сельско-пригородного узла сельской телефон­ной сети.

Цифровая сеть с интеграцией служб (ЦСИС) - сеть, обеспе­чивающая сквозное цифровое соединение для поддержки широ­кого диапазона услуг, включая речевые и неречевые, доступ пользователя к которым осуществляется посредством ограничен­ного набора стандартных многоцелевых интерфейсов «пользователь-сеть».

2. Основы технической эксплуатации сетей электросвязи

2.1 Общие положения

Системы технической эксплуатации и управления первичных сетей ВСС РФ, организуемые соответствующими операторами этих сетей, являются одними из основных систем обеспечения функционирования первичных сетей.

Основной целью технической эксплуатации должна быть ми­нимизация случаев возникновения отказов, так и их влияния на качество функционирования объектов технической эксплуатации

(ОТЭ).

Проектирование и техническая эксплуатация сети должны осу­ществляться таким образом, чтобы затраты в течение всего сро­ка эксплуатации были минимальны. Для определенного качества обслуживания общие затраты складываются из:

- капитальных затрат;

- затрат на техническую эксплуатацию;

- потери доходов (или штрафов) за счет перерывов связи;

- штрафов за ухудшение качества функционирования.

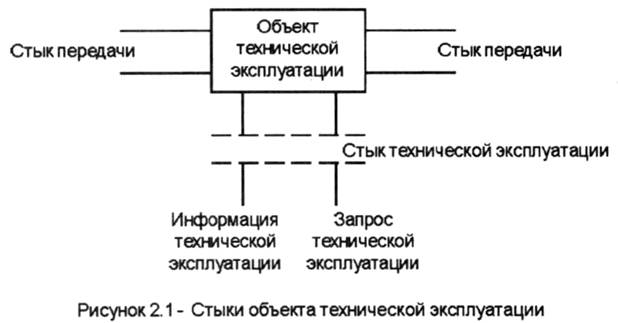

В соответствии с Рекомендацией МСЭ-Т М.20 объект техни­ческой эксплуатации предназначен для выполнения определен­ных функций между стыками передачи (рисунок 2.1). Рабочая ха­рактеристика, контролируемая встроенным устройством обнару­жения отказов, сообщается по стыку технической эксплуатации пибо автоматически после возникновения отказа, либо по запро­су об информации технической эксплуатации.

Кроме того, другие функции эксплуатации и управления могут выполняться с помощью стыка технической эксплуатации в соот­ветствии с принципами сети управления электросвязью, изло­женными в [8].

Один или несколько ОТЭ с одним или несколькими вспомога­тельными объектами технической эксплуатации составляют эле­мент сети или сетевой элемент (СЭ).

Для современных ЦСП, техническая эксплуатация которых основана на применении управляемого технического обслужива­ния, ОТЭ, входящие в состав СЭ, являются по существу управля­емыми объектами.

СЭ наряду с функциями электросвязи выполняет функции формирования и обмена сигналами управления и контроля с дру­гими сетевыми элементами, сетью управления электросвязью и местным терминалом обслуживания (рабочая станция), а также дополнительно может выполнять функции агента и (или) менед­жера.

Техническая эксплуатация производится при [15 ]:

- вводе в эксплуатацию (паспортизация);

- поддержании в состоянии исправности в процессе эксплуа­тации (техническое обслуживание);

- восстановлении работоспособности (ремонтно-настроечные и ремонтн
