Для счета числа импульсов используется последовательное включение бинарных пересчетных ячеек (триггеров). На рис. 6.1 показан 3х разрядный суммирующий счетчик, который осуществляет счет импульсов до N=
, где n=3- число счетных триггеров.

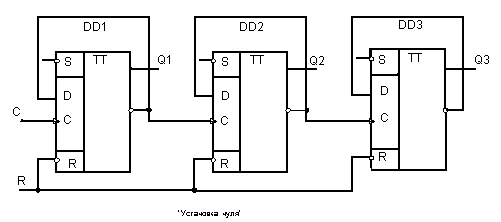

Рисунок 6.1. - Двоичный последовательный суммирующий счетчик
На основе D-триггера реализован Т-триггер. До начала счета все триггеры устанавливают в состоянии 000, путем подачи импульса на шину «Установка нуля», связанную с R-входами триггеров. Счет осуществляется в пределах от «000» до «111». Недостатком этого простейшего счетчика является малое быстродействие, вызванное последовательным переносом информации.
На рис. 6.2 представлен последовательный двоичный 3х разрядный вычитающий счетчик.

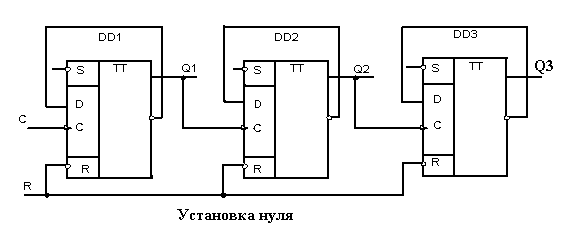

Рис. 6.2. - Двоичный последовательный вычитающий счетчик.
Исходное состояние счетчика –111. Счет идет в пределах от 111 до 000.
