Сердечник якоря

Принимаем для сердечника якоря сталь 2013, толщина 0,5 мм, листы сердечника якоря лакированные, форма пазов полузакрытая овальная, обмотка двухслойная всыпная, скос пазов на 1/2 зубцового деления;

2.2.1 Коэффициент заполнения сердечника якоря сталью

2.2.2 Припуск на сборку сердечника по ширине паза для штампов

2.2.3 Конструктивная длина сердечника якоря

2.2.4 Эффективная длина сердечника якоря

2.2.5 Внутренний диаметр листов якоря

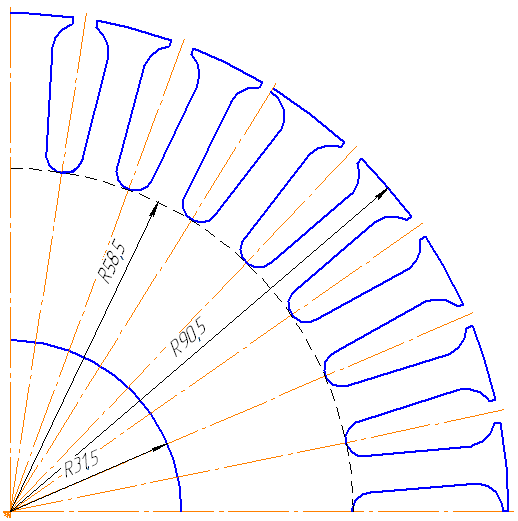

Рисунок 1 – Эскиз листа якоря
