Намагниченность деталей должна быть достаточной для создания магнитного поля способного удерживать частицы порошка, для намагничивания через детали пропускают электрический ток или помещают в магнитное поле соленоида.
Существует 3 способа намагничивания:
1) Создают продольное магнитное поле. Деталь помещают между полюсами и магнитом или в магнитном поле соленоида. Применяется для выявления дефектов перпендикулярных к продольной оси и под углом не более 20-25° к продольной оси.

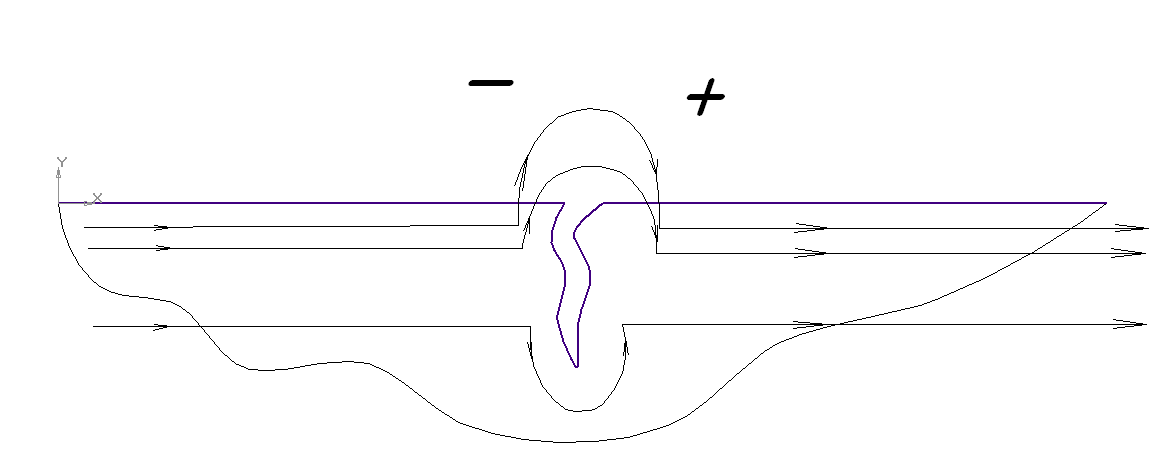

Рисунок 1- Схема возникновения магнитных полей рассеяния при продольном намагничивании детали
2) Циркулярный способ. Магнитные силовые линии расположены в виде замкнутых окружностей

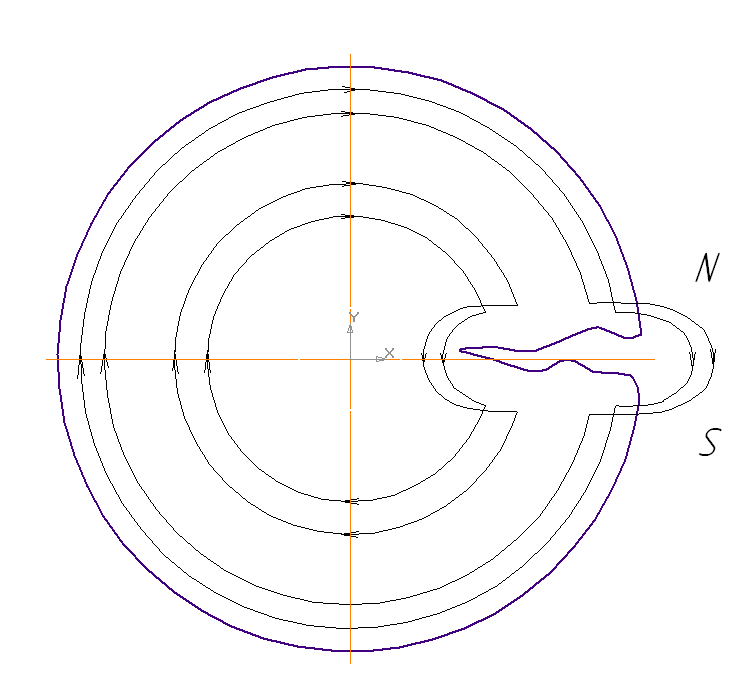

Рисунок 2 – Схема возникновения магнитных полей рассеяния при циркулярном намагничивании
3) Комбинированный способ. Заключается в одновременном воздействии на деталь двух взаимоперпендикулярных магнитных полей. В итоге образуется результирующее магнитное поле. Для получения которого через деталь пропускают электрический ток, создавая циркулярное поле, одновременно помещают в соленоид, создавая продольное. Силовые линии результирующего поля направлены по винтовым линиям к поверхности, что позволяет обнаруживать дефекты разной направленности.
|
|
|
После контроля бездефектные детали размагничивают, воздействуя на них переменным магнитным полем изменяющегося от максимального значения до 0.
Крупногабаритные детали размагничивают пропуская через них ток, уменьшая его значение до 0.
Детали с отношением длины к ширине >5 размагничивают перемещением их через открытый соленоид. Короткие изделия с большим поперечным сечением размагничиваются плохо, их соединяют в пакет и располагают вдоль оси соленоида.
