Эвольвента обладает следующими свойствами, которые используются в теории зацепления:
1) форма эвольвенты определяется радиусом основной окружности;
2) нормаль к эвольвенте в любой ее точке является касательной к основной окружности. Точка касания нормали с основной окружностью является центром кривизны эвольвенты в рассматриваемой точке;
3) эвольвенты одной и той же основной окружности являются эквидистантными(равноотстоящими друг от друга) кривыми.
Интерференция профилей приводит к заклиниванию зубьев одного колеса во впадинах другого. Для исключения интерференции в эвольвентном зацеплении точки касания профилей зубьев колес должны всегда находиться на линии зацепления, что обеспечивается при угле профиля α = 20° числом зубьев колес больше 17.
При нарезании эвольвентных зубчатых колес с числами зубьев меньше 17 имеет место интерференция части профиля зуба колеса и профилей зубьев режущего инструмента. В этом случае режущие кромки инструмента срезают часть формообразующей кривой профилей зубьев колеса.
|
|
|
33. Построение профиля кулачка по заданному закону движения выходного звена.
Построение центрового и конструктивного профилей кулачка.

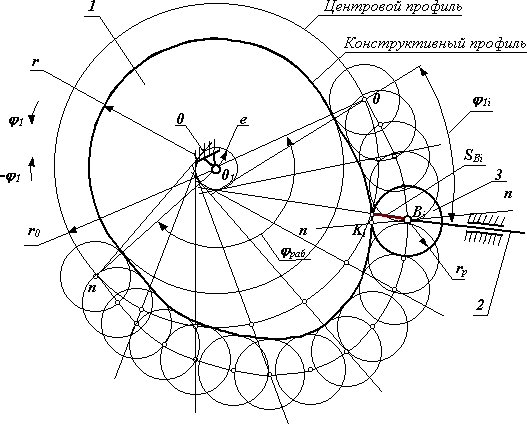

3.1. Для кулачкового механизма с внеосным толкателем.:
Построение профилей кулачка проводится в следующей последовательности:
выбирается масштаб построения ml,мм/м
из произвольного центра проводятся в масштабе окружности с радиусами r0и е.
из произвольной точки на окружности r0 в направлении - j1откладываeтся рабочий угол, угол делятся на n интервалов.
из каждой точки деления касательно к окружности радиусом е проводятся прямые.
на этих прямых от точки пересечения с окружностью r0 откладываются в масштабе mlсоответствующие перемещения толкателя SВi.
полученные точки соединяются плавной кривой, образуя центровой профиль кулачка.
проводятся из произвольных точек выбранных равномерно по центровому профилю кулачка дуги окружностей радиуса rp.
конструктивный профиль кулачка получаем как огибающую к множеству положений ролика толкателя.
3.1. Для кулачкового механизма с коромыслом:
Построение профилей кулачка проводится в следующей последовательности:
выбирается масштаб построения ml,мм/м,
из произвольного центра проводятся в масштабе окружности с радиусами r0и aw, из произвольной точки на окружности aw в направлении - j1откладываeтся рабочий угол, угол делится на n интервалов, из каждой точки деления радиусом lBC проводятся дуги.
Рис17.8
