Система объёмного химического пожаротушения


Назначение: тушение пожаров жидких и твёрдых горючих веществ и материалов и необесточенного электрооборудования путём подачи в защищаемые помещения легкоиспаряющихся огнетушащих жидкостей, действующих по принципу химического торможения реакции горения.

В отечественном судостроении в качестве огнетушащих жидкостей получили распространение хладоны 114В2 (С2F4Br2) и 13В1 (CBrF3). Зарубежные аналоги – галоны 2402 и 1301. Так же применяется огнетушащий состав «3,5» (70% бромистого этила C2H5Br и 30% углекислоты СО2).

Требования:

1. Требуемое количество огнетушащей жидкости определяют по формуле:

, кг;

где: V – расчётный объём наибольшего защищаемого помещения, м3;

q – удельный расход жидкости, кг/м3.

Для хладона 114В2 q = 0,2 кг/м3 (0,23 для помещений, в которых перевозится техника с топливом в баках), для хладона 13В1 q = 0,26 кг/м3 (0,31 для помещений, в которых перевозится техника с топливом в баках).

2. Основное оборудование должно располагаться в специальном помещении - станции ОХТ, оборудованном тепловой изоляцией и вентиляцией, обеспечивающей 8 обменов в час. Температура на станции должна быть не менее 20 0С.

3. На станции должно быть предусмотрено не менее 2 резервуаров с огнетушащей жидкостью, вместимость каждого из которых должна быть достаточной для хранения всего расчётного количества жидкости. Коэффициент заполнения резервуаров – не более 0,9. Давление в резервуарах составляет 0,8¸1,0 МПа.

4. Вытеснение огнетушащей жидкости из резервуара для хранения осуществляется: сжатым воздухом (для хладона 114В2), азотом (для хладона 13В1), углекислым газом (для состава «3,5»).

5. Выпуск требуемого количества огнетушащего вещества в защищаемое помещение должен осуществляться не более чем за 20 с. При использовании местных автоматических установок – не более чем за 10 с.

6. На станции должно быть предусмотрено не менее 2 баллонов сжатого воздуха. Ёмкость каждого баллона и давление в нём должны обеспечивать однократный пуск расчётного количества огнетушащей жидкости в наибольшее по объёму защищаемое помещение.

7. Скорость движения жидкости в трубопроводах не должна превышать 10-15 м/с.

8. Количество распылителей определяется расчётом и должно быть не менее двух на помещение.

9. Расположение распылителей в помещении должно обеспечивать равномерное распределение жидкости по всему объёму помещения. При высоте помещения более 5 м распылители следует располагать в несколько ярусов.

10. Защищаемые помещения, в которых могут находиться люди, должны быть оборудованы звуковой и световой сигнализацией о пуске огентушащей жидкости.

Компоновка и принцип работы.

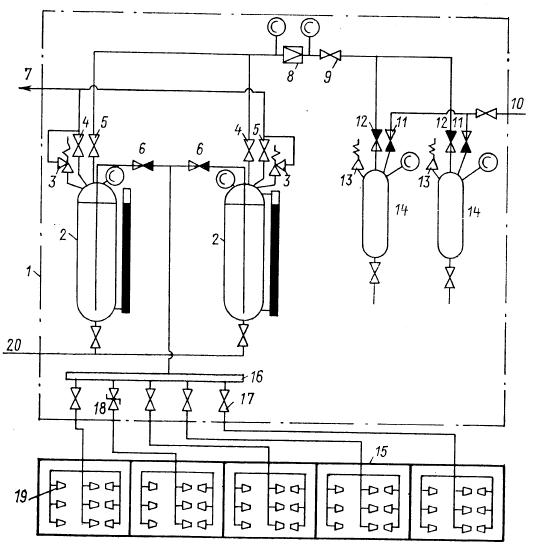

Принципиальная схема системы объёмного химического тушения грузового судна представлена на рисунке.




На станции ОХТ 1 установлены два резервуара 2 с огнетушащей жидкостью (хладон 114В2) под давлением 0,8 МПа. Сжатый воздух для вытеснения жидкости хранится в двух баллонах 14 под давлением 2,5 МПа. Баллоны пополняются от системы сжатого воздуха по трубопроводу 10. Для пуска системы открывают клапаны 5, 6, 9 и 12, и соответствующий пусковой клапан 17 на распределительном коллекторе 16. Для пуска в помещение, где могут находиться люди, используется клапан 18, сблокированный с сигнализацией. Сжатый воздух из баллонов проходит через редукционный клапан 8, в результате чего его давление снижается от 2,5 МПа до 0,8 МПа, поступает в резервуары с огнетушащей жидкостью и вытесняет её в распределительный коллектор 16. Далее жидкость по какому-либо из трубопроводов поступает к распылителям 19 в защищаемом помещении 15. При чрезмерном повышении давления в резервуарах предохранительные клапаны 3 выпускают среду в предохранительный трубопровод 7. При чрезмерном повышении давления в баллонах сжатого воздуха срабатывают предохранительные клапаны 13, выпуская воздух в атмосферу. Для заполнения резервуаров огнетушащей жидкостью служит трубопровод 20.
