Установка Маннесмана

Производства труб по способу Маннесмана является наиболее рас­пространенным. По этому способу предварительно прошивается отверстие на стане косой вальцовки, затем заготовка (гильза) раскаты­вается в трубу с более тонкими, чем у заготовки, стенками.

В современную маннесмановскую установку входят: прошивной стан; две клети пильгерного (раскатного) стана; две дисковые пилы; оборудование, обслуживающее нагревательную печь перед станом; за­грузочный аппарат и кантовальные машины; оборудование, обслужи­вающее нагревательную калибровочную печь; калибровочный стан; эгализатор (правильный стан); оборудование для холодной отделки; вспомогательное и транспортное оборудование (рольганги, стеллажи, тележки, гидравлические толкатели и пр.).

Расположение оборудования установки Маннесман — пильгерстан показано на фиг. 39.

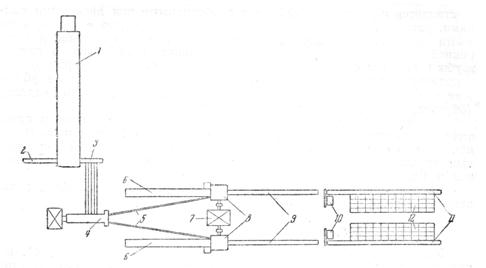

Фиг. 39. Схема трубопрокатной установки Маннесмана: 1— нагревательная печь; 2 — выталкиватель; 3 — опрокидывающий жолоб; 4 — прошивной стан; 5 —транспортные рольганги; 6 —подающие аппараты; 7—мотор пильгерных станов; 8 — рабочие клети; 9 — отводящие желоба; 10 — пилы; 11 — рольганги; 12 — стеллажи

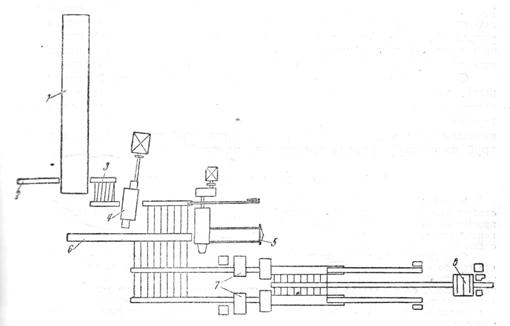

Фиг. 40. Схема расположения трубопрокатного стана Штифеля: 1 — печь; 2 — вы­талкиватель; 3 — опрокидывающий жолоб; 4 — прошивной стан; 5 — автоматический стан; 6 – толкатель; 7 – риллинг – машина; 8 – калибровочный стан
