Методический пример

5 6 7 8 9 10 11

Задана передаточная функция САУ

W (p) =

Будем работать в командном режиме среды MATLAB.

1. Создадим LTI-объект с именем w, для этого выполним:

>> w=tf([10], [0.1 1])

Transfer function:

---------

0.1 s + 1

2. Найдем полюса и нули передаточной функции с использованием команд pole, zero.

>> pole (w)

ans =

-10

>> zero(w)

ans =

Empty matrix: 0-by-1

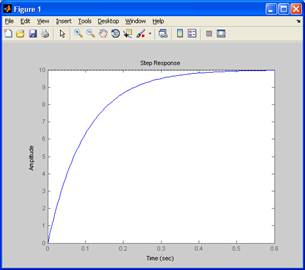

3. Построим переходную функцию командой step(w). Результат ее выполнения приведен на рис. 2.1.

Рис. 2.1

4. Построим импульсную переходную функцию командой impulse(w). Результат показан на рис. 2.2

Рис. 2.2

5. Согласно п.7 изменим значение коэффициента передачи k1 в вашей ПФ.

>> w2=tf([20], [0.1 1])

Transfer function:

---------

0.1 s + 1

>> w3=tf([30], [0.1 1])

Transfer function:

---------

0.1 s + 1

>> w4=tf([40], [0.1 1])

Transfer function:

---------

0.1 s + 1

>> w5=tf([50], [0.1 1])

Transfer function:

---------

0.1 s + 1

>> w6=tf([60], [0.1 1])

Transfer function:

---------

0.1 s + 1

>> w7=tf([70], [0.1 1])

Transfer function:

---------

0.1 s + 1

>> w8=tf([80], [0.1 1])

Transfer function:

---------

0.1 s + 1

>> w9=tf([90], [0.1 1])

Transfer function:

---------

0.1 s + 1

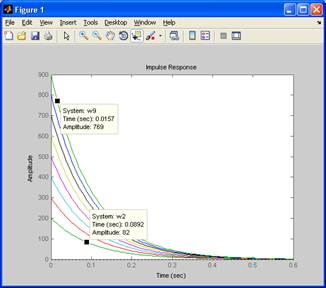

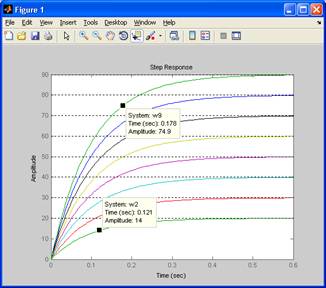

6.Построим переходные и импульсные характеристики, используя команды

>> step(w,w2,w3,w4,w5,w6,w7,w8,w9)

>> impulse(w,w2,w3,w4,w5,w6,w7,w8,w9)

Для удобного определения соответствия функций необходимо активировать Data Cursor и отметить несколько графиков. Результаты на рис. 2.3

Рис.2.3

7 Таким же образом изменяем значения Т1 и фиксируем получившиеся графики и изменяем ξ1 и фиксируем получившиеся графики. Сохранить графики в отчете, можно также используя комбинацию Edit-Copy Figure.

8 Делаем выводы о влиянии изменений коэффициента передачи, постоянной времени звена, коэффициента демпфирования (если есть) на вид функции.

Контрольные вопросы к защите

1. Что такое

· передаточная функция

· нули и полюса передаточной функции

· импульсная характеристика (весовая функция)

· переходная функция

· модель вида «нули-полюса»

· коэффициент усиления в статическом режиме

· полоса пропускания системы

· время переходного процесса

· частота среза системы
