Вопрос 26 Определение высот точек

Определение высот точек. Высота точки, лежащей на горизонтали, равна высоте горизонтали. Высоты других горизонталей легко сообразить, зная высоту сечения рельефа, а также высоты подписанных горизонталей и высоты тех характерных точек рельефа, у которых подписаны их отметки. При этом учитывают, что высоты горизонталей кратны высоте сечения рельефа.

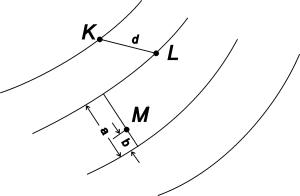

Высота точки M, расположенной между двумя горизонталями определяется по формуле↓

,

где H _г - высота меньшей горизонтали, h – высота сечения рельефа, а отрезки a и b – заложение ската и расстояние от точки до горизонтали, измеряемые по карте линеечкой.

Рис. 14 Рис. 15
