Функция ИЛИдвух либо многих аргументов хn выполняет операцию логического сложения (или дизъюнкцию) и записывается формулой (10.3):
. (10.3)
Функция ИЛИпринимает значение логической единицы 1 тогда, когда хотя бы один из аргументов хn равен единице. Знак “ ” означает логическое, а не алгебраическое сложение.
Так, логическое сложение даёт у = х 1 х 2 … хп = 1 + 1 +…+ 1 = 1.
Условное обозначение логическогоэлемента 2ИЛИ дано на рис. 10.5, а.
|
В релейно-контактной технике функция ИЛИ реализуется параллельным включением двух (К1, К2) или большего числа (по числу аргументов п) замыкающих контактов, управляемых сигналами-аргументами хn (рис. 10.5, б).
Лампа Л будет светиться (у = 1) тогда, когда хотя бы один контакт: или К1 (х 1 = 1), или К2(х 2 = 1), или оба (х 1 = 1; х 2 = 1) будут замкнуты, т.е. находиться в единичном состоянии (у = 1). Лампа Л будет погашенной (у = 0) только тогда, когда все контакты будут разомкнуты (в нулевом состоянии), т.е. х 1 = 0; х 2 = 0. Поэтому эту схему назвали 2ИЛИ.
Работу схемы 2ИЛИ отражает таблица истинности (табл. 10.3).
Таблица 10.3 – Таблица истинности схемы 2ИЛИ

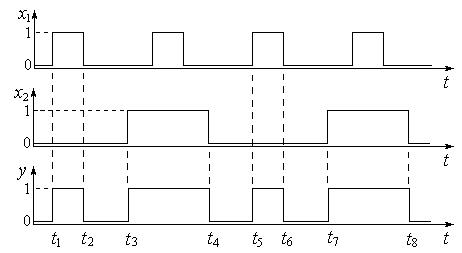

Рисунок 10.6 – Временная диаграмма работы схемы 2ИЛИ |
Работу схемы 2ИЛИ иллюстрирует временная диаграмма (рис. 10.6), из кото-рой видно, что доста-точно хотя бы на одном из входов х 1 или х 2 иметь 1, чтобы на выходе сигнал у равнялся 1. Только тогда, когда на обоих входах х 1 = 0; х 2 = 0 (интервалы времени t 2 – t 3, t 4 – t 5, t 6 – t 7, t 8 …), на выходе у = 0.
