Принципы построения и оформления вспомогательных лекал



Вспомогательными называют лекала, используемые в процессе пошива изделия для нанесения вспомогательных линий и контуров срезов, а также для уточнения формы и размеров деталей, которые должны быть точно сохранены в готовом изделии.

Вспомогательные лекала разрабатываются на базе лекал-эталонов основных и производных деталей.

При разработке вспомогательных лекал учитываются следующие требования:

· соблюдение максимальной точности нанесения линий за счет надежной ориентации вспомогательных лекал относительно двух-трех ответственных срезов деталей, лежащих в разных направлениях;

· целесообразность и удобства пользования лекалом, т.е. возможность объединения в одном лекале двух вспомогательных, если они используются на одном рабочем месте;

· экономичность вспомогательных лекал за счет: объединения в одном лекале нескольких размеров и ростов, если межразмерные (межростовые) изменения можно отметить на одном лекале; обеспечения минимально необходимой площади вспомогательного лекала.

Но назначению вспомогательные лекала подразделяются на намеловочные лекала илекала для уточнения срезов деталей.




Намеловочные вспомогательные лекала предназначены для нанесения линий на деталях, по которым настрачиваются или притачиваются другие детали, сгибают ткань, подгибаются низ изделия и рукава, обметываются петли и пришиваются пуговицы и, в отдельных случаях, прокладываются отделочные строчки. К лекалам для уточнения срезов деталей относятся лекала для уточнения и подрезки края борта полочки, нижнего воротника, низа изделия.

По характеру нанесения линий на детали вспомогательные лекала могут бытьконтурными и прорезными. В контурных лекалах рабочими являются внешние контуры, а в прорезных - внутренние. Рабочие контуры прорезных лекал оформляются в виде прорезей различной формы или перфорации. Места намечаемых линий копируется с основного лекала. При этом положение рабочего контура уточняются с учетом толщины мела или карандаша. Это обеспечивает точное совпадение нанесенной с помощью вспомогательного лекала линии с линиями конструкции.

В некоторых случаях для построения вспомогательного лекала, возникает необходимость использовать основные лекала двух деталей. Например, лекало для намелки линии входа в боковой карман, который продолжается на бочке полочки, строится на основе лекал полочки и бочка с исключением припусков на стачивание их срезов. Лекало для намелки линии подгибки низа строится при совмещении по боковым швам деталей спинки, бочков и полочки.



Ниже приведены примеры построения некоторых вспомогательных лекал (рисунки 12.11 – 12.15).

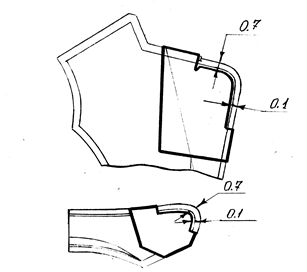

Рисунок 12.11-Лекала для намелки линий обтачивания уголков лацкана и воротника Вспомогательные намеловочные лекала для намелки линии обтачивания уголков деталей(рисунок 12.11) позволяют достигнуть высокой точности их обработки и симметричности. Их изготавливают по контуру уточненной полочки, исключая на участках намелки деталей, припуск на ширину шва обтачивания и учитывая толщину линии намелки. Лекало изготавливается для половины воротника.

При использовании лекал для намелки вытачек(рисунок 12.12) намечается линия сгиба и сторона вытачки, по которой она стачивается. Лекало соответствует части лекала детали из основного материала.

Обязательным является сохранение срезов, которые лежат во взаимно-перпендикулярных направлениях. Нагрудную вытачку отмечают следующими линиями:

Рисунок 12.12-Лекало для намелки нагрудной и талиевой вытачек • линией шва - положение одной стороны вытачки; • линией сгиба вытачки; • поперечной линией или прорезью, ограничивающей длину вытачки ; • надсечкой, указывающей вторую сторону вытачки. Раствор вытачки на лекале увеличивают на 0.1 см с учетом толщины меловой линии.

Лекала для намелки мест расположение петель (рисунок12.13) строятся в соответствии с их расположением в модельной конструкции полочки. Построение производят по лекалу полочки с учетом уже произведенной технологической обработкой изделия. По внешнему краю лекало должно соответствовать форме лацкана и борта в готовом виде. Лекало для намелки петель может заканчиваться на уровне нижней петли.

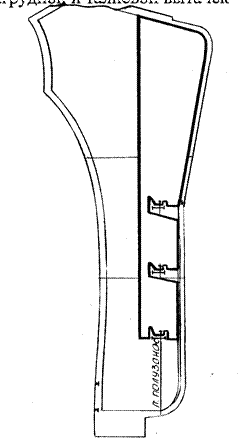

    Рисунок 12.13-Лекало для намелки мест расположения петель Места расположения пуговиц определяются после изготовления петель. Уровень каждой пуговицы определяется вручную путем накладывания борта с пробитыми петлями на борт, с предполагаемыми пуговицами, и намелки этих мест. Возможно использование одного лекала для намелки петель и пуговиц. На нем ставится надсечка, определяющая линию полузаноса.

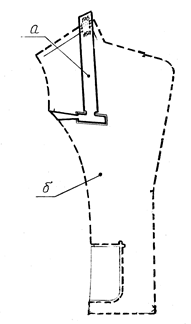

Рисунок 12.14–Варианты лекал для намелки мест расположения карманов а- прорезной карман с листочкой; б-боковой накладной карман Лекала для намелки мест расположения карманов(рисунок 12.14) могут быть контурными и прорезными. Основным условием их построения на базе лекал основных деталей является сохранение как минимума двух участков срезов, лежащих во взаимно-перпендикулярных направлениях. Эти лекала часто изготавливаются на группу размеров с учетом унификации входа в карман. Лекало для намелки бокового кармана в рамку строится с шириной прорези, равной удвоенной ширине рамки кармана плюс 0.1 см (толщина меловой линии).

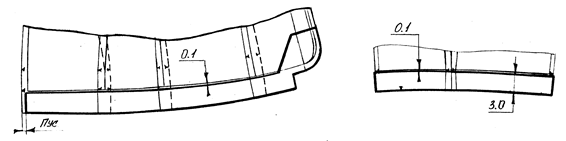

Рисунок 12.15 -Лекала для намелки линии подгибки низа изделия и

рукавов

Построение лекал для намелки линий подгибки низа изделия и низа рукава (рисунок 12.15) осуществляется при накладывании лекал спинки, бочков и полочки с заходом боковых срезов на ширину стачных швов (как бы при притачаных бочках и стачанном боковом шве), а также без учета усадки по ширине изделия. Линия намелки проходит параллельно линии среза низа изделия или рукава. Построение лекала для намелкилинии подгиба низа рукава осуществляется при накладывании лекал верхней и нижней частей рукава с заходом их передних срезов на ширину шва. Ширина этих лекал равняется ширине припуска на подгиб низа изделия.

Лекала для подрезки и уточнения (осноровки)деталей используются в случаях, если необходимо произвести подрезку деталей после выполнения таких операций, как соединение частей детали, выполнение вышивки, складочек и др. элементов. Тогда детали раскраиваются так называемым «грубым кроем», т.е. с дополнительными припусками по контуру детали 0,5 ÷ 1.5 см. После выполнения элемента деталь подрезается по вспомогательному (осноровочному) лекалу. Эти лекаластроятся на основании лекал деталей, полученных непосредственно с чертежа модельной конструкции. Роль осноровочного лекала могут выполнять также лекала для подрезки и уточнения низа изделия и рукава.

Оформление чертежей вспомогательных лекал производится аналогично оформлению лекал основных и производных деталей. На них указываются наименование (вид) вспомогательного лекала, наименование изделия, номер модели, а также размерные характеристики и порядковый номер лекала. На разработанные вспомогательные лекала составляется спецификация, которая входит в техническое описание на модель
