При подаче на вход линейной системы гармонического (синусоидального) сигнала с частотой (она измеряется в радианах в секунду), на выходе будет также гармонический сигнал той же частоты, но другой амплитуды и фазы[3] , где – амплитуда и – сдвиг фазы.
Частотная характеристика определяется как реакция системы на комплексный экспоненциальный сигнал . Для ее построения надо использовать подстановку в передаточной функции . Выражение называется частотной передаточной функцией или амплитудно-фазовой частотной характеристикой системы (АФЧХ).
Зависимость модуля величины от частоты называется амплитудной частотной характеристикой (АЧХ), а зависимость аргумента комплексного числа (фазы) от частоты – фазовой частотной характеристикой (ФЧХ):
.
АЧХ показывает, насколько усиливается амплитуда сигналов разных частот после прохождения через систему, а ФЧХ характеризует сдвиг фазы сигнала.
Реальные объекты имеют строго правильную передаточную функцию, поэтому их АЧХ убывает с ростом частоты и асимптотически стремится к нулю. Говорят, что такой объект обладает свойством фильтра – фильтрует (не пропускает) высокочастотные сигналы (помехи, шумы измерений). Это свойство служит основой для использования метода гармонического баланса.
|
|
Частота, после которой значение АЧХ уменьшается ниже 0 дБ (коэффициент усиления меньше 1, сигнал ослабляется), называется частотой среза системы .Частота, после которой значение АЧХ падает ниже -3 дБ (коэффициент усиления меньше, чем 0.708), называется полосой пропускания системы . Для ее вычисления используют команду
>> b = bandwidth (f)
Максимум АЧХ соответствует частоте, на которой усиление наибольшее. Значение АЧХ при равно усилению при постоянном сигнале, то есть, статическому коэффициенту усиления . Это следует и из равенства
.
Для систем с интегрирующими звеньями частотная характеристика стремится к бесконечности при . Это значит, что их выход бесконечно увеличивается или уменьшается при постоянном входном сигнале.
Чтобы построить частотные характеристики в Matlab, надо сначала создать массив частот в нужном диапазоне. Для этого можно использовать функции linspace (равномерное распределение точек по линейной шкале) и logspace (равномерное распределение точек по логарифмической шкале). Команда
>> w = linspace (0, 10, 100);
строит массив из 100 точек с равномерным шагом в интервале от 0 до 10, а команда
>> w = logspace (-1, 2, 100);
– массив из 100 точек с равномерным шагом по логарифмической шкале в интервале от до .
Частотная характеристика на сетке w для линейной модели f (заданной как передаточная функция, модель в пространстве состояний или в форме «нули-полюса») вычисляется с помощью функции freqresp:
|
|
>> r = freqresp(f, w);
Функция freqresp возвращает трехмерный массив. Это связано с тем, что она применима и для многомерных моделей (с несколькими входами и выходами), передаточная функция которых представляет собой матрицу. Первые два индекса обозначают строку и столбец в этой матрице, а третий – номер точки частотной характеристики. Для системы с одним входом и одним выходом удобно преобразовать трехмерный массив в одномерный командой
>> r = r(:);

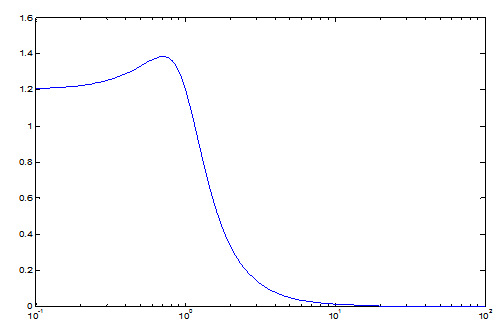

Для вывода графика АЧХ на экран можно использовать команды Matlab
>> plot (w, abs(r));
>> semilogx (w, abs(r));
>> loglog (w, abs(r));
В первом случае масштаб обеих осей координат – линейный, во втором случае используется логарифмический масштаб по оси абсцисс (частот), в последнем – логарифмический масштаб по обеим осям. Для вычисления фазы (в градусах) используется команда
>> phi = angle(r)*180/pi;
после чего можно строить ФЧХ, например:
>> semilogx (w, phi);
