Двусторонние каналы каналы передачи


Широкополосные и цифровые каналы

К широкополосным каналам (трактам) относятся: предгрупповой (ПШКГ), первичный (ПШК), вторичный (ВШК), третичный (ТШК) и четверичный (ЧШК) широкополосные каналы. Для организации связи на телекоммуникационных сетях параметры и характеристики этих каналов должны быть унифицированы независимо от оборудования их образования.

Основные нормы на электрические характеристики и параметры широкополосных каналов приведены в табл.3.4.

Величины номинальных измерительных уровней, остаточного затухания и амплитудная характеристика измеряются на частотах 18 кГц для предгруппового, 82 кГц для первичного, 420 кГц для вторичного и 1545 кГц для третичного широкополосного канала.

На телекоммуникационных сетях организуются типовые цифровые каналы (тракты), основными из которых являются:

основной цифровой канал (ОЦК) со скоростью передачи 64 (1±50×10-6) кбит/с;

субпервичный цифровой канал (СПЦК) со скоростью передачи 480 (1±50×10-6) кбит/с;

первичный цифровой канал (ПЦК) со скоростью передачи 2048 (1±50×10-6) кбит/с;

вторичный цифровой канал (ВЦК) со скоростью передачи 8448 (1±30×10-6) кбит/с;




третичный цифровой канал (ТЦК) со скоростью передачи 34368 (1±20×10-6) кбит/с;

четверичный цифровой канал (ЧЦК) со скоростью передачи 139264 (1±15×10-6) кбит/с.

Качество передачи по цифровым каналам оценивается коэффициентом ошибок по формуле (3.6).

Параметры и характеристики типовых широкополосных каналов Таблица 3.4

Параметры и характеристики Типовые широкополосные каналы
ПГШК ПШК ВШК ТШК ЧШК
1. Границы эффективно передаваемой полосы частот, кГц   12,3…23,4   60,6…107,7   312,3…551,4   812,6…2043,7   8515…12388
2.Номинальная величина входного и выходного сопротивления, Ом
3. Номинальный относительный измерительный уровень, дБм0: на входе на входе     - 36 - 14     - 36 - 23     - 36 - 23     - 36 - 23     - 36 - 23
4 Остаточное затухание, дБ - 22 -13 -13 -13 -13
5. Допустимая неравномерность частотной характеристики остаточного затухания, дБ ± 0,87 ± 0,87 ±0,87 ± 0,5 ± 0,15
6. Допустимые отклонения группового времени прохождения, мкс в полосе, кГц   13…23   65…103 330..530   0,25 900…1900     0,25 9300…11700
7. Амплитудная характеристика прямолинейна при изменении уровня, дБм в сторону уменьшения в сторону увеличения с точностью ± дБ     - 10       - 10       - 10       - 10       - 10
8. Средняя мощность сигнала в точке с нулевым относительным уровнем, мВт0 0,096 0,348 1,92 9,6
9. Уровень среднего невзвешенного шума (за час), дБм0 при протяженности канала 2500 км - 42 - 35 - 28 - 21 - 16
10. Пропускная способность не ниже, бит/с 82×103 330×103 165×104 8,5×106 33×106

Для обеспечения диалога двух абонентов канала передачи должен быть двустороннего действия или двусторонним каналом. Рассмотренные выше типовые каналы являются односторонними и, следовательно, для организации двусторонней – дуплексной связи необходимо использование двух типовых односторонних - симплексных каналов, объединив их в единую двустороннюю систему и сохранив при этом взаимную независимость односторонних каналов. Поскольку наиболее массовым видом является телефонная связь, то рассмотрим принципы организации двусторонних телефонных каналов. Полученные при этом соотношения и выводы справедливы для организации двусторонних каналов передачи других видов сообщений.



Исторически первой двусторонней системой телефонной связи была однополосная четырехпроводная система двусторонней связи, рис. 3.7, при которой передача от микрофона М одного абонента к телефону Т другого абонента ведется в одной полосе частот f1-f2 по двухпроводной линии. Такая схема организации двусторонней связи экономически и эксплуатационно нецелесообразна, так как к абонентам требуется подведение четырехпроводной линии.

Обычные абонентские линии двухпроводные и поэтому для подключения микрофонов и телефонов к таким линиям требуется применение особых развязывающих устройств – РУ (противоместная схема телефонного аппарата). При этом получается однополосная двухпроводная схема двусторонней связи (рис.3.8) , при которой передача и в одном, и в другом направлениях ведется по двухпроводной линии и в одной и той же полосе частот.Как следует из рис. 3.8, передача в одном и другом направлениях ведется в одной полосе частот, а разделение направлений передачи осуществляется с помощью специального РУ, к характеристикам которого предъявляются определенные требования.Двухсторонняя связь при использовании двухпроводной линии может быть осуществлена с помощью двух полос частот: одна полоса частот (нижняя) f1- f2 передается от абонента А к абоненту Б, а другая полоса частот f3-f4 передается от абонента Б к абоненту А. Следовательно, кроме развязывающего устройства, аналогичного РУ при




однополосной двухпроводной схеме организации связи должны быть устройства, преобразующие исходные сигналы в полосу частот соответствующего направления тракта передачи и обратного преобразования в тракте приема. Разделение направлений передачи осуществляется с помощью фильтров нижних и верхних частот, называемых направляющими фильтрами или вилкой направляющих фильтров. Схема двухпроводной двухполосной организации двусторонней связи приведена на рис.3.9.


Рассмотрим прохождение сигнала от абонента станции А к абоненту станции Б (для обратного направления все процессы будут аналогичными) по двухполосному двухпроводному двустороннему каналу передачи телефонных сигналов и их основные преобразования.

К зажимам 1-1 (2-2) подключается двухпроводный тракт телефонной сети, использующий двухпроводные физические цепи, по которым передаются телефонные сигналы в тональном диапазоне частот F1- F2. Эти сигналы поступают на развязывающее устройство (РУ-1) , предназначенное для разделения направлений передачи и приема. С выхода РУ-1 первичный сигнала в полосе частот F1-F2 поступает на передатчик станции А (Пер-А), где происходит его преобразование в линейный спектр f1-f2 , передаваемый по двухпроводной линии (физической цепи). Формирование линейного спектра направления передачи от станции А к станции Б осуществляется направляющим фильтром нижних частот (ФНЧ). На станции Б сигнала выделяется аналогичным ФНЧ и поступает на вход приемника (Пр-Б), где происходит его преобразование в тональный спектр с полосой частот F1-F2. С выхода Пр-Б сигнал поступает на развязывающее устройство (РУ-2), предназначенное для разделения трактов приема и передачи станции Б и далее поступает в двухпроводный тракт телефонной сети.

При передаче от станции Б к станции А в передатчике станции Б (Пер-Б) осуществляется преобразование спектра первичного сигнала F1…F2 в линейный спектр f3-f4, выделяемый направляющим фильтром верхних частот (ФВЧ). В тракте приема станции А линейный спектр выделяется ФНЧ и затем в приемнике станции А (Пр-А) преобразуется в тональный спектр F1-F2 и далее через РУ-1, разделяющее тракты передачи и приема станции А, поступает в двухпроводный тракт телефонной сети.


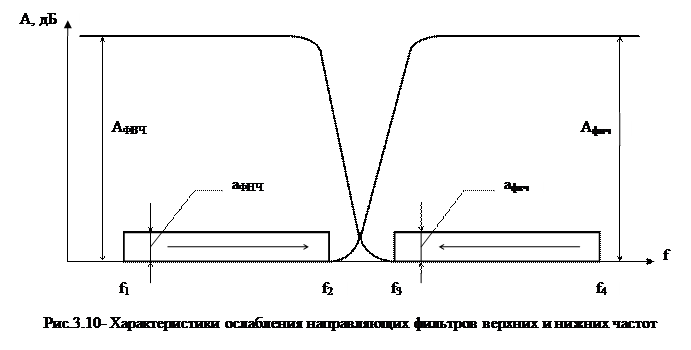

Из рассмотренного очевидно, что вилки направляющих ФНЧ и ФВЧ станций А и Б выполняют роль разделяющих устройств (РУА и РУБ , обведенные штриховыми линиями), развязывающих направления передачи. Частотные характеристики затухания (ослабления) ФНЧ и ФВЧ приведены на рис. 3.10, где приняты следующие обозначения: Афвч – затухание направляющего фильтра верхних частот (ФВЧ) в полосе эффективного задерживания f1-f2; аФВЧ – максимально-допустимое затухание ФВЧ в полосе эффективного пропускания; АФНЧ – затухание фильтра нижних частот (ФНЧ) в полосе эффективного задерживания f3-f4; аФНЧ – максимально-допустимое ослабление ФНЧ в полосе эффективного пропускания f1-f2.

Дальность непосредственной телефонной связи определяется из следующих рассуждений: на выходе типового микрофона телефонного аппарата средняя мощность первичного сигнала равна WМ = 1 мВт, мощность сигнала на входе телефона, соответствующая его нормальному восприятию, WТ = 1 мкВт. Допустимое затухание (ослабление) между микрофоном одного абонента и телефоном другого равно АМТ = 10 lg (WМ / WТ ) = 10 lg (1/10-3) = 30 дБ. Если коэффициент затухания линии равен a дБ/км, то непосредственная дальность связи будет равна L = АМТ / a , км.

Пример. Коэффициент затухания телефонного кабеля равен a = 0,75 Дб/км, следовательно, допустимая дальность непосредственной связи составит LМТ = АМТ / a = 30 / 0,75 = 400 км.

Максимальная дальность телефонной связи должна быть не менее 27500 км. Следовательно, необходимо применение усилителей и их равномерное размещение по магистрали.




Усилители это четырехполюсники одностороннего направления передачи и поэтому требуется два усилителя, обеспечивающих усиление сигналов двух направлений передачи. Структурная схема усилителя однополосной двухпроводной схемы организации двусторонней связи приведена на рис. 3.11. Подключение усилителей к двухпроводной линии осуществляется с помощью развязывающих устройств РУ1 и РУ2 Структурная схема двустороннего усилителя двухполосной двухпроводной схемы организации связи приведена на рис.3.12.





Структурная схема двустороннего усилителя двухполосной двухпроводной схемы организации связи приведена на рис. 3.12.


К зажимам 1-1 левого развязывающего устройства (РУ1) и к зажимам 1-1 правого РУ2 подключается двухпроводная линия (физическая цепь). Рассмотрим передачу сигналов от станции А к станции Б. После прохождения по двухпроводной цепи ослабленный сигнала от зажимов 1-1 РУ1 поступает на зажимы 2-2, усиливается усилителем (УС1) направления от станции А к станции Б и через зажимы 4-4 РУ2 поступает в двухпроводную линию (зажимы 1-1 РУ2). Передача от станции Б к станции А осуществляется аналогично. Напомним, что в случае двухпроводной двухполосной схемы организации двусторонней связи роль развязывающих устройств РУ1 и РУ2 выполняет вилка направляющих фильтров нижних (ФНЧ) и верхних (ФВЧ) частот.В случае организации двусторонней связи по четырехпроводной однополосной схемы развязывающие устройства необходимы только для подключения двустороннего канала к двухпроводным линиям телефонных сетей, рис.3.13.







Рис. 3.13- Обобщенная схема однополосной четырехпроводной системы двусторонней связи


К зажимам 1-1 РУ1 и РУ2 подключаются двухпроводные абонентские или соединительные линии телефонных сетей. Передатчики преобразуют полосу частот первичного сигнала в полосу частот f1…f2, которая передается по двухпроводной линии от станции А к станции Б и наоборот. Усилители Ус1… Усn компенсируют ослабление (затухание) сигналов при их прохождении по физическим – двухпроводным линиям.

Канал тональной частоты (КТЧ) – канал односторонней передачи. Для организации двусторонней связи требуется два КТЧ и их подключение к двухпроводным линиям телефонных сетей должно осуществляться с помощью развязывающих устройств (РУ1 и РУ2).

Из выше рассмотренного следует, что двусторонний канал представляет замкнутую систему и, следовательно, возникает цепь обратной связи и при определенных условиях возможно самовозбуждение канала. Обобщенная структурная схема двустороннего канала и пути возникновения обратных связей показаны на рис. 3.14.

Рассмотрим прохождение сигналов при передаче от пункта А (п..А) к пункту Б (п.Б). Сигнал от абонета п.А поступает по двухпроводной линии на зажимы 1-1 РУ1 , далее – на зажимы 2-2 РУ1 и через канал односторонней передачи – на зажимы 4-4 РУ2 и далее через зажимы 1-1 РУ2 сигнала поступает по двухпроводной цепи к абоненту п.Б. Если затухание от зажимов 4-4 к зажимам 2-2 РУ2 не равно бесконечности, то сигнал с выхода канала передачи от от п.А к п.Б поступает на вход канала обратного направления передачи и, если затухание от зажимов 4-4 к зажимам 2-2 РУ1 также не равно бесконечности, то сигнал поступает на зажимы 2-2 и на вход канала передачи от п.А к п.Б. Так образуется замкнутая цепь обратной связи от зажимов 4-4 РУ2 к зажимам 2-2 РУ1, через односторонний канал от п.А к п.Б и к зажимам 4-4 РУ2.

Цепь обратной связи образует одиночную замкнутую систему (ОЗС), в которой при определенных условиях возможно самовозбуждение – генерация.
