Рис. 81. Задние углы резьбового резца

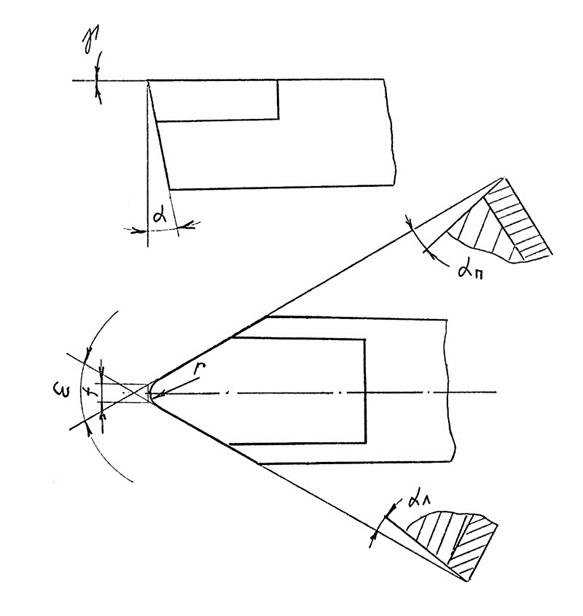

Рис. 80. Геометрические параметры резьбового резца

Рис. 78. Схема резания при многопроходном нарезании резьбы резцом


Рис. 79. Схемы резания при многопроходном нарезании резьбы



Обычно:

Задний угол α в плоскости перпендикулярной оси резьбы обычно задают α = 10 – 12°, для обработки резьб на закаленных сталях α = αл = αп = 6°.

Передний угол γ = 0 – 25° для черновых резцов.

Для чистовых резцов γ = 0° для избежания коррекционных рас­четов профиля резца.

Нарезание резьб плашками

Плашками нарезают наружные резьбы. Во время работы плашку уста­навливают в плашкодержатель. Круглая плашка, подобно гайке, имеет центральное отверстие с резьбой, вокруг которого расположено неско­лько гладких отверстий, пересекающих центральное для образования передней поверхности. Режущие части у плашки выполнены с двух сторон. Плашками работают с теми же движениями что и метчиками.

Геометрия плашек (Рис.82)

Угол режущей части 2φ = 50°. Длина режущей части l1 = (1,5…2)Р. Задний угол α = 7 – 10°, получают затылованием зубьев на режущей части. Передний утл γ = 15 – 20°.

Элементы резания и срезаемого слоя у плашек те же, что и у метчиков.

Метчики и плашки требуют принудительного осевого движения при врезании только по 1 – 2 шага. Дальнейшее осевое движение инструмента осуществляется за счет самозатягивания.



Рис. 82. Основные конструктивные элементы плашки


Фрезерование является одним из наиболее распространенных ви­дов обработки плоскостей, пазов, а также фасонных поверхностей. Главным движением при фрезеровании является вращение фрезы, а движением подачи – обычное поступательное перемещение заготовки.

Типы фрез

По своему назначению фрезы делятся на: 1. цилиндрические, 2. торцовые, 3. дисковые, 4. прорезные и отрезные, 5. концевые, 6. фасонные фрезы.

По конструктивному оформлению фрезы бывают цельными, состав­ными и сборочными, как из быстрорежущих сталей, так и из твердых сплавов. По способу крепления фрезы бывают насадочными и с хвосто­виком.

Элементы резания при фрезеровании

Рассмотрим элементы резания и срезаемого слоя при цилиндри­ческом и торцовом фрезеровании.

Цилиндрическое фрезерование (Рис. 83)

К элементам резания относятся:

t – глубина резания, мм ,

S – подача, мм,

V – скорость резания, м/мин,

В – ширина фрезерования, мм.

К элементам срезаемого слоя относятся:

a – толщина срезаемого слоя,

b – ширина срезаемого слоя.

Различают следующие размерности подачи:

1. Подача на 1 оборот фрезы

S0 – величина перемещения за 1 оборот.

2. Подача на зуб SZ


Рис. 83. Элементы срезаемого слоя при работе прямозубой цилиндрической фрезой


мм/зуб.

Подача минутная SM

мм/мин.

Скорость резания:

м/мин,

где D – диаметр фрезы.

Ширина фрезерования В – величина обрабатываемой поверхнос­ти, измеренная в направлении параллельной оси фрезы.

Толщина срезаемого слоя имеет переменные значения:

Толщина срезаемого слоя в любой точке дуги контакта (мгновенная толщина) определяется:

Для прямозубых фрез ширина срезаемого слоя равна ширине фре­зерования b = B.

Число одновременно работающих зубьев

где Ψ – угол контакта фрезы.

ε – угловой шаг зубьев, фрезы.

Цилиндрическое (также и торцовое) фрезерование может осущест­вляться двумя способами: (Рис. 84)

а) встречное фрезерование,

б) попутное фрезерование.
