Зенкерование и развертывание

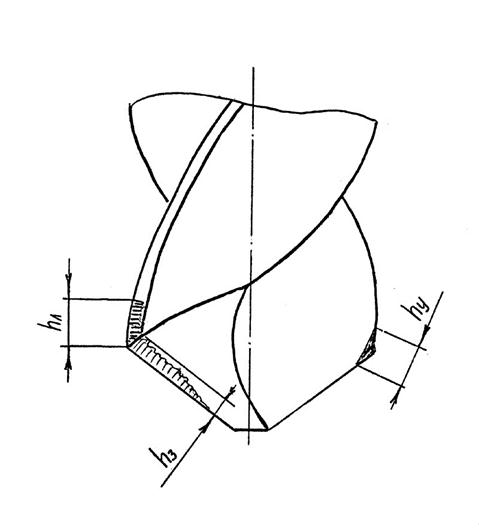

Рис. 63. Схема износа винтового сверла

Рис. 62. Ружейное сверло



KИ – марка инструментального материала,

Kl – отношение l/D,

KK – конструкция сверла,

KW – применяемую СОЖ.

Назначение элементов режима резания

1. Выбор подачи в зависимости от технологических факторов и механических свойств обрабатываемого материала и корректировка ее по данным станка.

2. Задавшись оптимальной стойкостью, подсчитывают скорость резания и ее корректировка по паспортным данным станка.

3. Проверка выбранных режимов по прочности слабого звена механизма подачи и мощности станка.

4. Подсчет машинного времени обработки.


Зенкерование заключается в увеличении диаметра отверстия с целью повышения точности и чистоты обработки. Инструментом являют­ся зенкер, который более жесткий чем сверло, а также большее чи­сло режущих зубьев. Припуск на зенкерование от 1 до 4 мм. на ди­аметр.

Развертывание - процесс окончательной обработки отверстий. Режущим инструментом служит развертка. Высокая точность и чисто­та обработки достигается наличием большого числа зубьев и калибрующей частью. Припуск на развертывание – не более 0,5 мм на ди­аметр.
