Определение деформаций и перемещений

Опыты показывают, что при растяжении длина стержня увели­чивается, а поперечные размеры уменьшаются, при сжатии — наоборот (рис. 2, б).

Для многих материалов при нагружении до определенных пределов опыты показывают следующую зависимость между относительным удлинением стержня ε и напряжениемσ:

ε=σ/E (3)

где ε= Δ l/l=(l1 – l)/l – относительное удлинение стержня; Δ l — абсолютное удлинение стержня; l — длина образца до деформации; l 1—то же, после деформации.

Эта зависимость носит название закона Гука и формулирует­ся следующим образом: линейные деформации прямо пропорциональны нормальным напряжениям.

В формуле (3) E — коэффициент, зависящий от материала и называемый модулем продольной упругости или модулем упру­гости первого рода. Он характеризует жесткость материала, т. е. его способность сопротивляться деформированию.

Поскольку ε — безразмерная величина, то из формулы (3) видно, что единица Е та же, что и σ, т. е. паскаль (Па).

В табл. 1 даны средние значения Е для некоторых мате­риалов.

Таблица 1

Материал Е, МПа Материал Е, МПа
Сталь 2·105 – 2,2·105 Алюминий 0,675·105
Медь 1·105 Чугун 0,75·105 –1,6·105
Дерево 1·104 Стеклопластики 0,18·105 – 0,40·105

Для других материалов значение Е можно найти в спра­вочниках.

Имея в виду, что для стержня постоянного сечения ε=Δ l / l, а σ=N/A,из формулы (З) можно получить формулу для определения полного (абсолютного) удлинения (укорочения) стержня

Δ l = Nl/(ЕА). (4)

Между продольной ε и поперечной ε' деформациями су­ществует установленная экспериментально зависимость

ε'= –ε.(5)

Здесь коэффициент поперечной деформации (коэффициент Пуассона), характеризующий способность материала к попе­речным деформациям. При пользовании формулой (5) удли­нение считается положительным, укорочение – отрицательным. Значение для всех материалов колеблется в пределах 0≤≤ 0,5, а для большинства материалов – от 0,25 до 0.35 (табл.2).

Для стали при упругих деформациях можно принимать ≈0,3. Зная ε', можно определить полное поперечное сужение или расширение стержня ∆b:

ε'= ∆b/b, а ∆b=b–b1(6)

где b первоначальный поперечный размер стержня; b1 по­перечный размер стержня после деформации.

Таблица 2

Материал Материал
Сталь 0,25 – 0,33 Свинец 0,45
Медь 0,31 – 0,34 Латунь 0,32 – 0,42
Бронза 0,32 – 0,35 Алюминий 0,32 – 0,36
Чугун 0,23 – 0,27 Цинк 0,21
Стекло 0,25 Камень 0,16 – 0,34
Бетон 0,08 – 0,18 Каучук 0,47
Пробка 0,00 Фанера 0,07
Целлулоид 0,39

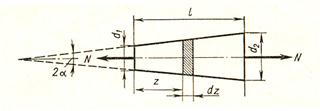

В стержнях переменного сечения (рис. 3) напряжения в поперечных сечениях можно считать распределенными равно­мерно (если угол конусности α≤ 12°) и определять их по той же формуле (2), что и для стержня постоянного сечения.

Рисунок 3

Для определения деформаций стержня переменного сечения, в поперечных сечениях которого действует продольная сила N, найдем сначала удлинение ∆(dz) элемента длиной dz, которое является дифференциалом полного удлинения ∆ l. Согласно за­кону Гука, имеем

∆(dz)= d (∆ l)= Ndz/(ЕА). (7)

Полное удлинение стержня получим, интегрируя выражение (7) в пределах от z=0 до z= l:

(8)

Если N и Е — величины постоянные,то

. (9)

Чтобы воспользоваться этой формулой, необходимо знать закон изменения А в зависимости от z.

Для ступенчатых стержней (рис.4) интегрирование заме­няется суммированием и полное изменение длины бруса опреде­ляется как алгебраическая сумма деформаций его отдельных частей, в пределах которых Е, N и А постоянны:

Например, для стержня согласнорис. 4 имеем

l = ∆ l 1+ ∆ l 2=N1 l 1/(E1A1)+N2 l 2/(E1А2),

где N1=N2=F.

Рисунок 4

Определим теперь удлинение стержня постоянного сечения под действием силы тяжести, представляющей собой нагрузку, равномерно распределенную вдоль стержня (рис. 5, а). Удель­ный вес материала бруса обозначим γ. Рассмотрим деформацию элемента dz, выделенного на расстоянии z от нижнего конца. Он растягивается силой γAz, равной силе тяжести части стержня, расположенной ниже сечения т — п. Удлинение элемента равно

∆(dz)=d (l)= γАzdz/(ЕА)= γ zdz/Е.(11)

Интегрируя это выражениев пределах отz=0 до z = l,получаем удлинение бруса

. (12)

Это выражение можно представить в другом виде, если учесть, что сила тяжести бруса равна G = γ Al, т. е. γ l = G/l. Тогда из (12) получим

. (13)

Следовательно, удлинение бруса постоянного сечения от собственной силы тяжести в два раза меньше удлинения от действия силы, равной силе тяжести бруса и приложенной к его концу.

Перемещение δz; сечения т — п будет равно удлинению части стержня длиной l–z. По формуле (12)имеем

.

На рис.5, б представлена эпюра N. Знак-плюс означает растяжение. Эпюра перемещений представленана рис.5, в.Стрелка на эпюре показывает, что все сечения стержня перемещаются вниз.

Рисунок 5

Литература

Основная

1. Беляев Н.М. Сопротивление материалов, «Наука», М., 1976, [1], гл. I, §§1-5.

2. Дарков А.В., Шпиро Г.С. Сопротивление материалов, «Высшая школа», М., 1975, [2], гл. I, §§1.1-6.1.

3. Васильев В.З. Краткий курс сопротивления материалов с основами теории упругости, издание «Иван Феодоров», Санкт-Петербург, 2001г.

4. Смирнов А.Ф. Сопротивление материалов, «Высшая школа» М., 1975г.

Дополнительная

1.Феодосьев В.И. Сопротивление материалов, «Наука», М., 1975г.

2.Таран В.И. Сопротивление материалов. Пособие по решению задач, издание «Демеу» Алматы, 1992, 204 с.
