Конструкция и принцип действия. Групповой переключатель (рис

Групповой переключатель (рис. 72) состоит из контакторных элементов J, укрепленных на сварном каркасе 3, кулачкового вала 4 с изоляционными шайбами, пневматического привода 5 и барабана блока вспомогательных контактов 7,

Контакторные элементы пере­ключаются кулачковыми шайбами, насаженными на стальной шести­гранный вал. Вал вращается в под­шипниках, установленных в бокови­нах каркаса. На одной из боковин каркаса укреплен пневматический двухпозиционный привод 5. В цилин-, дре пневматического привода поме­щены два поршня, скрепленных межлу собой зубчатой рейкой, которая «ходит в зацепление с шестерней 6, насаженной на кулачковый вал.

Воздухораспределитель 10, состо­ящий из включающего и выключаю­щего электромагнитных вентилей, подает воздух в правую или левую по­лость цилиндра, приводя в движение поршни, а вместе с ними зубчатую рейку и кулачковый вал. Каждый поршень имеет две уплотнительные резиновые манжеты и войлочное кольцо для смазки рабочей поверхно­сти цилиндра. Вращение кулачково­го вала передается через зубчатую передачу, расположенную со сторо­ны привода, барабану блока вспомо­гательных контактов, который при этом замыкает соответствующие кон­тактные пальцы 8, закрепленные на держателе 9. Очередность замыка­ния контакторных элементов соот­ветствует диаграммам замыкания контактов (рис. 73). Для предотвра­щения переброса дуги при разрыве тока между контакторными элемен­тами установлены асбестоцементные перегородки 2 (см. рис. 72).

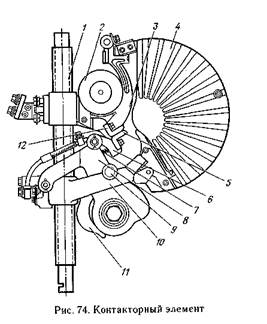

Контакт о рный элемент (рис. 74) состоит из изолированного стального стержня /, на котором установлены верхний 3 и нижний 10 латунные кронштейны. На верхнем кронштей­не, который одновременно является дугогасительным рогом, закреплены дугогасительная катушка 2 и непод­вижный контакт 12. Один конец ка­тушки изолирован от кронштейна и является выводом, другой приварен к кронштейну.

На нижнем кронштейне шарнир-но закреплен латунный контактный рычаг 8. Подвижной контакт 5 за­креплен на держателе 6, ось которого связана с контактным рычагом. Для прохождения тока на держателе за­креплен гибкий кабель, который под­соединен к выводу на кронштейне 10.

Контактный рычаг имеет два ро­лика 9, соприкасающихся с профи­лем кулачковой шайбы, и хвостовик //, по которому ударяет специальный выступ на кулачковой шайбе при ее повороте, тем самым обеспечивая размыкание контактов в случае их сва­ривания. Контактное нажатие осуще­ствляется пружиной 7. Замыкание и размыкание контактов происходят при перекатывании роликов контакт­ного рычага по рабочему профилю кулачковой шайбы.

На кронштейнах установлена ла-биринтно-щелевая дугогасительная камера 4, охватываемая снаружи с обеих сторон главными полюсами из стального листа, закрепленными на сердечнике дугогасительной катуш­ки. В случае съема камеры полюсы откидывают вверх, при этом открыва­ется доступ к контактам.

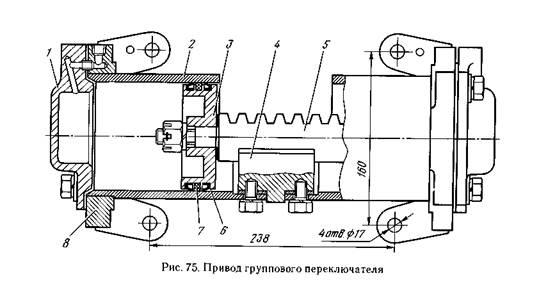

Привод группового переключате­ля (рис. 75) двухпозиционный. Ци­линдр привода представляет собой стальную трубу 2, на концах которой напрессованы и приварены держате­ли 8, служащие для крепления кры­шек к цилиндру и самого цилиндра к каркасу аппарата.

Крышки / цилиндра отлиты из чу­гуна. Воздух подается по трубопрово­ду от вентиля в держатель 8 и далее через систему отверстий в крышку. Таким образом, съем крышки для сборки или ревизии цилиндра возмо­жен без съема системы трубопрово­да.

Два поршня 3 цилиндра скрепле­ны между собой зубчатой рейкой 5. Фиксация положений поршня приво­да осуществляется упорами 4. Для предотвращения утечки воздуха в поршне установлены две резиновые манжеты 6 и войлочное кольцо 7, ко­торое служит также для смазывания внутренней поверхности (зеркала) цилиндра.
