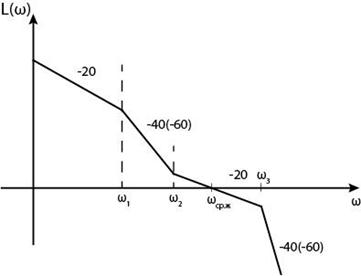

При ГОС желаемые частотные характеристика берутсяодной из разновидностей типовых с чередованием наклонов как показано на рисунке ниже:
| 1) | -20 дБ/дек | -40 | -20 | -40 |
| 2) | -20 | -60 | -20 | -40 |
| 3) | -20 | -40 | -20 | -60 |
| 4) | -20 | -60 | -20 | -60 |
Участок в окрестности частоты среза
с наклоном
должен быть не менее 1 декады.
должна находиться посередине этого отрезка.
Именно посередине будет максимум ФЧХ, то есть наибольший запас по фазе на частоте среза. До частоты
и на частотах больших

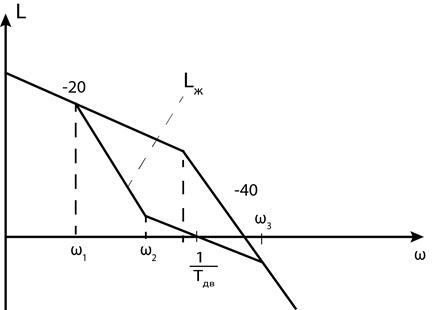

Лачх желаемая и исходная должны совпадать. ЛАЧХ исходная должна быть выше одной из контрольных точек на единичной частоте (в зависимости от класса точности выбранных сельсинов). ЛАЧХ желаемая (скорректированной системы) обязательно должна лежать выше соответствующей контрольной точки на частоте эквивалентной синусоиды
.
