Окуляр

Урок

Разработала преподаватель Некрасова И.А.

Производства полупроводниковых приборов и ИМС

ОБЩАЯ ТЕХНОЛОГИЯ

Минск 2000 г.

Основы ЭВГ.

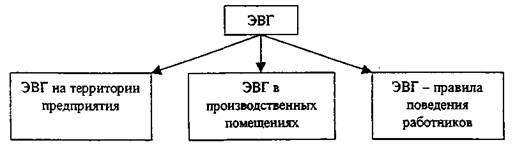

Электронно-вакуумная гигиена - это комплекс технических и санитарных мероприятий, обеспечивающих высокую чистоту производства, которая необходима для получения качественной продукции.

Исключительно важное значение для обеспечения высокого процента выхода годных ИМС имеют стабильность климатических параметров производственных помещений (температура и влажность), а также высокая чистота производственной атмосферы, технологических газов и жидкостей, использование сверхчистых материалов.

С точки зрения ЭВГ воздушная среда производственного помещения характеризуется запыленностью. Присутствие в воздухе механических частиц (пыли) является одной из причин брака ИМС.

По степени запыленности производственные помещения подразделяют на 6 классов:

Класс чистоты	Максимальное число частиц размером > 0,5 мкм на 1 литр воздуха	Участки
	0,035	обеспыленная зона установки
	0,35	обеспыленная зона установки
	3,5	обеспыленная зона установки
		чистая комната
		чистое помещение
		сборка

Особенно тщательно оборудуются помещения 1 - 1000 классов, которые называют чистыми комнатами или гермозонами.

Чистая комната - это рабочее помещение, где размещается технологическое оборудование и выполняются технологические операции. В чистой комнате обеспечиваются не только определенные температура (22° ± 0,5°С), влажность (45 ± 5% относительной влажности), запыленность, давление, но и определенные скорость и направление перемещения воздуха, способствующие эффективному удалению пыли, образующейся при работе оборудования и движениях персонала.

Высокая степень обеспыленности достигается в ограниченных, локальных рабочих объемах – обеспыленных зонах установки.

В производстве ИМС в больших количествах используется вода. В воде не должно быть механических частиц, растворенных солей и газов, примесей металлов, микроорганизмов. Процесс очистки воды называется деионизацией, а получаемая при этом вода - деионизованной. Удельное сопротивление такой воды достигает 18 Мом • см (для сравнения: водопроводная вода имеет удельное сопротивление 3 - 6 КОм • см, а идеально чистая (теоретически) вода - 25 МОм • см.).

Микроскопы.

Назначение оптических приборов заключается в том, чтобы дать на сетчатке глаза увеличенное изображение удаленных или близких, но малых по размерам, предметов.

Для получения больших увеличений (до 2000) применяется оптический прибор, называемый микроскопом. Онсостоит из двух оптических систем - объектива и окуляра, разделенных значительным по сравнению с их фокусными расстояниями промежутком.

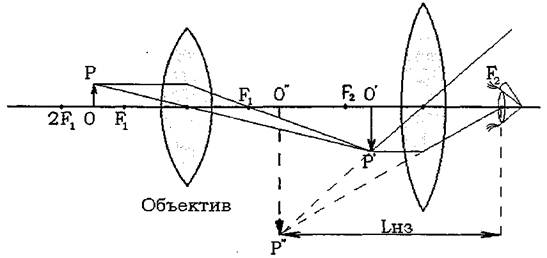

Рассматриваемый предмет ОР помещается перед фокусом объектива F₁ в непосредственной близости от него. Объектив дает увеличенное, действительное, перевернутое изображение предмета О'Р', которое рассматривается через окуляр как через лупу. Изображение О'Р' располагается между окуляром и его фокусом F₂ на небольшом расстоянии от него. В этом случае получается прямое, увеличенное, мнимое изображение 0"Р", которое рассматривается глазом. Положение окуляра подбирается так, чтобы расстояние от изображения до глаза равнялось расстоянию наилучшего зрения Lнз т.е. наименьшему расстоянию, на котором предмет можно рассматривать без утомления. Для нормального глаза Lнз = 25 см.

Для получения больших увеличений нужно уменьшать фокусные расстояния объектива и окуляра. Более сложные микроскопы состоят из нескольких линз.

На базовом предприятии НПО "Интеграл" оператор кристального производства обязан контролировать качество проведенного им технологического процесса. Этот контроль проводится на отечественных микроскопах МБС-9; МБС-10 (предназначен для визуального наблюдения, увеличение 100); ММУ-3 (предназначен для визуального наблюдения и для измерения линейных размеров; увеличение от 80 до 476); МИИ - 4 (предназначен для контроля размеров элементов микросхем и определения высоты их рельефа; увеличение 500), а также на зарубежных микроскопах ERGOLUX (предназначен для визуального наблюдения и для измерения линейных размеров, увеличение до 2000, производство - Германия); JENATECH (предназначен для визуального наблюдения и для измерения линейных размеров, увеличение до 1600, производство - Германия); Wild (предназначен для визуального наблюдения и для измерения линейных размеров, увеличение до 1600, производство - Швейцария) и некоторых других.

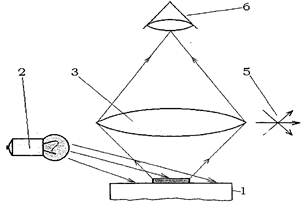

Все типы микроскопов можно систематизировать и выделить унифицированные узлы и детали, имеющиеся в каждом из них:

1. предметно- располагающая система - часть конструкции микроскопа, предназначенная для расположения и фиксации объекта наблюдения;

2. осветительная система - часть конструкции микроскопа, обеспечивающая освещение объекта наблюдения;

3. центральная оптическая система - часть конструкции микроскопа, содержащая большую часть оптических узлов и обеспечивающая увеличение объекта наблюдения;

4. крепежно-монтажная система - это крепежные и стопорные винты, которые соединяют и стопорят узлы и детали микроскопа;

5. настраивающая и фокусирующая система;

6. наблюдательная система - часть конструкции микроскопа, обеспечивающая
наблюдение объекта.
