Решение. Пример 3.2. Три оценки продолжительности операций

Пример 3.2. Три оценки продолжительности операций

В этом примере используются данные из примера 3.1, но продолжительность каждой операции устанавливается на осно­ве трех оценок.

1. Составьте перечень всех операций, которые нужно выпол­нить в ходе проекта.

2. Определите последовательность выполнения этих операций и постройте сетевой график, отображающий эту последова­тельность.

3. Для определения продолжительности операций использу­ются три следующие оценки:

а— оптимистическая оценка продолжительности: мини­мальный реальный период времени, в течение которого мо­жет быть выполнена операция. (Существует очень небольшая вероятность, которая обычно оценивается как 1%, что данная операция будет завершена в более короткие сроки);

т — наиболее вероятная оценка продолжительности: наиболее точное предположение периода времени, необхо­димого для выполнения конкретной операции. Поскольку т является наиболее вероятной продолжительностью, это значение представляет собой также моду /3-распределения, о котором мы более подробно поговорим в п. 4;

b — пессимистическая оценка продолжительности: мак­симальный реальный период времени, в течение которого операция должна быть выполнена. (Существует очень не­большая вероятность, которая обычно оценивается как 1%, что выполнение данной операции займет больше времени).

Как правило, эти оценки даются непосредственными ис­полнителями конкретной операции.

Вычислите ожидаемое время (Expected TimeЕТ) каждой операции. Оно рассчитывается по формуле:

Этот расчет основан на статистической концепции β- распределения, согласно которой наиболее вероятная оценка продолжительности операции (т) весит в 4 раза больше, чем оптимистическая (а) или пессимистическая (b)оценки про­должительности, β -распределение вероятностей отличается универсальностью, оно может принимать разные формы и в упрощенной версии, позволяет прямо вычислять среднее зна­чение операции и среднеквадратическое отклонение.

5. Определите критический путь. Критический путь опреде­ляется так же, как в обсужденном нами примере для одно­значной оценки продолжительности операций, но с исполь­зованием значений ожидаемого времени.

6. Вычислите дисперсию (σ2) продолжительности операции. Дисперсия (σ2) для ожидаемого времени каждой операции вычисляется по формуле:

Как видно, дисперсия представляет собой квадрат разности двух крайних значений продолжительности времени, разде­ленной на 6. Таким образом очевидно, что, чем больше эта разница, тем больше значение дисперсии.

Определите вероятность завершения проекта в назна­ченный срок. Использование трех оценок продолжительно­сти операций дает возможность оценивать степень неопре­деленности срока завершения проекта. Это осуществляется следующим образом:

а) сложите значения дисперсий всех операций, располо­женных на критическом пути. (Случаи, когда для проекта определено больше одного критического пути, описаны в следующем примере);

б) подставьте это значение, а также назначенный срок окончания проекта и ожидаемое время завершения проекта в формулу аргумента функции Лапласа Z, которая имеет следующий вид:

где:

D — назначенный срок окончания проекта;

Те — ожидаемое время завершения проекта. Ожидаемое время завершения проекта — это сумма продолжительностей всех операций, расположенных на критическом пути;

сумма дисперсий продолжительностей опера­ций, лежащих на критическом пути;

c) вычислите значение аргумента Z;

d) используя значение Z, определите вероятность завер­шения проекта в назначенный срок (для этого следует воспользоваться таблицей нормального распределения вероятностей).

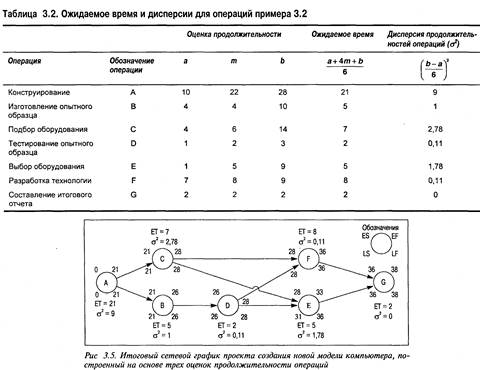

Результаты выполнения всех описанных выше действий для нашего примера приведены в табл. 3.2.

Сетевой график проекта в данном случае аналогичен ранее построенному графику на рис. 3.4 с той лишь разницей, что продолжительности операций являются средневзвешенными значениями. Критический путь определяется так же, как было описано выше, и его продолжительность используется по тому же назначению. Основное различие между методом однознач­ной оценки продолжительности операций и методом с тремя оценками (оптимистической, наиболее вероятной и пессими­стической) заключается в том, что во втором случае можно оп­ределить степень вероятности завершения проекта в заданные сроки. На рис. 3.5 изображен итоговый сетевой график для рассматриваемого нами проекта со всеми рассчитанными па­раметрами.

Поскольку в данном сетевом графике два критических пути, необходимо принять решение, какие дисперсии сле­дует использовать, чтобы максимально точно определить вероятность выполнения проекта в заданный срок. Тради­ционный подход заключается в использовании пути с наи­большей суммарной дисперсией, поскольку в этом случае внимание управленческого персонала будет направлено на операции, которые имеют большой разброс оценок про­должительности, а значит и обширную дисперсию. Следо­вательно, в нашем примере для определения вероятности завершения проекта должны быть использованы дисперсии операций А, С, F и G. Таким образом,

= 9 + 2,78 + 0,11 + 0 = 11,89. Предположим, что ме­неджер хочет узнать, насколько вероятно завершить реали­зацию проекта за 35 недель, т.е. D = 35. Раньше было определено, что ожидаемое время окончания проекта состав­ляет 38 недель. Подставив эти значения в формулу Z получаем

В соответствии с Приложением распределения находим, что значе­нию
Z= — 0,87 соответствует вероятность 0,19. Это озна­чает, что менеджер проекта имеет лишь 19%-ный шанс выполнить проект в 35-недельный срок. Обратите внима­ние, что данная степень вероятности характеризует, по сути, только критический путь ACFG. Поскольку в сете­вом графике есть еще один критический путь, а также другие пути, которые в ходе реализации проекта тоже могут стать критическими, фактическая вероятность вы­полнения проекта за 35 недель будет меньше 0,19.

3. Модель "время-затраты"

На практике менеджеры проектов уделяют затратам не меньше внимания, чем сроку выполнения проекта. В связи с этим были разработаны так называемые модели типа "время—затраты". Эти модели представ­ляют собой расширенный вариант методов PERT и СРМ и используются для создания графиков минимальных затрат для всего проекта в целом и кон­троля над расходами в ходе реализации проекта.

Основной предпосылкой составления графика мини­мальных затрат является то, что между сроком выполне­ния операции и стоимостью проекта существует опреде­ленная взаимосвязь. Если нужно ускорить выполнение операции, то затрачиваются дополнительные средства на такое ускорение операции, сохраняя при этом средства на поддержание (либо продолжение) проекта. Затраты, свя­занные с досрочным выполнением операций, получили название прямых издержек операций и они увеличивают издержки по проекту в целом. Такие издержки обычно связаны с рабочей силой, например за­траты на оплату сверхурочной работы, наем дополнитель­ных работников, перемещение рабочих с других опера­ций; либо с ресурсами: закупка или аренда дополнитель­ного или более эффективного оборудования и использование дополнительных вспомогательных уст­ройств и приспособлений.

Издержки, связанные с поддержанием проекта, назы­вают косвенными издержками проекта. К ним относятся накладные расходы, расходы на содержание производственных помещений, дополнитель­ные издержки в виде перерасходов каких-либо ресурсов, а также, в определенных контрактных ситуациях, издержки на выплату штрафов или на неучтенные поощрительные платежи. Поскольку прямые издержки операций и косвенные издержки проекта на протяжении проекта действуют разнонаправленно, при составлении графика затрат очень важно определить та­кую продолжительность проекта, при которой они были бы сведены к минимуму, или, иными словами, найти зо­лотую середину в компромиссе время—затраты.

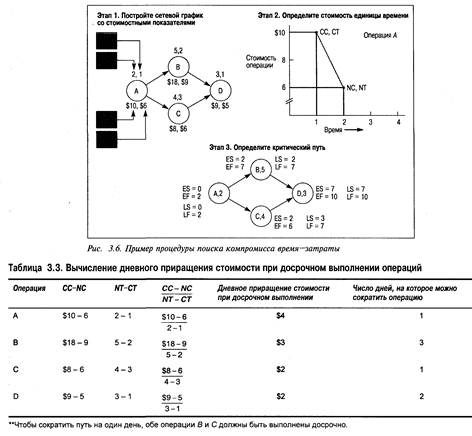

Процесс поиска такого компромисса состоит из пяти описанных дальше этапов. Для их пояснения рассмотрим простой сетевой график, состоящий из четырех операций, взятых из графика, изображенного на рис. 3.3. Наш но­вый график показан на рис. 3.6.

Предположим также, что косвенные издержки остают­ся неизменными на протяжении восьми дней, а затем увеличиваются на 5 долларов в день.

1. Постройте сетевой график. Этот график должен вклю­чать следующие данные по каждой операции:

a) нормальная стоимость (Normal Cost — NQ, т.е. наи­меньшая ожидаемая стоимость данной операции. (На графике это меньшее из двух числовых показателей затрат, указанных под каждым узлом на рис. 3.6);

b) нормальный срок (Normal Time — NT), время, соот­ветствующее нормальной стоимости;

c) продолжительность досрочного выполнения опера­ции (Crash Time — СТ), наименьший срок, в течение которого можно выполнить операцию;

d) стоимость досрочного выполнения операции (Crash Cost — CQ, т.е. стоимость, соответствующая уско­ренному выполнению операции.

2. Определите приращение стоимости при досрочном выпол­нении каждой операции за единицу времени (предположим, за день). Взаимосвязь между временем выполнения опе­рации и ее стоимостью можно графически отобразить, нанеся координаты СС и СТ на графике и соединив их с координатами NT и NC с помощью выпуклой, вогнутой или прямой линии, либо каким-либо другим способом, в зависимости от структуры фактической себестоимости выполнения операции. В нашем примере на рис. 3.6 для всех операций примем линейную связь между продолжительностью и стоимостью. Такое допущение очень часто применяется на практике, по­скольку оно упрощает определение дневного прираще­ния стоимости при досрочном выполнении операции.

Его, в этом случае, можно легко получить через наклон прямой по следующей формуле:

Наклон = CC-NC

NT-CT'

Если допущение о линейном характере этой взаимосвя­зи неправильно, стоимость досрочного выполнения операции придется определять графически для каждого дня операции, на который ее можно уменьшить. Вы­числения дневного приращения стоимости при ускорении выполнения всех операций рассматриваемого нами проекта приведены в табл. 3.3.

3. Определите критический путь. В нашем простом примере сетевого графика критический путь составит 10 дней. На критическом пути будут расположены операции А, В и D.

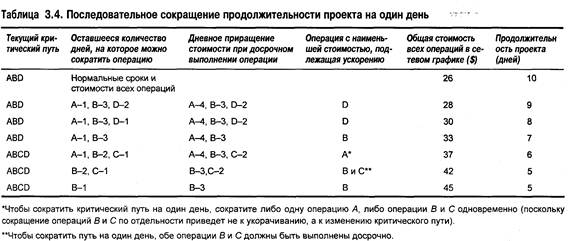

4. Сократите критический путь с наименьшим приростом стоимости. Самый простой метод выполнения этой зада­чи заключается в следующем: начните с исходного нор­мального графика, сократите его критический путь на один день, удалив его из операции с наименьшей стои­мостью. Затем проведите перерасчет, определите новый критический путь и опять сократите его на один день. Повторяйте эту процедуру до тех пор, пока продолжи­тельность проекта не станет отвечать вашим потребно­стям, либо до того момента, когда этот срок уже нельзя будет сократить. В табл. 3.4 отображен ряд последова­тельных сокращений сетевого графика на один день.

5. Постройте графики прямых, косвенных и общих издержек и найдите точку минимальных суммарных затрат. На рис. 3.7 представлены такие графики для нашего при­мера, причем принято, что косвенные затраты сохраня­ются неизменными (10 долларов в день) на протяжении восьми дней, а в последующих два дня увеличиваются ежедневно на 5 долларов. График прямых издержек по­строен на основе данных из табл. 3.4.

Сложив косвенные и прямые издержки каждого дня, вы получите кривую общей стоимости проекта. Как видно из рис. 3.7, минимальное значение (40 долларов, т.е. 30 долларов прямых издержек, плюс 10 долларов косвенных) этой кривой приходится на восьмой день.
