Лекция 12

Раздел детали машин

Не существует абсолютной, полной и завершённой классификации всех существующих деталей машин, т.к. конструкции их многообразны и, к тому же, постоянно разрабатываются новые.

Для ориентирования в бесконечном многообразии детали машин классифицируют на типовые группы по характеру их использования.

ПЕРЕДАЧИ передают движение от источника к потребителю.

ВАЛЫ и ОСИ несут на себе вращающиеся детали передач.

ОПОРЫ служат для установки валов и осей.

МУФТЫ соединяют между собой валы и передают вращающий момент.

СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ (СОЕДИНЕНИЯ) соединяют детали между собой.

УПРУГИЕ ЭЛЕМЕНТЫ смягчают вибрацию и удары, накапливают энергию, обеспечивают постоянное сжатие деталей.

КОРПУСНЫЕ ДЕТАЛИ организуют внутри себя пространство для размещения всех остальных деталей, обеспечивают их защиту.

Современные машины приводятся в движение главным образом топливными и электрическими двигателями. В силу специфики законов термогазодинамики и электромагнетизма, эти двигатели более быстроходны, чем было бы удобно для человека, к тому же их скорость сложно и плохо регулируется. Возникает необходимость согласования режимов работы двигателя и исполнительного органа, с которым, собственно, и имеет дело оператор. Для этого созданы передачи.

Механическими передачами или просто передачами называются механизмы, которые преобразуют параметры движения от двигателя к исполнительным органам машины.

Механическая энергия передаётся, как правило, с преобразованием скоростей и вращающих моментов, а иногда с преобразованием вида и закона движения.

Передачи по принципу работы разделяются на:

Передачи зацеплением:

- непосредственным контактом (зубчатые и червячные);

- гибкой связью (цепные, зубчато-ременные).

Передачи трением (сцеплением трущихся поверхностей):

- с непосредственным контактом поверхностей (фрикционные);

- с гибкой связью (ременные).

Передачи зацеплением передают движение с помощью последовательно зацепляющихся зубьев.

12.2.1. Цилиндрические зубчатые передачи передают вращающий момент между параллельными валами.

Прямозубые колёса (около 70%) применяют при невысоких и средних скоростях, когда динамические нагрузки от неточности изготовления невелики, в планетарных, открытых передачах, а также при необходимости осевого перемещения колёс.

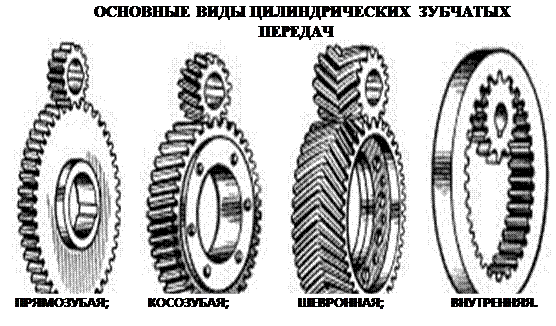

Рис.12.1

Косозубые колёса (более 30%) имеют большую плавность хода и применяются для ответственных механизмов при средних и высоких скоростях.

Шевронные колёса имеют достоинства косозубых колёс плюс уравновешенные осевые силы и используются в высоконагруженных передачах.

Колёса внутреннего зацепления вращаются в одинаковых направлениях и применяются обычно в планетарных передачах.

Выбор параметров цилиндрических зубчатых передач обусловлен конструктивными и технологическими условиями.

Передаточное отношение U определяется соотношением угловых скоростей (ω) или частот вращения (n) ведомого и ведущего колёс

U = ω₁ / ω₂ = n₁ / n₂ =d₂/d₁=z₂/Z₁

Здесь и далее индексы 1 и 2 расставлены в порядке передачи механической энергии 1- ведущее (шестерня), 2- ведомое (колесо). Учитывая, что в зацепление входят колёса с одинаковым модулем (ГОСТ 9563-60), можно задавшись числом зубьев шестерни Z₁ найти число зубьев колеса Z₂ = U * Z₁. Передаточное число U ограничено габаритами зубчатой передачи.

Его рекомендуется принимать в диапазоне от 2 до 6. Нормальный ряд значений U стандартизирован в ГОСТ 2185-66.

Ширина колеса задаётся обычно коэффициентом ширины Y_a= b / A_w, где b – ширина венца; A_w – межосевое расстояние (ГОСТ 2185-66).
