Нелинейные ограничители перенапряжений на класс напряжения 110 - 220 кВ серии EXLIM. Ограничители выпускаются по техническим условиям ТУ 16-97 №1БП.768004ТУ, согласованным с РАО "EЭС России" и Главгосэнергонадзором РФ, соответствуют стандарту МЭК 99-4; имеют сертификаты безопасности и соответствия.

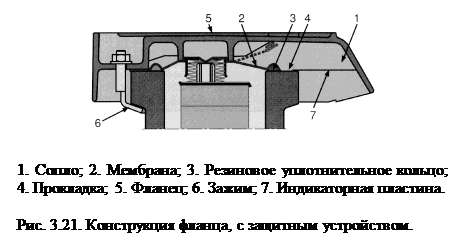

Ограничители состоят из одного или нескольких герметичных модулей, каждый из которых содержит одну колонку варисторов, выполненных на основе оксида цинка. Уплотнение на торцах модулей состоит из мембраны, изготовленной из нержавеющей стали, и кольцевых резиновых прокладок. Мембрана эксцентрически крепится к фланцу и создает постоянное давление на резиновую прокладку, лежащую на поверхности изолятора. Такая система обеспечивает эффективное уплотнение даже при старении прокладки (см. рис. 3.21).
Уплотнительная система выполняет также роль предохранительного устройства. В случае, если по какой-либо причине ограничитель перегружается и при этом внутри модуля повышается давление, мембрана под давлением газов отгибается и ионизированный газ выходит через сопла. Сопла направлены встречно по отношению друг к другу, что создает встречное направление газовых потоков, предотвращая разрушение изолятора. Потоки истекающих газов выбрасывают из сопел индикаторные пластины яркого цвета, что указывает на происшедшую перегрузку ОПН, который после этого должен быть заменен.
Металлические фланцы крепятся к изоляторам либо специальными зажимами - клипсами, либо сцементируются с фарфоровой покрышкой. Крепление с клипсами является эластичным и позволяет избежать концентрации механических напряжений на изоляторе, например, при землетрясениях, или во время быстрых изменений температуры окружающего воздуха.
Крепление фланцев цементированием придает ОПН более высокую механическую прочность. Особенно это касается ОПН, состоящих из нескольких модулей.
Предлагаемые к поставке ОПН комплектуются линейным выводным зажимом, заземляющим зажимом и изолирующим основанием.
Основные параметры нелинейных ограничителей перенапряжений производства компании ABB приведены в таблице 3.26.
Таблица 3.26. Основные технические характеристики нелинейных ограничителей перенапряжений производства компании ABB
| Наименование параметра | Норма | |||||||||||||
| R096-CM123 R096-CH123 | R108-CM123 R108-CH123 | R120-CH123 R120-CV123 | Q108-ЕM123 Q108-ЕH123 | Q120-ЕН123 Q120-ЕV123 | Q192-EH245 | Q192-EV245 | Q216-EH245 | Q216-EV245 | P192-GH245 | |||||
| Класс напряжения сети, кВ действ. | ||||||||||||||
| Наибольшее длительно допустимое рабочее напряжение (Uнр), кВ действ. | ||||||||||||||
| Номинальное напряжение (Uн), кВ действ. | ||||||||||||||
| Номинальный разрядный ток, кА | ||||||||||||||
| Удельная энергоемкость одного импульса тока: - (2000 мкс, 550 А (850 А*)), кДж/кВ Uнр - (2000 мкс, 900 А (850 А*)), кДж/кВ Uнр - (2000 мкс, 1350 А (850 А*)), кДж/кВ Uнр | 2,5 - - | - 4,5 - | - - 7.0 | |||||||||||
| Ток взрывобезопасности, кА | ||||||||||||||
| Удельная длина пути утечки изоляции, см/кВ | 2,0 2,5 | 2,0 2,5 | 2,5 3,1 | 2,0 2,5 | 2,5 3,1 | 2,5 | 3,1 | 2,5 | 3,1 | 2,5 | ||||
Основные преимущества ОПН:
· - возможность выбора ОПН, имеющего характеристики соответствующие требованиям наилучшей защиты конкретного участка сети или электрооборудования;
· - высокая надежность конструкции в целом и стойкость к воздействию всех факторов окружающей среды;
· - малые токи утечки;
· - высокая поглощаемая энергия;
· - отсутствие необходимости периодического контроля параметров ограничителя при эксплуатации;
· - взрывобезопасность конструкции
Для контроля наличия и количества перенапряжений возникающих в месте установки ОПН, могут быть использованы счетчики импульсов разрядного тока типа EXCOUNT - A
Счетчик выполнен в корпусе из алюминия, обеспечивающем стойкость ко всем факторам воздействия окружающей среды. Конструкция счетчика гарантирует безопасность персонала и стабильную защитную характеристику ОПН.
Компания «Севзаппром». ООО «Севзаппром» - это разработка и производство защитных аппаратов – ограничителей перенапряжений - на классы напряжений от 0,4 до 750 кВ в фарфоровой и полимерной изоляционной покрышке. ООО «Севзаппром» - новое имя на рынке электротехнической продукции. Однако, залог успешной и качественной работы предприятия это:
· коллектив, который объединил научных и производственных (технических) специалистов, имеющих более чем 25 летний опыт разработки и производства ограничителей перенапряжений, долгое время проработавших на предприятии, являвшемся пионером в производстве ограничителей перенапряжений (НПО «Электрокерамика», КФЗ, НИИ «Электрокерамика»);
· кооперация с производителями комплектующих для ограничителей перенапряжений, имеющих стабильное и качественное производство, подтвержденное соответствующими сертификатами;
· наличие собственной аттестованной испытательной станции;
· тесное взаимодействие с ведущими научными и испытательными центрами;
· сертификация и лицензирование всей выпускаемой продукции в соответствии с требованиями ГОСТов, стандартов МЭК, регистра сертификации на федеральном железнодорожном транспорте, федеральной службы по экологическому, технологическому и атомному надзору;
· внедрение системы менеджмента качества в области разработки, проектирования и производства продукции.
Ограничители перенапряжений нелинейные на класс напряжения 110, 220 кВ. Ограничители перенапряжений нелинейные с полимерной внешней изоляцией предназначены для защиты электрооборудования класса напряжения 110, 220 кВ, работающего в сети с эффективно заземленной нейтралью (коэффициент замыкания на землю не выше 1,4), от грозовых и коммутационных перенапряжений.
Ограничитель перенапряжений может эксплуатироваться в условиях открытого воздуха или внутри помещений при температуре окружающей среды от минус 60 до плюс 50 С.
Высота установки над уровнем моря до 1000 м.
Относительная влажность воздуха при температуре плюс 25 С до 100%.
Толщина корки льда до 20 мм.
Скорость ветра без гололеда не более 40 м/с.
Скорость ветра при гололеде не более 15 м/с.
Нелинейные ограничители напряжений собираются как фарфоровом, так и полимерном корпусе (изоляция). Конструкция ОПН с фарфоровой изоляцией показана на рисунке 3.22.
Основные параметры нелинейных ограничителей перенапряжений производства ООО «Севзаппром» приведены в таблице 3.27.
Таблица 3.27. Основные технические характеристики нелинейных ограничителей перенапряжений производства ООО «Севзаппром»
| Наименование параметра | Норма | |||||||||
| ОПН-П, Ф-110/73/10/400 (550*) УХЛ 1 | ОПН- П, Ф-110/73/10/400 (550*) II* УХЛ 1 | ОПН- П, Ф-110/77/10/400 (550*) УХЛ 1 | ОПН- П, Ф-110/77/10/400 (550*) II* УХЛ 1 | ОПН- П, Ф-110/82/10/400 (550*) УХЛ 1 | ОПН- П, Ф-220/146/10/550 УХЛ 1 | ОПН- П, Ф-220/146/10/550 II* УХЛ 1 | ОПН- П, Ф-220/154/10/550 УХЛ 1 | ОПН- П, Ф-220/154/10/550 II* УХЛ 1 | ОПН- П, Ф-220/165/10/550 УХЛ 1 | |
| Класс напряжения сети, кВ действ. | ||||||||||
| Наибольшее длительно допустимое рабочее напряжение (Uнр), кВ действ. | ||||||||||
| Номинальное напряжение (Uн), кВ действ. | ||||||||||
| Номинальный разрядный ток, кА | ||||||||||
| Удельная энергоемкость одного импульса тока: -(2000 мкс, 400 А), кДж/кВ Uнр -(2000 мкс, 550 А), кДж/кВ Uнр | 2.1 (2.8*) | - 2.8 | ||||||||
| Взрывобезопасность при токе короткого замыкания 0,2 с, кА | 40 kA | |||||||||
| Длина пути утечки внешней изоляции, см, не менее |
Компания Siemens. Основанная в 1847 г. в Берлине молодым инженером и изобретателем Вернером Сименсом, механиком Иоганном Георгом Гальске и их компаньоном Иоганном Георгом Сименсом (двоюродным братом Вернера) "Телеграфно - строительная компания Сименс и Гальске" с момента своего создания принадлежала к числу наиболее динамичных предприятий, работающих в сфере электротехники. В течение считанных десятилетий с момента основания, фирма из небольшой мастерской, занимающейся точной электромеханикой, превратилась в одно из крупнейших электротехнических предприятий мирового уровня. Движущей силой этого роста стало сочетание инновационного потенциала, интернациональный размах активности фирмы и ее успешная предпринимательская политика.
Принципиальную роль в становлении молодого предприятия сыграло развитие первого зарубежного бизнеса фирмы - в России.
Деловые связи между Россией и фирмой "Сименс" основываются на 150-летнем опыте плодотворной совместной работы.
Деловая активность "Сименс" в России ориентирована на рост российского отделения и содействие экономическому росту страны. Работая сегодня в Российской Федерации фирма "Сименс" осуществляет сбыт самого современного оборудования, внедряет новые технологии, осуществляет трансфер ноу-хау и способствует созданию добавленной стоимости в стране. За последние годы сумма инвестиций фирмы в России превысила 125 млн. евро.
В Российской Федерации присутствует региональное отделение концерна Siemens AG - ООО "Сименс" (энергетика, промышленность, информатика и связь, медицина и транспорт). Максимальный учет пожеланий и нужд заказчика предполагает оказание консультаций и предоставление услуг на местах. "Сименс" присутствует в крупнейших промышленных центрах России - от Санкт-Петербурга до Владивостока, располагая разветвленной сетью региональных бюро, сервисных центров и центров работы с заказчиками.
К настоящему времени фирма "Сименс" создала с российскими партнерами 9 совместных предприятий.
Ограничители перенапряжений нелинейные на класс напряжения 110, 220 кВ. Ограничители перенапряжений нелинейные предназначены для защиты электрооборудования класса напряжения 110, 220 кВ, работающего в сети с эффективно заземленной нейтралью (коэффициент замыкания на землю не выше 1,4), от грозовых и коммутационных перенапряжений.
Ограничитель перенапряжений может эксплуатироваться в условиях открытого воздуха или внутри помещений при температуре окружающей среды от минус 60 до плюс 50 С.
Высота установки над уровнем моря до 1000 м.
Относительная влажность воздуха при температуре плюс 25 С до 100%.
Толщина корки льда до 20 мм.
Скорость ветра без гололеда не более 40 м/с.
Скорость ветра при гололеде не более 15 м/с.
Основные параметры нелинейных ограничителей перенапряжений производства компании Siemens приведены в таблице 3.28.
Таблица 3.28. Основные технические характеристики нелинейных ограничителей перенапряжений производства компании Siemens
| Наименование параметра | Норма | ||||||
| 3 ЕР4 096-1 РD21-1NE1 | 3 ЕР4 096-2 РD21-1NE1 | 3 ЕР4 096-2 РD31-1NE1 | З ЕР2 192-2РD32-1NЕ1 | ||||
| Класс напряжения сети, кВ действ. | |||||||
| Наибольшее длительно допустимое рабочее напряжение (Uнр), кВ действ. | |||||||
| Номинальное напряжение (Uн), кВ действ. | |||||||
| Номинальный разрядный ток, кА | |||||||
| Удельная энергоемкость одного импульса тока: -(2000 мкс, 850 А), кДж/кВ Uнр -(2000 мкс, 500 А), кДж/кВ Uнр | - | - | - | - | |||
| Длина пути утечки внешней изоляции, см, не менее | |||||||
Ограничители перенапряжения компании Siemens подходят для любой сферы применения, экономичны, рассчитаны на наивысший срок службы в стабильном режиме, сочетают надежную степень защиты с высокой перегрузочной способностью.
В соответствии с конструктивными особенностями ОПН фирмы Siemens могут быть оптимально использованы для решения специфических задач:
· отсутствие образования поверхностных пленок воды и загрязнений для эксплуатации в морских и пустынных регионах или при высоком уровне промышленных загрязнений воздуха
· высокая механическая стабильность для использования в регионах, подверженных землетрясениям
· надежность в режиме сброса давления для установки в зонах, требующих особой защиты
Конструктивное исполнение и выбор материалов всех ОПН фирмы Siemens обеспечивают долгий срок службы и удовлетворяют всем требованиям защиты окружающей среды.
