12.1 Резонансная кривая тока. Абсолютная, относительная
и обобщенная расстройка
Кривые зависимости модуля комплексного амплитудного (действующего) значения тока или напряжения от частоты генератора называются резонансными кривыми. Уравнение резонансной кривой тока имеет вид:
. (12.1)
Уравнение (12.1) можно записать иначе:
.
Разделив это выражение на резонансное значение тока , будем иметь нормированную резонансную кривую тока:
. (12.2)

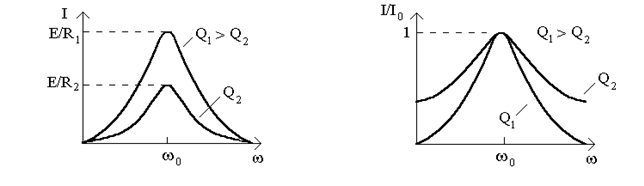

На рис.12.1а,б показаны резонансные кривые токов в соответствии с выражениями (12.1) и (12.2) для различных значений добротности .
а) б)
