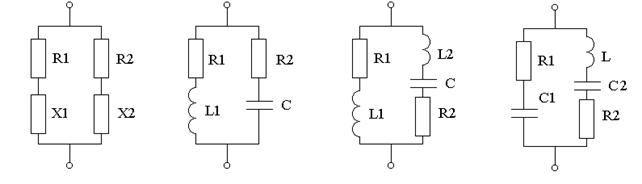

Схема параллельного резонансного контура может быть представлена в обобщенном виде (рис.14.1а). Для резонансной частоты
должно выполняться условие
. (14.1)
В схеме (рис.14.1б), которую было рассмотрено раньше, в одну ветку (
) входит индуктивность, а в другую (
) - емкость. Такая схема носит название контура первого вида (или контура с полным включением, или простого параллельного контура). Вообще ребра и могут представлять собой те или другие соединения индуктивностей и емкостей. Но они должны составлять схему так, чтобы выполнялось условие резонанса (14.1).
а) б) в) г)
