6.1. Уравнения бокового движения самолёта

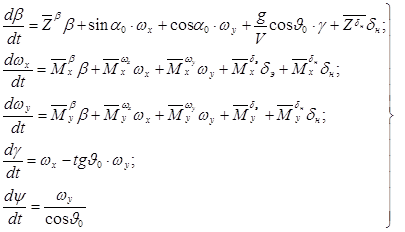

Дифференциальные уравнения бокового движения самолёта в горизонтальном полёте без крена и скольжения в спокойной атмосфере, записанные в проекциях на оси связанной системы координат, совпадающей с главными осями инерции, имеют вид:

(3.1)

Где:

Остальные обозначения – стандартные.

Верхний индекс в коэффициентах уравнений (3.1) означает частное дифференцирование по данной переменной, измеренной в радианах в секунду (для угловых скоростей).

При решении различных задач система (3.1) обычно упрощается, причём характер упрощений зависит от специфики задачи. Самое распространённое упрощение, состоящее в пренебрежении слагаемыми, величина которых обычно мала, в частности слагаемыми:

Кроме того принимается:

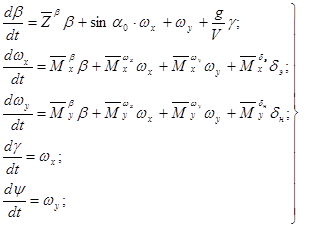

В результате система уравнений бокового движения принимает вид:

(3.2)

При исследовании неуправляемого бокового движения самолёта принимается d_э=d_н=0, а последнее уравнение системы (2) обычно отбрасывается, так как силы и моменты, действующие на самолёт, не зависят от угла рыскания (в первые четыре уравнения y не входит). Получаемая при этом из (2) система имеет характеристический многочлен четвёртого порядка:

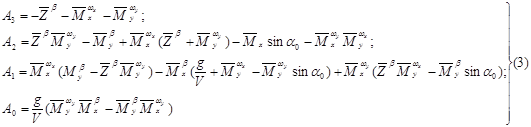

коэффициенты которого выражаются через коэффициенты системы (2) следующим образом:

Характеристический многочлен имеет два действительных и два комплексно-сопряжённых корня. Один действительный корень всегда большой по модулю, он называется креновым и обозначается l_кр ,другой действительный корень очень мал по модулю, называется спиральным и обозначается l_сп. Модуль комплексных корней находится между модулями кренового и спирального корней. Квадратный трёхчлен, образованный комплексными корнями, обычно обозначается как: и, таким образом, весь характеристический многочлен можно представить в виде:

В боковом движении может быть два вида неустойчивости: спиральная, когда в правой полуплоскости находится корень l_сп, и колебательная, когда там находятся комплексные корни.
