Среди прямых линий, принадлежащих плоскости, особое значение имеют прямые, занимающие частное положение в пространстве:

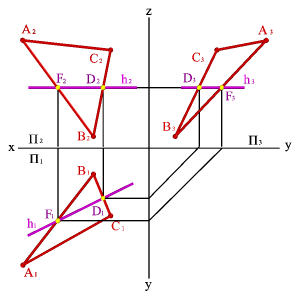

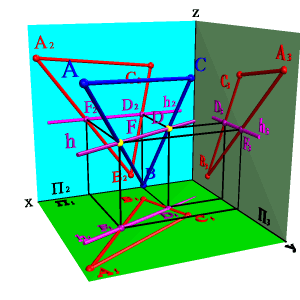

1. Горизонталиh - прямые, лежащие в данной плоскости и параллельные горизонтальной плоскости проекций (рис. 37).
|
| ||
| а) модель | б) эпюр | ||
| Рисунок 37. Горизонталь |

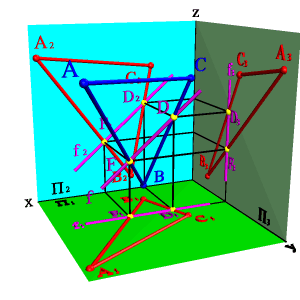

2. Фронтали f - прямые, расположенные в плоскости и параллельные фронтальной плоскости проекций (рис. 38).
|
| ||
| а) модель | б) эпюр | ||
| Рисунок 38. Фронталь |

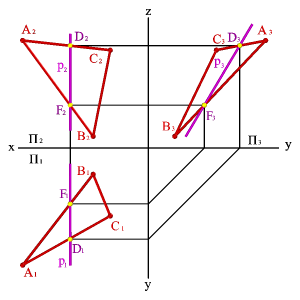

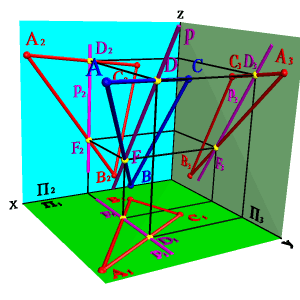

3. Профильные прямые р - прямые, которые находятся в данной плоскости и параллельны профильной плоскости проекций (рис. 39).
Следует заметить, что следы плоскости можно отнести тоже к главным линиям. Горизонтальный след - это горизонталь плоскости, фронтальный - фронталь и профильный - профильная линия плоскости.
|
| ||
| а) модель | б) эпюр | ||
| Рисунок 39. Профильная прямая |
4. Прямые, принадлежащие плоскости и образующие с плоскостью проекций наибольший угол называются линиями наибольшего наклона данной плоскости к плоскости проекций. С помощью линий наибольшего наклона определяют двугранные углы между заданной плоскостью и соответствующей плоскостью проекций.
Прямые плоскости, перпендикулярные соответствующим линиям уровня являются линиями наибольшего наклона.
|
| ||
| а) модель | б) эпюр | ||

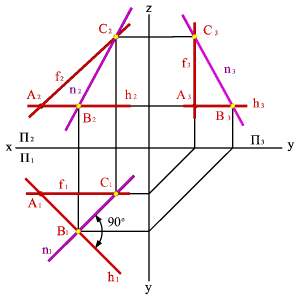

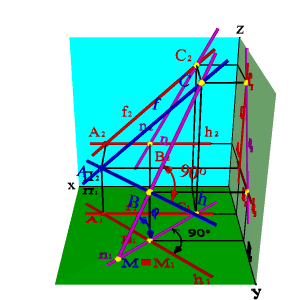

| Рисунок 40. Линия наибольшего ската |
Линия наибольшего наклона к горизонтальной плоскости проекций называется линией ската. Такое название объясняется тем, что эта линия является траекторией, по которой шарик скатывается с данной плоскости. По отношению к плоскостям П2 и П3 целесообразнее употреблять название линия наибольшего наклона.
Линия ската и её горизонтальная проекция образуют линейный угол j, которым измеряется двугранный угол, составленный данной плоскостью и горизонтальной плоскостью проекций (рис. 40). Горизонтальная проекция линии ската плоскости общего положения перпендикулярна горизонтальной проекции горизонталь этой плоскости. Фронтальная и профильная проекции ската строятся по её принадлежности плоскости.
