Виды сварных соединений и сварных швов


Соединения, изображенные на рис. 20.1, выполняют электродуго­вой и газовой сваркой по стандартам. Различают следующие виды свар­ных швов: стыковой, угловой, точечный, с проплавленными швами.




Стыковые швы используют в основном в стыковых соединениях, бывают случаи применения в угловых, тавровых и нахлесточных соеди­нениях. Стыковые швы могут быть односторонними, двусторонними, без скоса и со скосом кромок различных конструкций, могут выпол­няться на съемной или остающейся подкладке. Конструкция стыкового шва зависит от толщины свариваемых деталей.

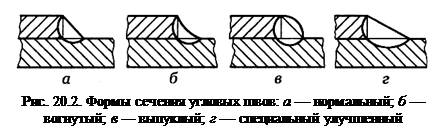

Угловые швы используют в тавровых, угловых и нахлесточных соеди­нениях. Основной геометрический параметр углового шва — катет. Уг­ловые швы выполняют с полным и частичным проплавлением, они бы­вают сплошные и прерывистые, односторонние и двусторонние.

Точечные швы применяют обычно только в нахлесточных соедине­ниях.
