Решение задачи с помощью MS Excel

Решение

Линейная оптимизационная задача

Контрольный пример

Для производства столов и шкафов мебельная фабрика использует необходимые ресурсы. Нормы затрат ресурсов на одно изделие данного вида, прибыль от реализации одного изделия и общее количество имеющихся ресурсов каждого вида приведены в табл. 8.1.

Таблица 8.1

Ресурсы	Нормы затрат ресурсов на одно изделие	Общее количество ресурсов
стол	шкаф
Древесина 1 вида	0,2	0,1
Древесина 2 вида	0,1	0,3
Трудоемкость (человеко-часов)	1,2	1,5	371,4
Прибыль от реализации одного изделия (руб.)

Определить, сколько столов и шкафов фабрике следует изготовлять, чтобы прибыль от их реализации была максимальной.

Для решения этой задачи необходимо построить математическую модель. Процесс построения модели можно начать с ответа на следующие три вопроса:

1. Для определения каких величин строится модель?

2. В чем состоит цель, для достижения которой из множества всех допустимых значений переменных выбираются оптимальные?

3. Каким ограничениям должны удовлетворять неизвестные?

В данном случае мебельной фабрике необходимо спланировать объем производства столов и шкафов так, чтобы максимизировать прибыль. Поэтому переменными являются: х1 - количество столов, х2 - количество шкафов

Суммарная прибыль от производства столов и шкафов равна z=6*x1+8*x2. Целью фабрики является определение среди всех допустимых значений х1 и х2 таких, которые максимизируют суммарную прибыль, т.е. целевую функцию z

Ограничения, которые налагаются на х1 и х2:

· объем производства шкафов и столов не может быть отрицательным, следовательно: х1, х2 ³ 0.

· нормы затрат древесины на столы и шкафы не может превосходить максимально возможный запас данного исходного продукта, следовательно:

0,2x1+ 0,1x2 £40,

0,1x1 +0,3x2 £60.

Кроме того, ограничение на трудоемкость не превышает количества затрачиваемых ресурсов

1,2x1+ 1,5х2 £ 371,4.

Таким образом, математическая модель данной задачи имеет следующий вид:

Максимизировать функции.

z = 6х1 + 8х2

при следующих ограничениях:

0,2x1+ 0,1x2 £40

0,1x1 +0,3x2 £60

1,2x1+ 1,5х2 £ 371,4

Данная модель является линейной, т.к. целевая функция и ограничения линейно зависят от переменных.

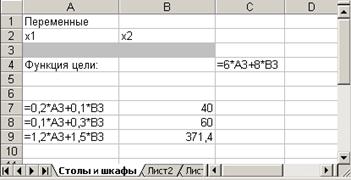

1. Отвести ячейки A3 и ВЗ под значения переменных х1 и х2 (рис. 8.1).

Рис.8.1. Диапазоны, отведенные под переменные,
целевую функцию и ограничения

2. В ячейку С4 ввести функцию цели: =6*АЗ+8*ВЗ, в ячейки А7:А9 ввести левые части ограничений:

=0,2*А3+0,1*ВЗ

=0,1*А3+0,3*ВЗ

= 1,2*АЗ+1,5*ВЗ,

а в ячейки В7:В9 - правые части ограничений. (рис.8.1.)

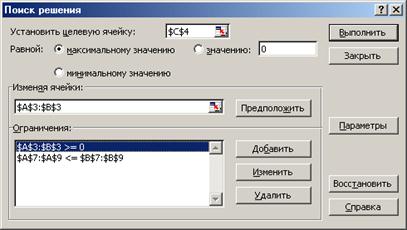

3. Выбрать команды Сервис/Поиск решения (Tools/Solver) и заполнить открывшееся диалоговое окно Поиск решения (Solver) как показано на рис 8.2. Средство поиска решений является одной из надстроек Excel. Если в меню Сервис (Тоо1з) отсутствует команда Поиск решения (Solver), то для ее установки необходимо выполнить команду Сервис/ Надстройки/ Поиск решения (Tools/Add-ins/Solver). Для ввода ограничений нажмите кнопку Добавить.

Рис. 8.2. Диалоговое окно Поиск решения задачи о максимизации прибыли на фабрике

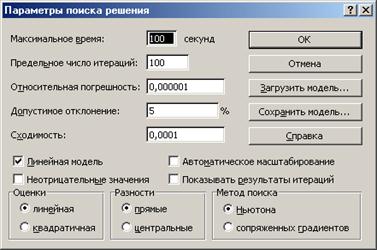

Внимание! В диалоговом окне Параметры поиска решения (Solver Options) необходимо установить флажок Линейная модель (Assume Linear Model) (Рис.8.3.).

Рис.8.3. Диалоговое окно Параметры поиска решения

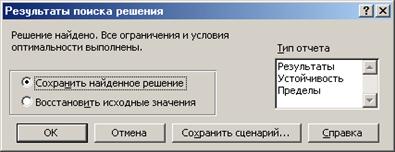

4. После нажатия кнопки Выполнить (Solve) открывается окно Результаты поиска решения (Solver Results), которое сообщает, что решение найдено (рис. 8.4).

Рис. 8.4. Диалоговое окно Результаты поиска решения

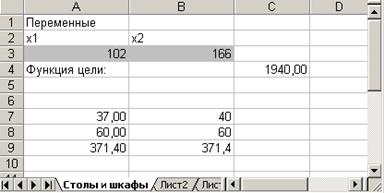

5. Результаты расчета задачи представлены на рис. 8.5, из которого видно, что оптимальным является производство 102 столов и 166 шкафов. Этот объем производства принесет фабрике 1940 руб. прибыли.
