Пример 6. 1 масштаб ускорения

Даны кривошипно-ползунный механизм, длины звеньев которого – кривошипа и шатуна – L_OA и L_AB соответственно, и угловая скорость кривошипа w₁ = const.

Определитьскорости и ускорения ползуна при различных положениях кривошипа.

Решение

Выбираем масштабы длин , м/мм, где AO – длина отрезка, мм, изображающая кривошип длиной L_ОА на строящемся плане механизма; эта длина выбирается произвольно с учётом того, что совмещённые планы механизма должны разместиться на отведённом месте чертежа, а сам масштаб длин был бы удобен для дальнейших расчётов.

Вычисляем длину отрезка , мм, изображающего шатун на плане механизма. При построении совмещенных планов механизма используют метод засечек (рис. 6.1).

Для построения графиков скоростей и ускорений (рис. 6.1) выбираются полюсные расстояния h_u и h_a, где h_u – полюсное расстояние при построении графика скоростей, которое выбирается произвольной длины; рекомендуется его величину выбирать в пределах h_u» 30…40 мм; h_a – полюсное расстояние при построении графика ускорений; его рекомендуется принимать в пределах h_a»30…40 мм.

Масштабы времени, скорости и ускорения вычисляют по формулам, вывод которых приводится ниже.

Масштаб времени можно вычислить по формуле

,

где Т – период одного оборота кривошипа, с; L_X – длина отрезка между точками 1 и 1 на графике (диаграмме) перемещений, мм.

Так как период Т можно вычислить по формулам

, или , с,

где ω₁ – угловая скорость кривошипа, 1/с; n₁ – частота вращения кривошипа, об/мин, то масштаб времени

, с/мм.

Масштаб скорости можно вывести из условия, что скорость исследуемой точки является производной перемещения S по времени:

.

Здесь предполагается, что масштаб перемещений μ_s и масштаб времени μ_t являются постоянными величинами.

Так как , то , отсюда

, .

Масштаб ускорения, вывод которого аналогичен предыдущему, вычисляется по формуле

, .

Для определения величины скорости или ускорения в каком-либо положении точки В необходимо длину ординаты соответствующего графика умножить на масштаб m_v или m_a соответственно.

α

yB

v = f (t)

a = f (t)

α

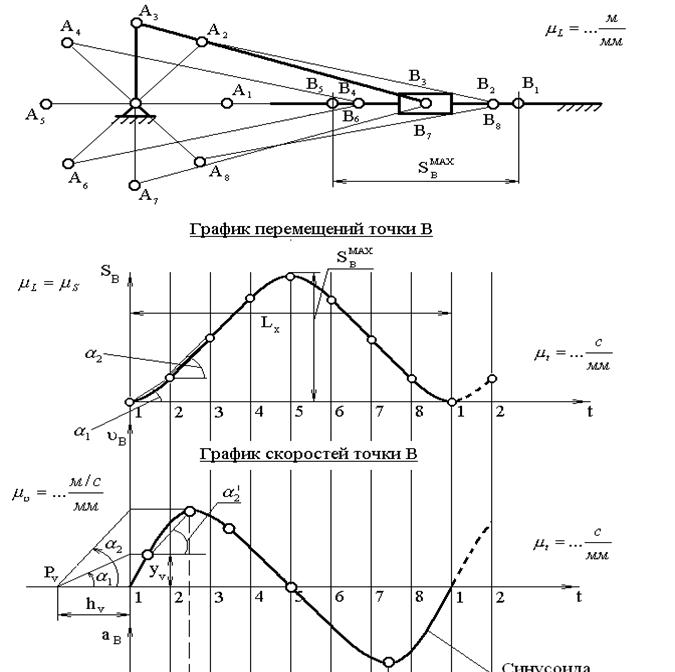

Рис. 6.1. Планы положений механизма, графики перемещений, скоростей и ускорений
3. Графоаналитический метод кинематического анализа

Графоаналитический метод называют методом планов скоростей и ускорений.

Задача о положениях решается графическим методом, то есть построением нескольких совмещённых планов механизма в выбранном масштабе длин.

Задачи о скоростях и ускорениях решаются построением планов скоростей и ускорений звеньев механизма при определённых (заданных) положениях ведущего звена на основе заранее составленных векторных уравнений скоростей и ускорений звеньев механизма.

Преимущество этого метода по сравнению с графическим в том, что он менее трудоёмок, так как позволяет определять скорости и ускорения (их величину и направление) на одном плане скоростей или плане ускорений для множества точек механизма.

Недостатком метода является то, что методом планов скоростей и ускорений определяются кинематические параметры для каждого конкретного положения механизма.

Построение планов скоростей и ускорений проводится в порядке, определенном структурной формулой механизма: начиная с первичного механизма, затем последовательно рассматривая присоединенные к нему структурные группы.
