Учет надежности переключателя

Предположим, что переключатель общий. Его отказ приводит к отказу всей системы. Граф процесса перехода дублированной восстанавливаемой системы с общим переключателем изображен на рис.34.

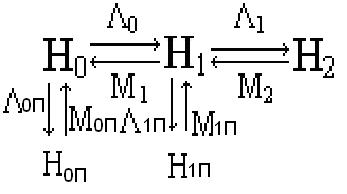

Рис.34. Граф процесса переходов резервированной восстанавливаемой системы с общим переключателем.

На этом рисунке:

Н_0п соответствует состоянию системы, в которое она перешла из состояния Н₀ при отказе общего переключателя.

Н_1п соответствует состоянию системы, в которое она перешла из состояния Н₁ при отказе переключателя.

Предполагается, что если система находится в состоянии Н_{2 ,} то переключатель отказать не может, т. к. вся система ремонтируется и он находится в ненагруженном режиме.

Анализ надежности этой системы сводиться к составлению системы дифференциальных уравнений Колмогорова, а затем к преобразованию ее в систему алгебраических уравнений и решению ее.

Если резервированная восстанавливаемая система имеет индивидуальные переключатели, то их можно рассматривать как дополнительные элементы подсистем, у которых интенсивность отказов λ_с.п.=λ+λ_п .
