Для детали средней и большой сложности, число ограничивающих поверхностей которых более десяти, их логико-алгебраическое описание становится слишком громоздким и сложным. Поэтому целесообразно вводить промежуточные пространственные элементы – базовые элементы формы – БЭФ ы, которые формируются из исходного набора поверхностей.
К числу наиболее распространенных базовых элементов при описании маши- ностроительной детали относятся: параллелепипеды, цилиндры, усеченные конуса, сферы, торы, пирамиды призмы. Каждый из базовых элементов характеризуется геометрическими параметрами, определяющими протяженность элементов в пространстве и параметры, определяющие расположение БЭФов в пространстве.

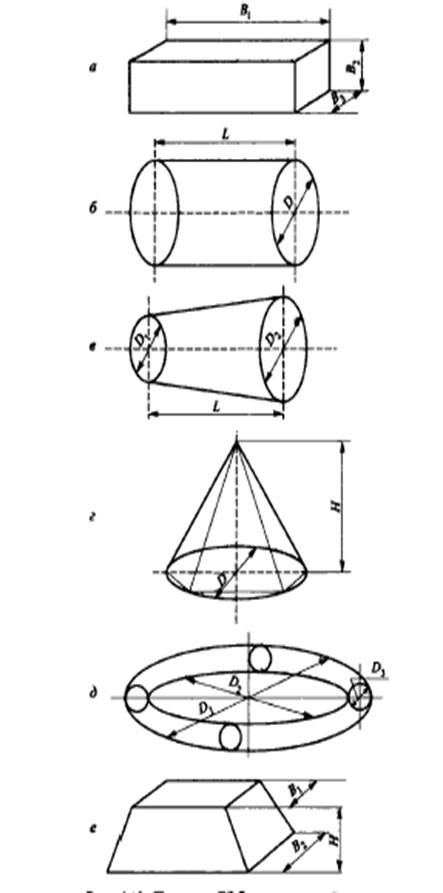

Перечень БЭФов, используемых для внешнего представления детали и характеризующие их параметры показаны на рисунке 7.4
Для получения описания детали с использованием БЭФов, нужно выполнить следующие операции:
- растяжение-сжатие вдоль координатных осей;
- параллельный перенос вдоль координатных осей;
|
|
|
- вращение вокруг координатных осей на углы α, β, γ.

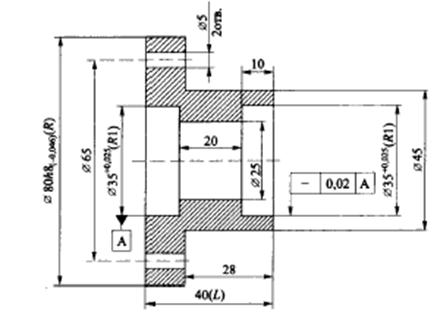

Пример внешнего представления детали типа фланец с использование БЭФов (рисунок 7.5).
Рисунок 7.4
Рисунок 7.5

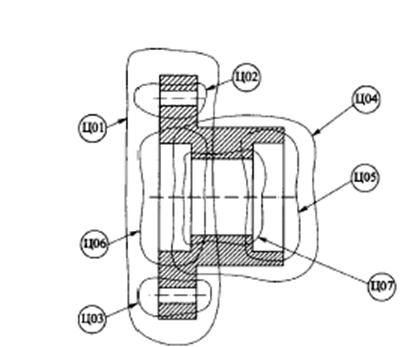

Фланец состоит из семи БЭФов, при этом использованы следующие обозначения (рисунок 7.6): первая буква отражает наименование БЭФа; последующие две цифры показывают номер при сквозной нумерации. Например, Ц04 указывает на цилиндр с номером 4. Относительное расположение БЭФов можно записать в таком виде:
Рисунок 7.6
.

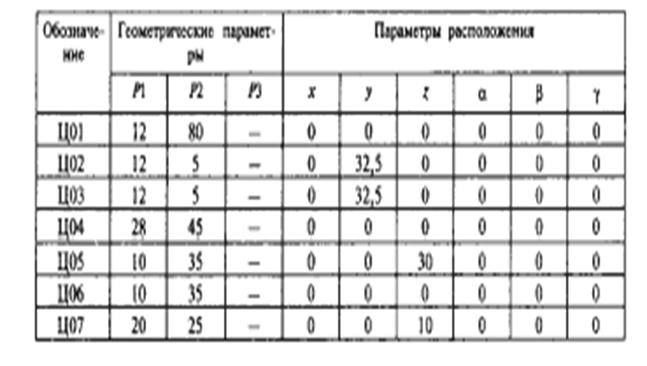

В таблице 7.1 приведены БЭФы, которые образуют корпусную деталь, а также геометрические параметры и параметры расположения. Система координат 0XYZ выбрана следующим образом: О – центр левого торца; OZ – ось вращения; OY – нап-
Таблица 7.1 Параметры БЭФов
равлена вверх в плоскости чертежа; ОХ – перпендикулярно OY и OZ.
