при заданном базировании

Геометрическое свойство детали D определяется предикатом истинности

где обрабатываемая поверхность;

поверхность базирования;

направление обработки.

Алгоритм расчета предиката включает этапы:

- построение логико-алгебраического описания обрабатываемой детали D;

- построение множества I, соответствующего области перемещения инструмента при обработке поверхности с учетом холостых ходов;

- вычисление предиката истинности = D Λ I.

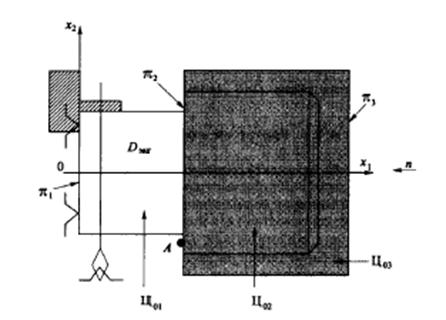

Рисунок 7.8 Условия доступности обработки поверхности π₂ с направления п

Рассмотрим вычисление предиката истинности для двухступенчатого валика (рисунок 7.8).

Уравнение обрабатываемой детали D имеет вид:

Уравнение множества I перемещения инструмента имеет вид:

Логическое условие доступа инструмента к поверхности запишется так:

Окончательно выражение предиката имеет вид:

Очевидно, что так как существует точка А, для которой правая часть последнего выражения обращается в единицу.

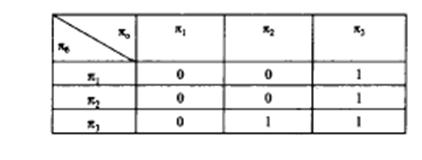

В целом предикат при заданном п для нашего случая можно рассматривать как функцию двух переменных, значения которой определяются по таблице 7.3

Таблица 7.3
