Люки башни

1. Люк оператора служит для посадки и высадки оператора. Плотное прилегание крышки люка обеспечивается замком винтового действия, открытого положении крышка фиксируется стопором крышки. Стопор действует автоматически при откидывании крышки люка до упора. Чтобы открыть крышку люка со стопора и закрыть ее, необходимо отвести рукоятку стопора от себя.

2. Люк выдачи ШУР предназначен для установки направляющей с
противотанковым реактивным управляемым снарядом на пусковой кронштейн.
Механизм открывания и закрывания люка представляет собой рычажную систему, кинематика которой подобрана так, чтобы при по­вороте рукоятки относительно полуосей осуществляется возвратно-поступательное движение тяги, открывающей крышку люка.

В крайних положениях (открытом или закрытом) происходит автоматическая фиксация крышки люка.

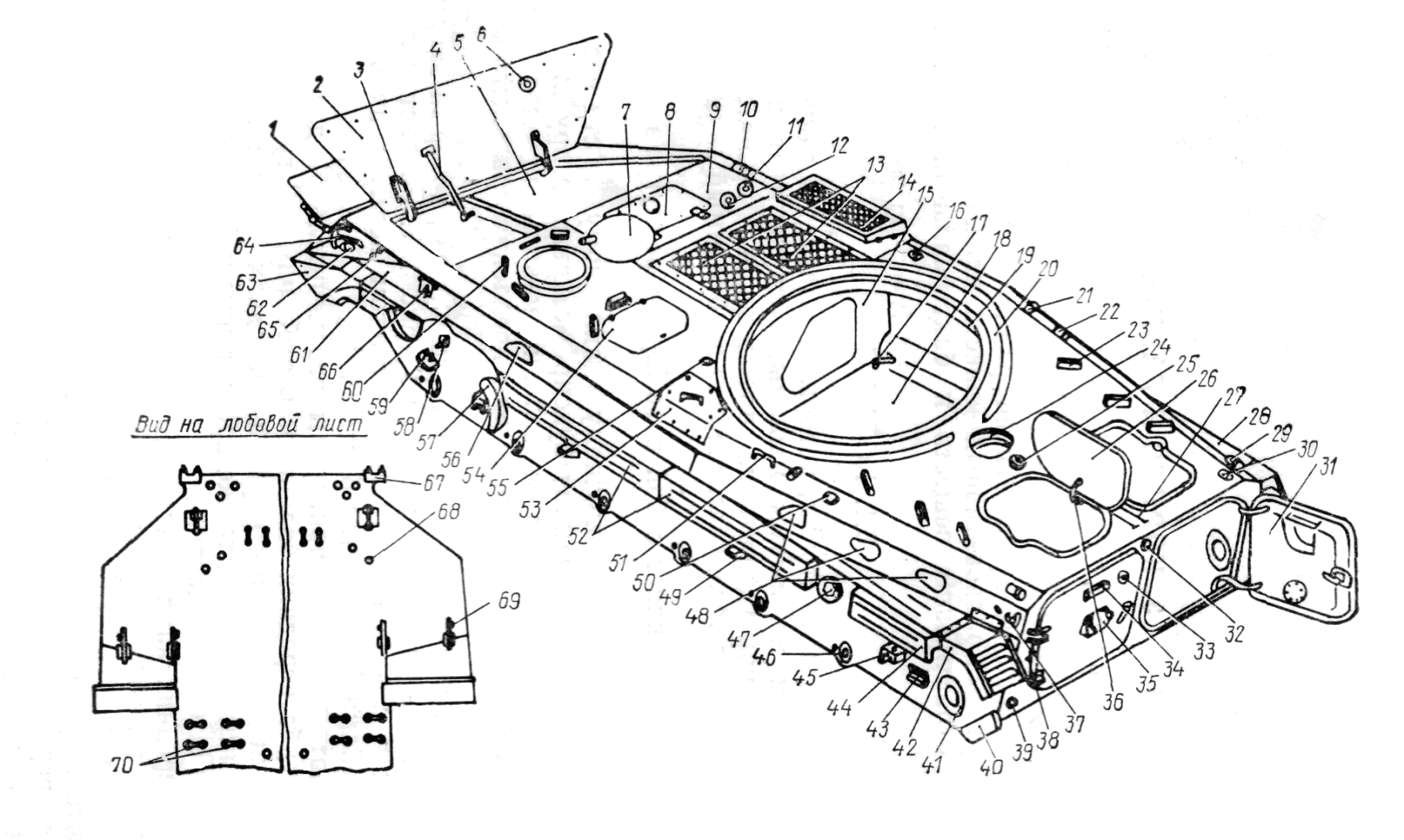

Рис. 3.1. Корпус машины:

1 – водоотражательный щиток; 2 – ребристый лист; 3 – скоба; 4 – стопор; 5 – нижний наклонный лист; 6 – пробка отверстия для заправки маслом КП; 7 – крышка люка механика-водителя; 8 – крышка люка для доступа к двигателю; 9 – съемная крыша; 10 – колпак обратного клапана выброса воды носовым откачивающим насосом; 11 – пробка отверстия для заправки масляного бака; 12 – пробка отвер­стия для заправки охлаждающей жидкостью; 13 – сетки над жалюзи; 14 – сетка над заслонками эжектора; 15 – перегородка силового от­деления; 16 – колпак обратного клапана выброса воды из силового отделения; 17 – рукоятка лючка для выброса газов из подогревателя; 18 – днище; 19 – кольцевой воздуховод; 20 – подбашенный лист; 21 – бортовой габаритный фонарь; 22, 50 – колпаки клапанов вытяжных вентиляторов; 23, 60 – шахты для ТНПО-170А; 24 – шахта для воздухозаборной трубы; 25, 33 – пробки отверстий для заправки топлив­ных баков; 26 – крышка люка десантного отделения; 27 – торсион; 28 – полка крыла; 29 – кормовой габаритный фонарь; 30 – колпак обратного клапана выброса воды кормовым откачивающим насосом; 31 – дверь-бак; 32 – стоп-сигнал; 34 – защитный кожух прибора ТНПО-170А; 35 – броневая крышка амбразуры для стрельбы из автомата; 36 – сектор; 37 – буксирный крюк; 38 – стопор; 39 – проушина для крепления машины при транспортировании; 40 – отбойник; 41 – отверстие для кривошипа направляющего колеса; 42 – направляющий аппарат; 43 – направляющая очистителя; 44 – задняя часть крыла; 45 – кронштейн пружинного упора; 46 – кронштейн подвески; 47 – фланец для крепления поддерживающего катка; 48, 56 – броневые крышки амбразур для стрельбы из пулемета и автоматов; 49 – кронштейн резинового упора; 51 – поручень; 52 – средние части крыла; 53 – крышка люка для доступа к ФПТ; 54 – крышка люка де­сантника; 55 – колпак циклона ВЗУ; 57 – ограничитель; 58 – кронштейн крепления гидроамортизатора; 59 – отбойник гусеницы; 61 – пе­редняя часть крыла; 62 – передний габаритный фонарь; 63 – поплавок; 64 – ограждение фары; 65 – штуцера; 66 – хомут; 67, 69 – про­ушины; 68 – бонка; 70 – платик
