Основные узлы станка

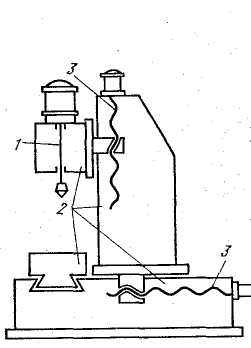

Станок подразделяется на несколько важнейших и обычно называемых узлами (рис.2).

узлы станка: 1 – главный привод; 2 – базовые детали; 3 – приводы подачи

Главный привод станка сообщает движение инструменту или заготовке для осуществления процесса резания с соответствующей скоростью.

Привод подачи необходим для перемещения инструмента относительно заготовки для формирования обрабатываемой поверхности.

Привод позиционирования необходим во многих станках для перемещения того или иного узла станка из некоторой исходной позиции в другую заданную позицию

Несущая система станка состоит из последовательного набора соединенных между собой базовых деталей. Соединения могут быть неподвижными (стыки) или подвижными (направляющие).

Манипулирующие устройства необходимы для автоматизации различных вспомогательных движений в станке для смены заготовок, их зажима, перемещения или поворота, смены режущих инструментов, удаления стружки и т. п.

Контрольные и измерительные устройства необходимы в станке для автоматизации наблюдения за правильностью его работы.

Устройство управления может быть с ручным обслуживанием оператором, с механической системой управления или с ЧПУ. В настоящее время происходит широкое внедрение микропроцессорных устройств ЧПУ для управления всеми видами станочного оборудования.
