Способ замены плоскостей проекций. При нежелательном расположении фигуры относительно заданных плоскостей проекций можно произвести замену этих плоскостей другими




При нежелательном расположении фигуры относительно заданных плоскостей проекций можно произвести замену этих плоскостей другими, относительно которых фигура заняла бы необходимое положение. При этом новая плоскость должна быть перпендикулярна к одной из плоскостей старой системы и иметь с ней общую ось проекций.

Принцип выполнения замены плоскостей проекций покажем на примере изображения точки А в заданной системе и в новой системе плоскостей проекций . Рис.52:

Рис.52

и – Старая и новая системы плоскостей проекций.

X21 и – Старая и новая оси проекций.

, и – Старая, общая для любой системы плоскостей проекций и новая проекции точки.

При построении новой проекции точки действует следующий закон проекционной связи. Расстояние от новой оси проекций до новой проекции точки равно расстоянию от старой оси до старой проекции.

Пример 1 (Рис.53). Спроецировать отрезок в натуральную величину и в точку. (1 и 2 задачи преобразования).

Рис.53

Решение:

1) Задаем новую плоскость проекций . Соответственно на чертеже:

2) Строим новую проекцию , равную длине самого отрезка, так как в новой системе плоскостей прямая есть линия уровня.

3) Задаем очередную новую плоскость проекций . Соответственно на чертеже (натуральной величине).

4) Строим новую, выраженную в точку, проекцию прямой: , так как в новой системе плоскостей проекций прямая есть проецирующая прямая.

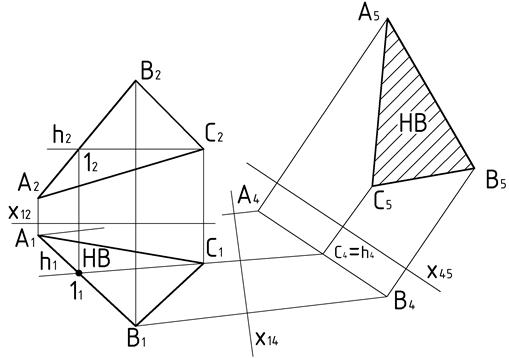

Пример 2 (Рис.54). Треугольник (АВС) спроецировать в натуральную величину и в прямую линию. (3 и 4 задачи преобразования).

Решение:

1) Заданный треугольник спроецируется в прямую линию, если новая плоскость проекций окажется перпендикулярной к плоскости этого треугольника. Или – к какой-либо прямой его плоскости. Практически – роль такого ориентира может играть линия уровня в плоскости треугольника. В данном случае – это горизонталь , которая на новую плоскость проекций должна спроецироваться в точку. Итак, в пространстве задаем новую плоскость проекций ( ), на чертеже – (натуральной величине).

2) Строим вырожденную прямую в линию проекцию треугольника:


3) Задаем очередную новую плоскость проекций , на чертеже - .

4) Строим натуральную величину треугольника: , так как в системе плоскостей проекций и треугольник находится в плоскости уровня.

Рис.54
