В составе частотно-регулируемого асинхронного электропривода выбор и согласование параметров преобразователя частоты и асинхронного короткозамкнутого двигателя является главным вопросом. Для выбора двигателя и преобразователя частоты нужно учитывать следующие параметры:
§ диапазон регулирования частоты вращения двигателя (для определения числа полюсов двигателя и номинальной частоты вращения двигателя);
§ нагрузочную характеристику (она определяет ограничения, связанные с охлаждением двигателя и выходом в зону ослабленного поля, т.е. на частоту вращения ротора двигателя выше его номинальной по техническим условиям на двигатель);
§ требуемый крутящий момент двигателя (он требуется для определения мощности двигателя);
§ тип и мощность преобразователя частоты, учитывая следующие особенности:
§ управление одним двигателем или группой;
§ двигатель погружной;
§ двигатель взрывозащищенный;
§ двигатель двухскоростной.
Выбор преобразователя частоты и двигателя для вентилятора/насоса обычно сводится к выполнению стандартного алгоритма.
|
|
|
§ Расчет требуемого крутящего момента на валу двигателя. Необходимо проверять мощность на валу с учетом момента нагрузки и условий окружающей среды. Обычно когда температура уменьшается, мощность на валу увеличивается.
§ Предварительный выбор мощности двигателя. Мощность двигателя должна быть больше мощности нагрузки.
§ Предварительный выбор мощности преобразователя частоты. Мощность преобразователя частоты выбирается так, чтобы номинальный ток двигателя был меньше или равен току на выходе преобразователя частоты.
§ Расчет момента инерции и проверка времени ускорения и замедления.
§ Окончательный выбор мощности двигателя и преобразователя частоты.
37. Приборы измерения свободного газа в жидкости.УОСГ-100.

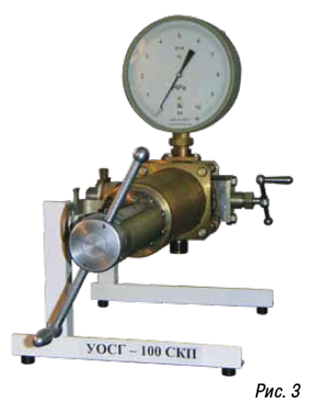

Прибор УОСГ-100 СКП для измерения объемного количества свободного газа в трубопроводе
(Госреестр № 16776-03) Предназначен для измерения по МИ 2575-2000 и МИ 2730-2002 объемного количества свободного газа при давлении и температуре в трубопроводе. Прибор используется при определении поправок в показания турбинных счетчиков, качества сепарации и физических характеристик углеводородосодержащих жидкостей.
Принцип измерения основан на том, что при изотермическом сжатии пробы газожидкостной смеси, после ее перехода из двухфазного в однофазное состояние, характер зависимости давления от изменения объема пробы становится линейным. Прибор позволяет отбирать пробу нефти или нефтепродукта с сохранением термодинамических условий по давлению и температуре, сжимать ее при той же температуре до требуемого значения давления и фиксировать величину изменения объема пробы. УОСГ - 100 СКП используется для определения содержания свободного газа в нефти (МИ 2575-2000), (МИ 2777-2002) и других углеводородных жидкостях (МИ 2730-2002). Кроме того, он может использоваться для определения коэффициентов сжимаемости и термического расширения этих продуктов. Контроль свободного газа необходим для введения поправок в показания объемных счетчиков при учете нефти и нефтепродуктов, а также оценки качества их сепарации. Информация о коэффициентах сжимаемости и термического расширения необходима, когда условия измерения по Р и Т отличаются от условий, при которых необходимо учитывать объем продукта. Технические характеристики:

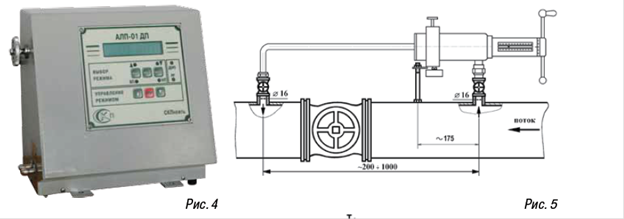

Прибор состоит из пробоотборного блока и прессового узла. Пробоотборный блок включает в себя помещенную в термостатирующую рубашку пробоотборную камеру, клапанный узел и манометрический узел. Для подключения прибора трубопровод должен иметь секущую задвижку или другое местное сопротивление и два вентиля, расположенных до и после задвижки. К первому, по движению потока, прибор крепится жестко, а к другому с помощью шланга высокого давления, входящему в комплект прибора. Наличие местного сопротивления обеспечивает постоянный проток продукта через прибор. Для производства измерения с помощью клапанов производится отбор пробы продукта и переключение потока на термостатирующую рубашку. После этого продукт сжимается, и снимаются показания давления и объема.
Прибор устанавливается на трубопроводе и обеспечивает выполнение операций по отбору пробы с сохранением условий по давлению и температуре, изотермическому сжатию ее и определению, при этом, изменений объема пробы и давления в ней. Краткое описание: Блок контроля качества нефти БКН-К: | |||||||||||||||||||

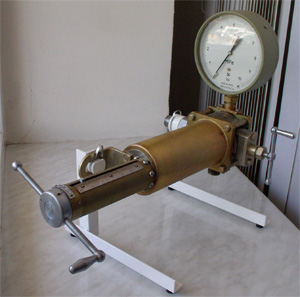

Прибор УОСГ-100 СКП

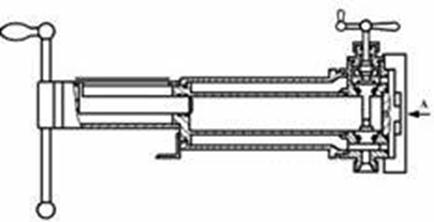

 Конструктивно прибор состоит из пробоотборного блока и прессового узла.
Пробоотборник включает в себя пробоотборную камеру, помещенную в термостатирующую рубашку, клапанный узел и манометрический узел.
Прессовый узел имеет плунжер, линейную шкалу, визир, лимб и корпус.
| |||||||||||||||||||
Технические характеристики
Принцип действия прибора основан на том, что при сжатии пробы газожидкостной смеси, после ее перехода из двухфазного в однофазное состояние, характер зависимости давления от изменения объема пробы становится линейным.
| |||||||||||||||||||
