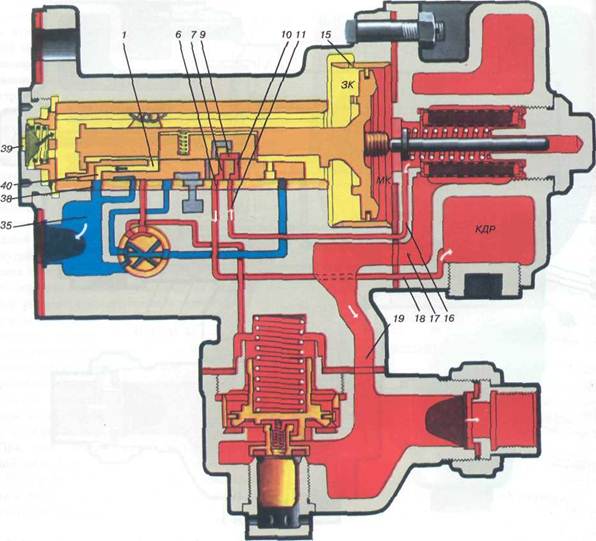

Схема действия ВР усл. № 292-001 при зарядке

Одновременно воздух из магистрали отжимает поршень ускори­теля с пружиной,через отверстие 20диаметром 0,8 мм заполняет по­лость над УПи каналом 22 и 33, выемке 32через переключательную пробку подходит под главный золотник. ТЦ сообщается с АТ каналом 35, отверстием 28, выемкой 29, отверстием 31 и каналами 2, 3 и 4.Камера дополнительной раз­рядки КДР — через главныйи отсекательный золотники с АТ каналами 18, 6, 7, 9, 5, 4. Мед­ленная разрядка тормоза (темпом мягкости с 5 до 4,5 кгс/см² за 75 с и более) происходит за счет сообщения ЗР с маги­стралью через отверстия 15.

Рис.24.
