Фэсм-20

Основанием фритюрницы служит стол с ванной на регулируемой ножках, изготовленных из нержавеющей стали. Жарочная ванна имеет прямоугольную форму с переходом в нижней части в усеченную пирамиду, к которой приварен маслоотстойник с фильтром и краном для слива жира в бачок.

Нагрев жира осуществляется тенами, погруженными непосредственно в его объем. Тены установлены на специальном держателе, что позволяет вынимать их из ванн для санитарного и технического осмотра.

Регулирование температуры нагрева жира происходит автоматически с помощью терморегулятора ТР-200. На передней верхней части фритюрницы расположены сигнальные лампы и пакетный переключатель. Зеленая лампа показывает включение в работу тенов, а желтая — по достижении заданной рабочей температуры жира.

Жаренье продуктов производится в сетчатой корзине из нержавеющей стали, погружаемой в жарочную ванну с горячим маслом. Корзина имеет ручки и крючок, с помощью которого она подвешивается на скобу для отекания масла.

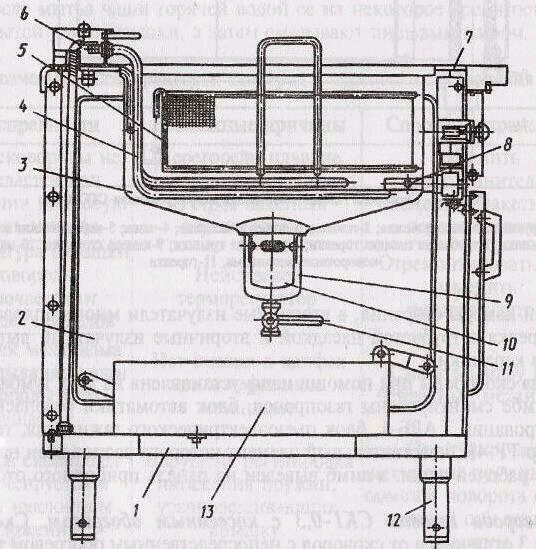

Схема 2.16. Фритюрница электрическая секционно-модулированная ФЭСМ-20

1-рама; 2-облицовка; 3-жарочная ванна; 4-таны; 5-сетчатая корзина; 6-тэнодерхатель; 7-стол; 8-термобаллон терморегулятора; 9-маслоотстойник; 10-фильтр; 11-кран; 12-ножки; 13-сливной бачок.

Таблица 2.16. Техническая характеристика ФЭСМ-20
