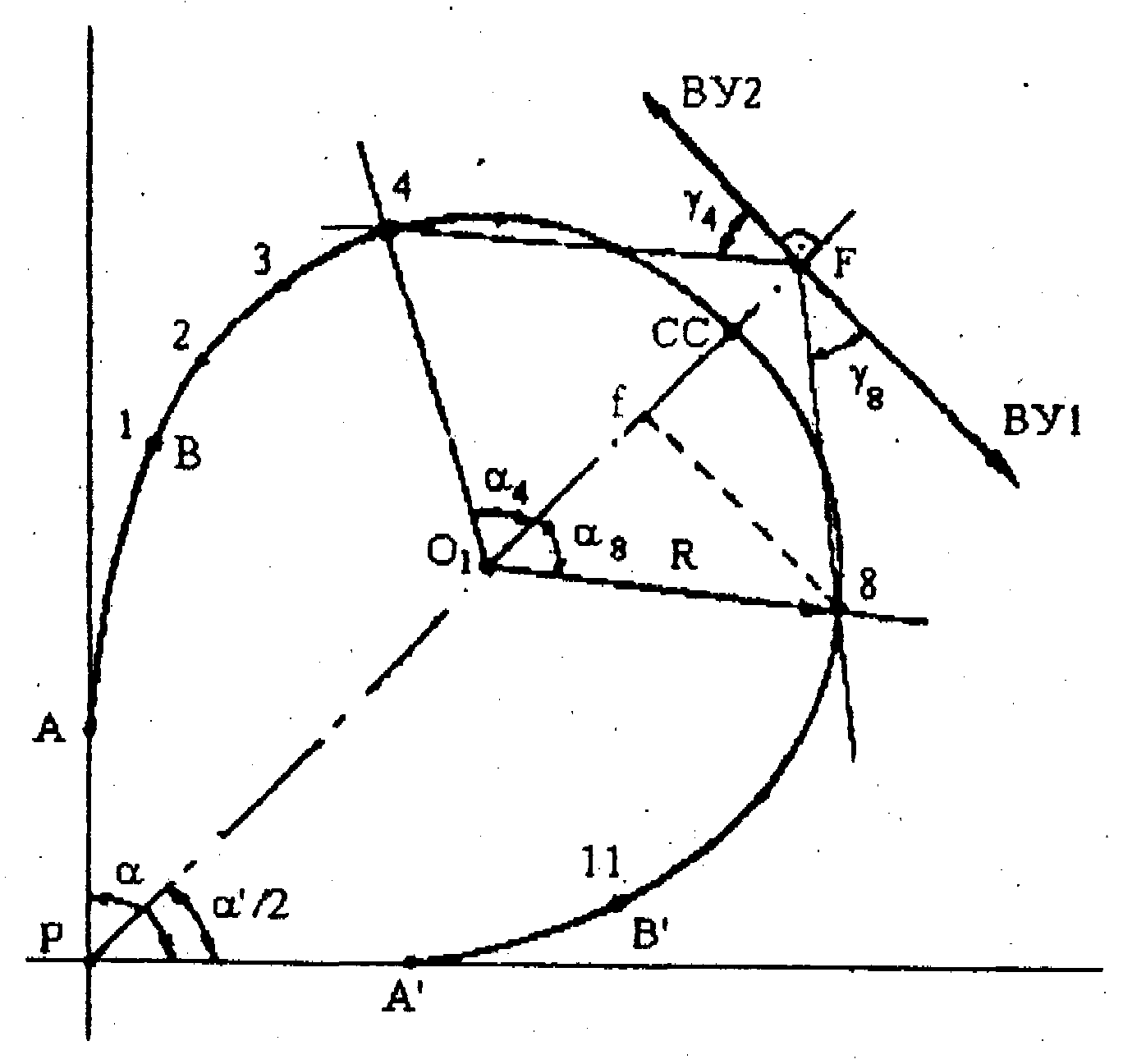

На биссектрисе угла α в точках O1 (центр окружности) и F (ось ППС) устанавливают теодолиты и, откладывая углы α8 и γ 8, получают положение точки 8.
α8 = [РКЛПС(8) - РКЛПС(СС)]180 / (3,14 R);
γ8 = arctg [(R - R cos α8 + Млп) / (R sin α8)],
где - РКЛПС(8), РКЛПС(СС) - пикетное положение выносимой точки 8 и середины съезда (точка СС);
Млп - расстояние от оси ЛПС до базисной линии, перпендикулярной биссектрисе угла а (например, до прямой ВУ1-ВУ2).
Данные для разбивки ЛПС методом засечек сводят в табл.4.1. Ввиду симметрии ЛПС углы αi и γi определяют для точек, симметричных относительно биссектрисы угла α.
12.Расчет жестких дорожных одежд на температурные воздействия.
К жестким д.о. относят д.о. с цементобетонными покрытиями разной конструкции и модефикации.
Отличие жесткой д.о. от нежесткой заключается в том что материал покрытия имеет модуль упругости в 10-20 раз больше чем материал покрытия нежесткой д.о.
Покрытие жесткой д.о. обладает только упругими свойствами (мод. Гука) в то время как нежестких обладает упруго-вязкопластичными свойствами (мод. Максвелла).
В связи с этим материал жесткой д.о. не обладает релаксационными свойствами. Это приводит к необходимости устройства покрытий большой толщины.
Для предотвращения трещин, в цементобетонном покрытии устраивают искусственные – деформационные швы, которые бывают 3-х видов: швы сжатия, швы расширения, швы коробления (продольные швы).

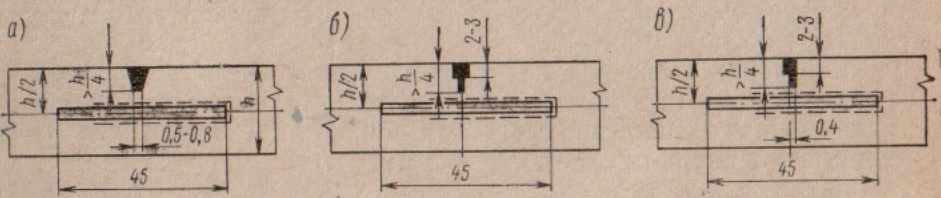

Конструкция поперечных швов сжатия: а)в свежеуложенном бетоне, б)комбинированным способом, в)в затвердевшем бетоне.
Швы сжатия – предназначены для предотвращения появления трещин в бетонном покрытии при его охлаждении. Расстояние между швами сжатия (длину плиты) назначают по расчёту. При охлаждении плита сокращается на некоторую величину ∆l. Перемещению плиты препятствует сила трения и сцепления плиты с основанием. S=P*f+c,
где P – давления от веса плиты на основание
P=g*h,
g – объёмная масса бетона,
h – толщина плита,
f – коэффициент трения между плитой основания,
с – сила удельного сцепления плиты с основанием.

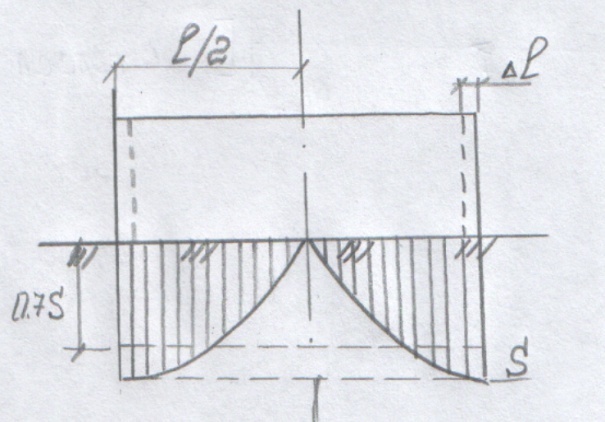

Заменим параболическую эпюру прямоугольной. Определим результирующую силу которая равна:
F=0,7*S*b*l/2,
где b – ширина плиты, l – длина плиты.

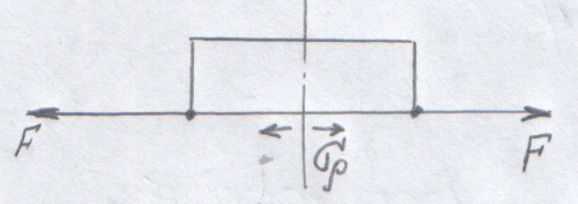

Сила F прикладывается по краям плиты в каждую сторону. В результате действия силы F возникает внутреннее растяжение:
σр=F/(b*h)+M/W
σр=F/(b*h)+(F*h/2)/(b*h2/6)
σр=(4*F)/(b*h)
Условие прочности плиты по трещиностойкости:
σр≤Rр
Приравняв значения σр=Rр и подставив значение F получим:
Rp=(1,4(P*f+c)*l)/h, от сюда получаем
l=(Rp*h)/(1,4*(P*f+c)) - расстояние между швами сжатии.
Плиты сборных покрытий изготавливают размером от 1 до 12м2, толщиной 12…18см со сплошной и решетчатой опорой поверхностью. Обычно изготавливают плиты размером 2*4 и 2*6м.

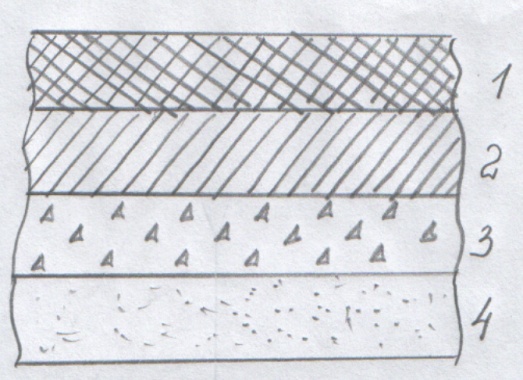

Конструкция цементобетонной одежды включает следующие слои:
1-Покрытие – из цементобетона (16-24см). Может быть двухслойным (нижний слой делают из менее прочных материалов)
2-Основание – из укреплённых цементом материалов (15-25см)
3-Технологический – из песчано-гравийной смеси, щебёночно-гравийной смеси.
4-Подстилающий – из песчаных грунтов
