ЛЕКЦИЯ 7. 8.1. Задачи ОС по управлению файлами

Тема 8 Файловая система

8.1. Задачи ОС по управлению файлами

Подсистема ввода-вывода (Input-Output Subsystem, I/O) мультипрограммной ОС при обмене данными с внешними устройствами компьютера должна решать ряд общих задач, из которых наиболее важными являются следующие:

§ разделение устройств и данных между процессами;

§ обеспечение удобного логического интерфейса между устройствами и остальной частью системы;

§ поддержка широкого спектра драйверов с возможностью простого включения в систему нового драйвера;

§ динамическая загрузка и выгрузка драйверов;

§ поддержка нескольких файловых систем;

§ поддержка синхронных и асинхронных операций ввода-вывода.

Разделение устройств и данных между процессами. Обеспечение удобного логического интерфейса между устройствами и остальной частью системы.

Организация параллельной работы устройств ввода-вывода и процессора

Каждое устройство ввода-вывода вычислительной системы — диск, принтер, терминал и т. п. — снабжено специализированным блоком управления, называемым контроллером. Контроллер взаимодействует с драйвером — системным программным модулем, предназначенным для управления данным устройством. Контроллер периодически принимает от драйвера выводимую на устройство информацию, а также команды управления, которые говорят о том, что с этой информацией нужно сделать (например, вывести в виде текста в определенную область терминала или записать в определенный сектор диска). Под управлением контроллера устройство может некоторое время выполнять свои операции автономно, не требуя внимания со стороны центрального процессора. Это время зависит от многих факторов — объема выводимой информации, степени интеллектуальности управляющего устройством контроллера, быстродействия устройства и т. п. Даже самый примитивный контроллер, выполняющий простые функции, обычно тратит довольно много времени на самостоятельную реализацию подобной функции после получения очередной команды от процессора. Это же справедливо и для сложных контроллеров, так как скорость работы любого устройства ввода-вывода, даже самого скоростного, обычно существенно ниже скорости работы процессора.

Процессы, происходящие в контроллерах, протекают в периоды между выдачами команд независимо от ОС. От подсистемы ввода-вывода требуется спланировать в реальном масштабе времени (в котором работают внешние устройства) запуск и приостановку большого количества разнообразных драйверов, обеспечив приемлемое время реакции каждого драйвера на независимые события контроллера. С другой стороны, необходимо минимизировать загрузку процессора задачами ввода-вывода, оставив как можно больше процессорного времени на выполнение пользовательских потоков.

Данная задача является классической задачей планирования систем реального времени и обычно решается на основе многоуровневой приоритетной схемы обслуживания по прерываниям. Для обеспечения приемлемого уровня реакции все драйверы (или части драйверов) распределяются по нескольким приоритетным уровням в соответствии с требованиями ко времени реакции и временем использования процессора. Для реализации приоритетной схемы обычно задействуется общий диспетчер прерываний ОС.

Согласование скоростей обмена и кэширование данных

При обмене данными всегда возникает задача согласование скорости. Например, если один пользовательский процесс вырабатывает некоторые данные и передает их другому пользовательскому процессу через оперативную память, то в общем случае скорости генерации данных и их чтения не совпадают. Согласование скорости обычно достигается за счет буферизации данных в оперативной памяти и синхронизации доступа процессов к буферу.

В подсистеме ввода-вывода для согласования скоростей обмена также широко используется буферизация данных в оперативной памяти. В тех специализированных операционных системах, в которых обеспечение высокой скорости ввода-вывода является первоочередной задачей (управление в реальном времени, услуги сетевой файловой службы и т. п.), большая часть оперативной памяти отводится не под коды прикладных программ, а под буферизацию данных. Однако буферизация только на основе оперативной памяти в подсистеме ввода-вывода оказывается недостаточной — разница между скоростью обмена с оперативной памятью, куда процессы помещают данные для обработки, и скоростью работы внешнего устройства часто становится слишком значительной, чтобы в качестве временного буфера можно было бы использовать оперативную память — ее объема может просто не хватить. Для таких случаев необходимо предусмотреть особые меры, и часто в качестве буфера используется дисковый файл, называемый также спул-файлом (от spool — шпулька, тоже буфер, только для ниток). Типичный пример применения спулинга дает организация вывода данных на принтер. Для печатаемых документов объем в несколько десятков мегабайт — не редкость, поэтому для их временного хранения (а печать каждого документа занимает от нескольких минут до десятков минут) объема оперативной памяти явно недостаточно.

Другим решением этой проблемы является использование большой буферной памяти в контроллерах внешних устройств. Такой подход особенно полезен в тех случаях, когда помещение данных на диск слишком замедляет обмен (или когда данные выводятся на сам диск). Например, в контроллерах графических дисплеев применяется буферная память, соизмеримая по объему с оперативной, и это существенно ускоряет вывод графики на экран.

Буферизация данных позволяет не только согласовать скорости работы процессора и внешнего устройства, но и решить другую задачу — сократить количество реальных операций ввода-вывода за счет кэширования данных. Дисковый кэш является непременным атрибутом подсистем ввода-вывода практически всех операционных систем, значительно сокращая время доступа к хранимым данным.

Разделение устройств и данных между процессами

Устройства ввода-вывода могут предоставляться процессам как в монопольное, так и в совместное (разделяемое) использование. При этом ОС должна обеспечивать контроль доступа теми же способами, что и при доступе процессов к другим ресурсам вычислительной системы — путем проверки прав пользователя или группы пользователей, от имени которых действует процесс, на выполнение той или иной операции над устройством. Например, определенной группе пользователей последовательный порт разрешено захватывать в монопольное владение, а другим пользователям это запрещено.

Операционная система может контролировать доступ не только к устройству в целом, но -и к отдельным порциям данных, хранимых или отображаемых этим устройством. Диск является типичным примером устройства, для которого важно контролировать доступ не к устройству в целом, а к отдельным каталогам и файлам. При выводе информации на графический дисплей отдельные окна экрана также представляют собой ресурсы, к которым необходимо обеспечить тот или иной вид доступа для протекающих в системе процессов. При этом для каждой порции данных или части устройства могут быть заданы свои права доступа, не связанные прямо с правами доступа к устройству в целом. Так, в файловой системе обычно для каждого каталога и файла можно задать индивидуальные права доступа. Очевидно, что для организации совместного доступа к частям устройства или частям данных, хранящихся на нем, непременным условием является задание режима совместного использования устройства в целом.

Одно и то же устройство в разные периоды времени может использоваться как в разделяемом, так и в монопольном режимах. Тем не менее существуют устройства, для которых обычно характерен один из этих режимов, например последовательные порты и алфавитно-цифровые терминалы чаще используются в монопольном режиме, а диски — в режиме совместного доступа. Операционная система должна предоставлять эти устройства в обоих режимах, осуществляя отслеживание процедур захвата и освобождения монопольно используемых устройств, а в случае совместного использования оптимизируя последовательность операций ввода-вывода для различных процессов в целях повышения общей производительности, если это возможно. Например, при обмене данными нескольких процессов с диском можно так упорядочить последовательность операций, что непроизводительные затраты времени на перемещение головок существенно уменьшаются (при этом для отдельных процессов возможно некоторое замедление операции ввода-вывода).

При разделении устройства между процессами может возникнуть необходимость в разграничении порции данных двух процессов друг от друга. Обычно такая потребность возникает при совместном использовании так называемых последовательных устройств, данные в которых в отличие от устройств прямого доступа не адресуются. Типичным представителем такого рода устройства является принтер, который не выделяется в монопольное владение процессам, и в то же время каждый документ должен быть напечатан в виде последовательного набора страниц. Для подобных устройств организуется очередь заданий на вывод, при этом каждое задание представляет собой порцию данных, которую нельзя разрывать, например документ для печати. Для хранения очереди заданий используется спул-файл, который одновременно согласует скорости работы принтера и оперативной памяти и позволяет организовать разбиение данных на логические порции. Так как спул-файл находится на разделяемом устройстве прямого доступа, то процессы могут одновременно выполнять вывод на принтер, помещая данные в свой раздел спул-файла.

Обеспечение удобного логического интерфейса между устройствами и остальной частью системы

Разнообразие устройств ввода-вывода делают особенно актуальной функцию ОС по созданию экранирующего логического интерфейса между периферийными устройствами и приложениями. Практически все современные операционные системы поддерживают в качестве основы такого интерфейса файловую модель периферийных устройств, когда любое устройство выглядит для прикладного программиста последовательным набором байт, с которым можно работать с помощью унифицированных системных вызовов (например, read и write), задавая имя файла-устройства и смещение от начала последовательности байт. Для поддержания такого интерфейса подсистема ввода-вывода должна проделать немалую работу, учитывая разницу в организации операций обмена данными, например, с жестким диском и графическим терминалом.

Привлекательность модели файла-устройства состоит в ее простоте и унифицированности для устройств любого типа, однако во многих случаях для программирования операций ввода-вывода некоторого устройства она является слишком бедной. Поэтому данная модель часто используется только в качестве базиса, над которым подсистема ввода-вывода строит более содержательную модель устройств конкретного типа. Подсистема ввода-вывода предоставляет, как правило, специфический интерфейс для вывода графической информации на дисплей или принтер, для программирования операций сетевого обмена и т. п. При этом разработчик специфического интерфейса всегда может опираться на имеющийся базовый интерфейс.

8.2 Цели и задачи файловой системы. Типы файлов. Иерархическая структура файловой системы. Типы и имена файлов. Монтирование. Специальные файлы и аппаратные драйверы. Физическая организация файловой системы. Механизм контроля доступа к файлам.

Цели и задачи файловой системы

Файл — это именованная область внешней памяти, в которую можно записывать и из которой можно считывать данные. Файлы хранятся в памяти, на зависящей от энергопитания, обычно — на магнитных дисках. Однако нет правил без исключения. Одним из таких исключений является так называемый электронный диск, когда в оперативной памяти создается структура, имитирующая файловую систему.

Основные цели использования файла перечислены ниже.

§ Долговременное и надежное хранение информации. Долговременность достигается за счет использования запоминающих устройств, не зависящих от питания, а высокая надежность определяется средствами защиты доступа к файлам и общей организацией программного кода ОС, при которой сбои аппаратуры чаще всего не разрушают информацию, хранящуюся в файлах.

§ Совместное использование информации. Файлы обеспечивают естественный и легкий способ разделения информации между приложениями и пользователями за счет наличия понятного человеку символьного имени и постоянства хранимой информации и расположения файла. Пользователь должен иметь удобные средства работы с файлами, включая каталоги-справочники, объединяющие файлы в группы, средства поиска файлов по признакам, набор команд для создания, модификации и удаления файлов. Файл может быть создан одним пользователем, а затем использоваться совсем другим пользователем, при этом создатель файла или администратор могут определить права доступа к нему других пользователей. Эти цели реализуются в ОС файловой системой.

Файловая система (ФС) — это часть операционной системы, включающая:

§ совокупность всех файлов на диске;

§ наборы структур данных, используемых для управления файлами, такие, например, как каталоги файлов, дескрипторы файлов, таблицы распределения свободного и занятого пространства на диске;

§ комплекс системных программных средств, реализующих различные операции над файлами, такие как создание, уничтожение, чтение, запись, именование и поиск файлов.

Файловая система позволяет программам обходиться набором достаточно простых операций для выполнения действий над некоторым абстрактным объектом, представляющим файл. При этом программистам не нужно иметь дело с деталями действительного расположения данных на диске, буферизацией данных и другими низкоуровневыми проблемами передачи данных с долговременного запоминающего устройства. Все эти функции файловая система берет на себя. Файловая система распределяет дисковую память, поддерживает именование файлов, отображает имена файлов в соответствующие адреса во внешней памяти, обеспечивает доступ к данным, поддерживает разделение, защиту и восстановление файлов.

Таким образом, файловая система играет роль промежуточного слоя, экранирующего все сложности физической организации долговременного хранилища данных, и создающего для программ более простую логическую модель этого хранилища, а также предоставляя им набор удобных в использовании команд для манипулирования файлами.

Задачи, решаемые ФС, зависят от способа организации вычислительного процесса в целом. Самый простой тип — это ФС в однопользовательских и однопрограммных ОС, к числу которых относится, например, MS-DOS. Основные функции в такой ФС нацелены на решение следующих задач:

§ именование файлов;

§ программный интерфейс для приложений;

§ отображения логической модели файловой системы на физическую организацию хранилища данных;

§ устойчивость файловой системы к сбоям питания, ошибкам аппаратных и программных средств.

Задачи ФС усложняются в операционных однопользовательских мультипрограммных ОС, которые, хотя и предназначены для работы одного пользователя, но дают ему возможность запускать одновременно несколько процессов. Одной из первых ОС этого типа стала OS/2. К перечисленным выше задачам добавляется новая задача совместного доступа к файлу из нескольких процессов. Файл в этом случае является разделяемым ресурсом, а значит, файловая система должна решать весь комплекс проблем, связанных с такими ресурсами. В частности, в ФС должны быть предусмотрены средства блокировки файла и его частей, предотвращения гонок, исключение тупиков, согласование копий и т. п.

В многопользовательских системах появляется еще одна задача: защита файлов одного пользователя от несанкционированного доступа другого пользователя.

Еще более сложными становятся функции ФС, которая работает в составе сетевой ОС. Эта тема рассматривается в последней главе книги, посвященной управлению сетевыми ресурсами.

Типы и имена файлов

Файловые системы поддерживают несколько функционально различных типов файлов, в число которых, как правило, входят обычные файлы, файлы-каталоги, специальные файлы, именованные конвейеры, отображаемые в память файлы и другие.

Обычные файлы, или просто файлы, содержат информацию произвольного характера, которую заносит в них пользователь или которая образуется в результате работы системных и пользовательских программ. Большинство современных операционных систем (например, UNIX, Windows, OS/2) никак не ограничивает и не контролирует содержимое и структуру обычного файла. Содержание обычного файла определяется приложением, которое с ним работает. Например, текстовый редактор создает текстовые файлы, состоящие из строк символов, представленных в каком-либо коде. Это могут быть документы, исходные тексты программ и т. п. Текстовые файлы можно прочитать на экране и распечатать на принтере. Двоичные файлы не используют коды символов, они часто имеют сложную внутреннюю структуру, например исполняемый код программы или архивный файл. Все операционные системы должны уметь распознавать хотя бы один тип файлов — их собственные исполняемые файлы.

Каталоги — это особый тип файлов, которые содержат системную справочную информацию о наборе файлов, сгруппированных пользователями по какому-либо неформальному признаку (например, в одну группу объединяются файлы, содержащие документы одного договора, или файлы, составляющие один программный пакет). Во многих операционных системах в каталог могут входить файлы любых типов, в том числе другие каталоги, за счет чего образуется древовидная структура, удобная для поиска. Каталоги устанавливают соответствие между именами файлов и их характеристиками, используемыми файловой системой для управления файлами. В число таких характеристик входит, в частности, информация (или указатель на другую структуру, содержащую эти данные) о типе файла и расположении его на диске, правах доступа к файлу и датах его создания и модификации. Во всех остальных отношениях каталоги рассматриваются файловой системой как обычные файлы.

Специальные файлы — это фиктивные файлы, ассоциированные с устройствами ввода-вывода, которые используются для унификации механизма доступа к файлам и внешним устройствам. Специальные файлы позволяют пользователю выполнять операции ввода-вывода посредством обычных команд записи в файл или чтения из файла. Эти команды обрабатываются сначала программами файловой системы, а затем на некотором этапе выполнения запроса преобразуются операционной системой в команды управления соответствующим устройством.

Современные файловые системы поддерживают и другие типы файлов, такие как символьные связи, именованные конвейеры, отображаемые в память файлы.

Все типы файлов имеют символьные имена. В иерархически организованных файловых системах обычно используются три типа имен -файлов: простые, составные и относительные.

Простое, или короткое, символьное имя идентифицирует файл в пределах одного каталога. Простые имена присваивают файлам пользователи и программисты, при этом они должны учитывать ограничения ОС как на номенклатуру символов, так и на длину имени. До сравнительно недавнего времени эти границы были весьма узкими. Так, в популярной файловой системе FAT длина имен ограничивались схемой 8.3 (8 символов — собственно имя, 3 символа — расширение имени), а в файловой системе s5, поддерживаемой многими версиями ОС UNIX, простое символьное имя не могло содержать более 14 символов. Однако пользователю гораздо удобнее работать с длинными именами, поскольку они позволяют дать файлам легко запоминающиеся названия, ясно говорящие о том, что содержится в этом файле. Поэтому современные файловые системы, а также усовершенствованные варианты уже существовавших файловых систем, как правило, поддерживают длинные простые символьные имена файлов. Например, в файловых сие- • темах NTFS и FAT32, входящих в состав операционной системы Windows NT, имя файла может содержать до 255 символов.

В иерархических файловых системах разным файлам разрешено иметь одинаковые простые символьные имена при условии, что они принадлежат разным каталогам. То есть здесь работает схема «много файлов — одно простое имя». Для одпозначной идентификации файла в таких системах используется так называемое полное имя.

Полное имя представляет собой цепочку простых символьных имен всех каталогов, через которые проходит путь от корня до данного файла. Таким образом, полное имя является составным, в котором простые имена отделены друг от друга принятым в ОС разделителем. Часто в качестве разделителя используется прямой или обратный слеш, при этом принято не указывать имя корневого каталога. На рис. 7.3, б два файла имеют простое имя main.exe, однако их составные имена /depart/main.ехе и /user/anna/main.exe различаются.

В древовидной файловой системе между файлом и его полным именем имеется взаимно однозначное соответствие «один файл — одно полное имя». В файловых системах, имеющих сетевую структуру, файл может входить в несколько каталогов, а значит, иметь несколько полных имен; здесь справедливо соответствие «один файл — много полных имен». В обоих случаях файл однозначно идентифицируется полным именем.

Файл может быть идентифицирован также относительным именем. Относительное имя файла определяется через понятие «текущий каталог». Для каждого пользователя в каждый момент времени один из каталогов файловой системы является текущим, причем этот каталог выбирается самим пользователем по команде ОС. Файловая система фиксирует имя текущего каталога, чтобы затем использовать его как дополнение к относительным именам для образования полного имени файла. При использовании относительных имен пользователь идентифицирует файл цепочкой имен каталогов, через которые проходит маршрут от текущего каталога до данного файла. Например, если текущим каталогом является каталог /user, то относительное имя файла /user/anna/main.exe выглядит следующим образом: anna/ main.exe.

В некоторых операционных системах разрешено присваивать одному и тому же файлу несколько простых имен, которые можно интерпретировать как псевдонимы. В этом случае, так же как в системе с сетевой структурой, устанавливается соответствие «один файл — много полных имен», так как каждому простому имени файла соответствует по крайней мере одно полное имя.

И хотя полное имя однозначно определяет файл, операционной системе проще работать с файлом, если между файлами и их именами имеется взаимно однозначное соответствие. С этой целью она присваивает файлу уникальное имя, так что справедливо соотношение «один файл — одно уникальное имя». Уникальное имя существует наряду с одним или несколькими символьными именами, присваиваемыми файлу пользователями или приложениями. Уникальное имя представляет собой числовой идентификатор и предназначено только для операционной системы. Примером такого уникального имени файла является номер индексного дескриптора в системе UNIX.

Монтирование

В общем случае вычислительная система может иметь несколько дисковых устройств. Мощные же компьютеры, как правило, оснащены большим количеством дисковых накопителей, на которые устанавливаются пакеты дисков. Более того, даже одно физическое устройство с помощью средств операционной системы может быть представлено в виде нескольких логических устройств, в частности путем разбиения дискового пространства на разделы. Возникает вопрос, каким образом организовать хранение файлов в системе, имеющей несколько устройств внешней памяти?

Первое решение состоит в том, что на каждом из устройств размещается автономная файловая система, то есть файлы, находящиеся на этом устройстве, описываются деревом каталогов, никак не связанным с деревьями каталогов на других устройствах. В таком случае для однозначной идентификации файла пользователь наряду с составным символьным именем файла должен указывать идентификатор логического устройства. Примером такого автономного существования файловых систем является операционная система MS-DOS, в которой полное имя файла включает буквенный идентификатор логического диска.

Другим вариантом является такая организация хранения файлов, при которой пользователю предоставляется возможность объединять файловые системы, находящиеся на разных устройствах, в единую файловую систему, описываемую единым деревом каталогов. Такая операция называется монтированием. Среди всех имеющихся в системе логических дисковых устройств операционная система выделяет одно устройство, называемое системным. Пусть имеются две файловые системы, расположенные на разных логических дисках (рис. 9.4.1), причем один, из дисков является системным.

Файловая система, расположенная на системном диске, назначается корневой. Для связи иерархий файлов в корневой файловой системе выбирается некоторый существующий каталог, в данном примере — каталог man. После выполнения монтирования выбранный каталог man становится корневым каталогом второй файловой системы. Через этот каталог монтируемая файловая система подсоединяется как поддерево к общему дереву (рис. 8.4.2).

После монтирования общей файловой системы для пользователя нет логической разницы между корневой и смонтированной файловыми системами, в частности именование файлов производится так же, как если бы она с самого начала была единой.

Рис. 8.4.1 Две файловые системы до монтирования

Рис. 8.4.2. Общая файловая система после монтирования

Специальные файлы

Специальные файлы, называемые иногда виртуальными, не связаны со статичными наборами данных, хранящихся на дисках, а являются удобным унифицированным представлением устройств ввода-вывода.

Понятие специального файла появилось в операционной системе UNIX. Специальный файл всегда связан с некоторым устройством ввода-вывода и представляет его для остальной части операционной системы и прикладных процессов в виде неструктурированного набора байт. Со специальным файлом можно работать так же, как и с обычным, то есть открывать, считывать из него определенное количество байт или же записывать в него определенное количество байт, а после завершения операции закрывать. Для этого используются те же системные вызовы, что и для работы с обычными файлами: open, create, read, write и close. Таким образом, для того чтобы вывести на алфавитно-цифровой терминал, с которым связан специальный файл /dev/tty3, сообщение "Hello, friends!", достаточно открыть этот файл с помощью системного вызова open:

fd =open ("/de/tty3". 2)

Затем можно вывести сообщение с помощью системного вызова write:

write (fd, "Hello, friends!". 15)

Для устройств прямого доступа имеет смысл также указатель текущего положения в файле, которым можно управлять с помощью системного вызова lseek.

Очевидно, что представление устройства в виде файла и использование для управления устройством файловых системных вызовов во многих случаях не позволяет выполнять только достаточно простые операции.

Традиционно специальные файлы помещаются в каталог /dev, хотя ничто не мешает создать их в любом каталоге файловой системы. При появлении нового устройства и соответственно нового драйвера администратор системы может создать новую запись с помощью команды mknod.

Физическая организация файловой системы

Представление пользователя о файловой системе как об иерархически организованном множестве информационных объектов имеет мало общего с порядком хранения файлов на диске. Файл, имеющий образ цельного, непрерывающегося набора байт, на самом деле очень часто разбросан «кусочками» по всему диску, причем это разбиение никак не связано с логической структурой файла, например, его отдельная логическая запись может быть расположена в несмежных секторах диска. Логически объединенные файлы из одного каталога совсем не обязаны соседствовать на диске. Принципы размещения файлов, каталогов и системной информации на реальном устройстве описываются физической организацией файловой системы. Очевидно, что разные файловые системы имеют разную физическую организацию.

Диски, разделы, секторы, кластеры

Основным типом устройства, которое используется в современных вычислительных системах для хранения файлов, являются дисковые накопители. Эти устройства предназначены для считывания и записи данных на жесткие и гибкие магнитные диски. Жесткий диск состоит из одной или нескольких стеклянных или металлических пластин, каждая из которых покрыта с одной или двух сторон магнитным материалом. Таким образом, диск в общем случае состоит из пакета пластин (рис. 9.4.3).

На каждой стороне каждой пластины размечены тонкие концентрические кольца — дорожки (traks), на которых хранятся данные. Количество дорожек зависит от типа диска. Нумерация дорожек начинается с 0 от внешнего края к центру диска. Когда диск вращается, элемент, называемый головкой, считывает двоичные данные с магнитной дорожки или записывает их на магнитную дорожку.

Рис. 8.4.3. Схема устройства жесткого диска

Головка может позиционироваться над заданной дорожкой. Головки перемещаются над поверхностью диска дискретными шагами, каждый шаг соответствует сдвигу на одну дорожку. Запись на диск осуществляется благодаря способности головки изменять магнитные свойства дорожки. В некоторых дисках вдоль каждой поверхности перемещается одна головка, а в других — имеется по головке на каждую дорожку. В первом случае для поиска информации головка должна перемещаться по радиусу диска. Обычно все головки закреплены на едином перемещающем механизме и двигаются синхронно. Поэтому, когда головка фиксируется на заданной дорожке одной поверхности, все остальные головки останавливаются над дорожками с такими же номерами. В тех же случаях, когда на каждой дорожке имеется отдельная головка, никакого перемещения головок с одной дорожки на другую не требуется, за счет этого экономится время, затрачиваемое на поиск данных.

Совокупность дорожек одного радиуса на всех поверхностях всех пластин пакета называется цилиндром {cylinder). Каждая дорожка разбивается на фрагменты, называемые секторами (sectors), или блоками (blocks), так что все дорожки имеют равное число секторов, в которые можно максимально записать одно и то же число байт. Сектор имеет фиксированный для конкретной системы размер, выражающийся степенью двойки. Чаще всего размер сектора составляет 512 байт. Учитывая, что дорожки разного радиуса имеют одинаковое число секторов, плотность записи становится тем выше, чем ближе дорожка к центру.

Сектор — наименьшая адресуемая единица обмена данными дискового устройства с оперативной памятью. Для того чтобы контроллер мог найти на диске нужный сектор, необходимо задать ему все составляющие адреса сектора: номер цилиндра, номер поверхности и номер сектора. Так как прикладной программе в общем случае нужен не сектор, а некоторое количество байт, не обязательно кратное размеру сектора, то типичный запрос включает чтение нескольких секторов, содержащих требуемую информацию, и одного или двух секторов, содержащих наряду с требуемыми избыточные данные (рис. 8.4.4).

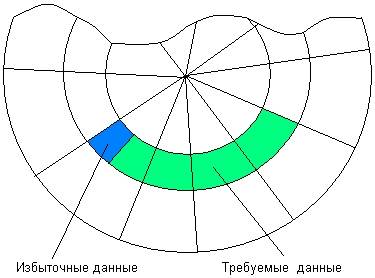

Рис. 8.4.4. Считывание избыточных данных при обмене с диском

Операционная система при работе с диском использует, как правило, собственную единицу дискового пространства, называемую кластером (cluster)1. При создании файла место на диске ему выделяется кластерами. Например, если файл имеет размер 2560 байт, а размер кластера в файловой системе определен в 1024 байта, то файлу будет выделено на диске 3 кластера.

Дорожки и секторы создаются в результате выполнения процедуры физического, или низкоуровневого, форматирования диска, предшествующей использованию диска. Для определения границ блоков на диск записывается идентификационная информация. Низкоуровневый формат диска не зависит от типа операционной системы, которая этот диск будет использовать.

Разметку диска под конкретный тип файловой системы выполняют процедуры высокоуровневого, или логического, форматирования. При высокоуровневом форматировании определяется размер кластера и на диск записывается информация, необходимая для работы файловой системы, в том числе информация о доступном и неиспользуемом пространстве, о границах областей, отведенных под файлы и каталоги, информация о поврежденных областях. Кроме того, на диск записывается загрузчик операционной системы — небольшая программа, которая начинает процесс инициализации операционной системы после включения питания или рестарта компьютера.

Прежде чем форматировать диск под определенную файловую систему, он может быть разбит на разделы. Раздел — это непрерывная часть физического диска, которую операционная система представляет пользователю как логическое устройство (используются также названия логический диск и логический раздел)1. Логическое устройство функционирует так, как если бы это был отдельный физический диск. Именно с логическими устройствами работает пользователь, обращаясь к ним по символьным именам, используя, например, обозначения А, В, С, SYS и т. п. Операционные системы разного типа используют единое для всех них представление о разделах, но создают на его основе логические устройства, специфические для каждого типа ОС. Так же как файловая система, с которой работает одна ОС, в общем случае не может интерпретироваться ОС другого типа, логические устройства не могут быть использованы операционными системами разного типа. На каждом логическом устройстве может создаваться только одна файловая система.

В частном случае, когда все дисковое пространство охватывается одним разделом, логическое устройство представляет физическое устройство в целом. Если диск разбит на несколько разделов, то для каждого из этих разделов может быть создано отдельное логическое устройство. Логическое устройство может быть создано и на базе нескольких разделов, причем эти разделы не обязательно должны принадлежать одному физическому устройству. Объединение нескольких разделов в единое логическое устройство может выполняться разными способами и преследовать разные цели, основные из которых: увеличение общего объема логического раздела, повышение производительности и отказоустойчивости. Примерами организации совместной работы нескольких дисковых разделов являются так называемые RAID-массивы, подробнее о которых будет сказано далее.

На разных логических устройствах одного и того же физического диска могут располагаться файловые системы разного типа. На рис. 8.4.5 показан пример диска, разбитого на три раздела, в которых установлены две файловых системы NTFS (разделы С и Е) и одна файловая система FAT (раздел D).

Все разделы одного диска имеют одинаковый размер блока, определенный для данного диска в результате низкоуровневого форматирования. Однако в результате высокоуровневого форматирования в разных разделах одного и того же диска, представленных разными логическими устройствами, могут быть установлены файловые системы, в которых определены кластеры отличающихся размеров.

Операционная система может поддерживать разные статусы разделов, особым образом отмечая разделы, которые могут быть использованы для загрузки модулей операционной системы, и разделы, в которых можно устанавливать только приложения и хранить файлы данных. Один из разделов диска помечается как загружаемый (или активный). Именно из этого раздела считывается загрузчик операционной системы.

Рис. 8.4.5. Разбиение диска на разделы

Механизм контроля доступа

Каждый пользователь и каждая группа пользователей обычно имеют символьное имя, а также уникальный числовой идентификатор. При выполнении процедуры логического входа в систему пользователь сообщает свое символьное имя и пароль, а операционная система определяет соответствующие числовые идентификаторы пользователя и групп, в которые он входит. Вся идентификационные данные, в том числе имена и идентификаторы пользователей и групп, пароли пользователей, а также сведения о вхождении пользователя в группы хранятся в специальном файле (файл /etc/passwd в UNIX) или специальной базе данных (в Windows NT).

Вход пользователя в систему порождает процесс-оболочку, который поддерживает диалог с пользователем и запускает для него другие процессы. Процесс-оболочка получает от пользователя символьное имя и пароль и находит по ним числовые идентификаторы пользователя и его групп. Эти идентификаторы связываются с каждым процессом, запущенным оболочкой для данного пользователя. Говорят, что процесс выступает от имени данного пользователя и данных групп пользователей. В наиболее типичном случае любой порождаемый процесс наследует идентификаторы пользователя и групп от процесса родителя.

Определить права доступа к ресурсу — значит определить для каждого пользователя набор операций, которые ему разрешено применять к данному ресурсу. В разных операционных системах для одних и тех же типов ресурсов может быть определен свой список дифференцируемых операций доступа. Для файловых объектов этот список может включать следующие операции:

§ создание файла;

§ уничтожение файла;

§ открытие файла;

§ закрытие файла;

§ чтение файла;

§ запись в файл;

§ дополнение файла;

§ поиск в файле;

§ получение атрибутов файла;

§ установка новых значений атрибутов;

§ переименование;

§ выполнение файла;

§ чтение каталога;

§ смена владельца;

§ изменение прав доступа.

Набор файловых операций ОС может состоять из большого количества элементарных операций, а может включать всего несколько укрупненных операций. Приведенный выше список является примером первого подхода, который позволяет весьма тонко управлять правами доступа пользователей, но создает значительную нагрузку на администратора. Пример укрупненного подхода демонстрируют операционные системы семейства UNIX, в которых существуют всего три операции с файлами и каталогами: читать (read, г), писать (write, w) и выполнить (execute, x). Хотя в UNIX для операций используется всего три названия, в действительности им соответствует гораздо больше операций. Например, содержание операции выполнить зависит от того, к какому объекту она применяется. Если операция выполнить файл интуитивно понятна, то операция выполнить каталог интерпретируется как поиск в каталоге определенной записи. Поэтому администратор UNIX, по сути, располагает большим списком операций, чем это кажется на первый взгляд.

В ОС Windows NT разработчики применили гибкий подход — они реализовали возможность работы с операциями над файлами на двух уровнях: по умолчанию администратор работает на укрупненном уровне (уровень стандартных операций), а при желании может перейти на элементарный уровень (уровень индивидуальных операций).

В самом общем случае права доступа могут быть описаны матрицей прав доступа, в которой столбцы соответствуют всем файлам системы, строки — всем пользователям, а на пересечении строк и столбцов указываются разрешенные операции.Практически во всех операционных системах матрица прав доступа хранится «по частям», то есть для каждого файла или каталога создается так называемый список управления доступом (Access Control List, ACL), в котором описываются права на выполнение операций пользователей и групп пользователей по отношению к этому файлу или каталогу. Список управления доступа является частью характеристик файла или каталога и хранится на диске в соответствующей области, например в индексном дескрипторе inode файловой системы ufs. He все файловые системы поддерживают списки управления доступом, например, его не поддерживает файловая система FAT, так как она разрабатывалась для однопользовательской однопрограммной операционной системы MS-DOS, для которой задача защиты от несанкционированного доступа не актуальна.
