Функциональные компоненты операционной системы автономного компьютера

Функции операционной системы автономного компьютера обычно группируются либо в соответствии с типами локальных ресурсов, которыми управляет ОС, либо в соответствии со специфическими задачами, применимыми ко всем ресурсам. Иногда такие группы функций называют подсистемами. Наиболее важными подсистемами управления ресурсами являются подсистемы управления процессами, памятью, файлами и внешними устройствами, а подсистемами, общими для всех ресурсов, являются подсистемы пользовательского интерфейса, защиты данных и администрирования.

Управление процессами.Важнейшей частью операционной системы, непосредственно влияющей на функционирование вычислительной машины, является подсистема управления процессами. Для каждого вновь создаваемого процесса ОС генерирует системные информационные структуры, которые содержат данные о потребностях процесса в ресурсах вычислительной системы, а также о фактически выделенных ему ресурсах. Таким образом, процесс можно также определить как некоторую заявку на потребление системных ресурсов. Чтобы процесс мог быть выполнен, операционная система должна назначить ему область оперативной памяти, в которой будут размещены коды и данные процесса, а также предоставить ему необходимое количество процессорного времени. Кроме того, процессу может понадобиться доступ к таким ресурсам, как файлы и устройства ввода-вывода. В информационные структуры процесса часто включаются вспомогательные данные, характеризующие историю пребывания процесса в системе (например, какую долю времени процесс потратил на операции ввода-вывода, а какую на вычисления), его текущее состояние (активное или заблокированное), степень привилегированности процесса (значение приоритета). Данные такого рода могут учитываться операционной системой при принятии решения о предоставлении ресурсов процессу.

В мультипрограммной операционной системе одновременно может существовать несколько процессов. Часть процессов порождается по инициативе пользователей и их приложений, такие процессы обычно называют пользовательскими. Другие процессы, называемые системными, инициализируются самой операционной системой для выполнения своих функций.

Поскольку процессы часто одновременно претендуют на одни и те же ресурсы, то в обязанности ОС входит поддержание очередей заявок процессов на ресурсы, например очереди к процессору, к принтеру, к последовательному порту.

Важной задачей операционной системы является защита ресурсов, выделенных данному процессу, от остальных процессов. Одним из наиболее тщательно защищаемых ресурсов процесса являются области оперативной памяти, в которой хранятся коды и данные процесса. Совокупность всех областей оперативной памяти, выделенных операционной системой процессу, называется его адресным пространством. Говорят, что каждый процесс работает в своем адресном пространстве, имея в виду защиту адресных пространств, осуществляемую ОС. Защищаются и другие типы ресурсов, такие как файлы, внешние устройства и т. д. Операционная система может не только защищать ресурсы, выделенные одному процессу, но и организовывать их совместное использование, например разрешать доступ к некоторой области памяти нескольким процессам.

На протяжении периода существования процесса его выполнение может быть многократно прервано и продолжено. Для того чтобы возобновить выполнение процесса, необходимо восстановить состояние его операционной среды. Состояние операционной среды идентифицируется состоянием регистров и программного счетчика, режимом работы процессора, указателями на открытые файлы, информацией о незавершенных операциях ввода-вывода, кодами ошибок выполняемых данным процессом системных вызовов и т. д. Эта информация называется контекстом прогресса. Говорят, что при смене процесса происходит переключение контекстов.

Операционная система берет на себя также функции синхронизации процессов, позволяющие процессу приостанавливать свое выполнение до наступления какого-либо события в системе, например завершения операции ввода-вывода, осуществляемой по его запросу операционной системой.

В операционной системе нет однозначного соответствия между процессами и программами. Один и тот же программный файл может породить несколько параллельно выполняемых процессов, а процесс может в ходе своего выполнения сменить программный файл и начать выполнять другую программу.

Для реализации сложных программных комплексов полезно бывает организовать их работу в виде нескольких параллельных процессов, которые периодически взаимодействуют друг с другом и обмениваются некоторыми данными. Так как операционная система защищает ресурсы процессов и не позволяет одному процессу писать или читать из памяти другого процесса, то для оперативного взаимодействия процессов ОС должна предоставлять особые средства, которые называют средствами межпроцессного взаимодействия.

Таким образом, подсистема управления процессами планирует выполнение процессов, то есть распределяет процессорное время между несколькими одновременно существующими в системе процессами, занимается созданием и уничтожением процессов, обеспечивает процессы необходимыми системными ресурсами, поддерживает синхронизацию процессов, а также обеспечивает взаимодействие между процессами.

Управление памятью. Память является для процесса таким же важным ресурсом, как и процессор, так как процесс может выполняться процессором только в том случае, если его коды и данные (не обязательно все) находятся в оперативной памяти. Управление памятью включает распределение имеющейся физической памяти между всеми существующими в системе в данный момент процессами, загрузку кодов и данных процессов в отведенные им области памяти, настройку адресно-зависимых частей кодов процесса на физические адреса выделенной области, а также защиту областей памяти каждого процесса.

Существует большое разнообразие алгоритмов распределения памяти. Они могут отличаться, например, количеством выделяемых процессу областей памяти (в одних случаях память выделяется процессу в виде одной непрерывной области, а в других — в виде нескольких несмежных областей), степенью свободы границы областей (она может быть жестко зафиксирована на все время существования процесса или же динамически перемещаться при выделении процессу дополнительных объемов памяти). В некоторых системах распределение памяти выполняется страницами фиксированного размера, а в других — сегментами переменной длины.

Одним из наиболее популярных способов управления памятью в современных операционных системах является так называемая виртуальная память. Наличие в ОС механизма виртуальной памяти позволяет программисту писать программу так, как будто в его распоряжении имеется однородная оперативная память большого объема, часто существенно превышающего объем имеющейся физической памяти. В действительности все данные, используемые программой, хранятся на диске и при необходимости частями (сегментами или страницами) отображаются в физическую память. При перемещении кодов и данных между оперативной памятью и диском подсистема виртуальной памяти выполняет трансляцию виртуальных адресов, полученных в результате компиляции и компоновки программы, в физические адреса ячеек оперативной памяти. Очень важно, что все операции по перемещению кодов и данных между оперативной памятью и дисками, а также трансляция адресов выполняются ОС прозрачно для программиста.

Защита памяти — это избиpaтeльнaя способность предохранять выполняемую задачу от записи или чтения памяти, назначенной другой задаче. Правильно написанные программы не пытаются обращаться к памяти, назначенной другим. Однако реальные программы часто содержат ошибки, в результате которых такие попытки иногда предпринимаются. Средства защиты памяти, реализованные в операционной системе, должны пресекать несанкционированный доступ процессов к чужим областям памяти.

Таким образом, функциями ОС по управлению памятью являются отслеживание свободной и занятой памяти; выделение памяти процессам и освобождение памяти при завершении процессов; защита памяти; вытеснение процессов из оперативной памяти на диск, когда размеры основной памяти недостаточны для размещения в ней всех процессов, и возвращение их в оперативную память, когда в ней освобождается место, а также настройка адресов программы на конкретную область физической памяти.

Управление файлами и внешними устройствами. Способность ОС к «экранированию» сложностей реальной аппаратуры очень ярко проявляется в одной из основных подсистем ОС — файловой системе. Операционная система виртуализирует отдельный набор данных, хранящихся на внешнем накопителе, в виде файла — простой неструктурированной последовательности байтов, имеющей символьное имя. Для удобства работы с данными файлы группируются в каталоги, которые, в свою очередь, образуют группы — каталоги более высокого уровня. Пользователь может с помощью ОС выполнять над файлами и каталогами такие действия, как поиск по имени, удаление, вывод содержимого на внешнее устройство (например, на дисплей), изменение и сохранение содержимого.

Чтобы представить большое количество наборов данных, разбросанных случайным образом по цилиндрам и поверхностям дисков различных типов, в виде хорошо всем знакомой и удобной иерархической структуры файлов и каталогов, операционная система должна решить множество задач. Файловая система ОС выполняет преобразование символьных имен файлов, с которыми работает пользователь или прикладной программист, в физические адреса данных на диске, организует совместный доступ к файлам, защищает их от несанкционированного доступа.

При выполнении своих функций файловая система тесно взаимодействует с подсистемой управления внешними устройствами, которая по запросам файловой системы осуществляет передачу данных между дисками и оперативной памятью.

Подсистема управления внешними устройствами, называемая также подсистемой ввода-вывода, исполняет роль интерфейса ко всем устройствам, подключенным к компьютеру. Спектр этих устройств очень обширен. Номенклатура выпускаемых накопителей на жестких, гибких и оптических дисках, принтеров, сканеров, мониторов, плоттеров, модемов, сетевых адаптеров и более специальных устройств ввода-вывода, таких как, например, аналого-цифровые преобразователи, может насчитывать сотни моделей. Эти модели могут существенно отличаться набором и последовательностью команд, с помощью которых осуществляется обмен информацией с процессором и памятью компьютера, скоростью работы, кодировкой передаваемых данных, возможностью совместного использования и множеством других деталей.

Программа, управляющая конкретной моделью внешнего устройства и учитывающая все его особенности, обычно называется драйвером этого устройства (от английского drive — управлять, вести). Драйвер может управлять единственной моделью устройства или же группой устройств определенного типа.

Созданием драйверов устройств занимаются как разработчики конкретной ОС, так и специалисты компаний, выпускающих внешние устройства. Операционная система должна поддерживать хорошо определенный интерфейс между драйверами и остальной частью ОС, чтобы разработчики из компаний-производителей устройств ввода-вывода могли поставлять вместе со своими устройствами драйверы для данной операционной системы.

Прикладные программисты могут пользоваться интерфейсом драйверов при разработке своих программ, но это не очень удобно — такой интерфейс обычно представляет собой низкоуровневые операции, обремененные большим количеством деталей.

Поддержание высокоуровневого унифицированного интерфейса прикладного программирования к разнородным устройствам ввода-вывода является одной из наиболее важных задач ОС. Со времени появления ОС UNIX такой унифицированный интерфейс в большинстве операционных систем строится на основе концепции файлового доступа. Эта концепция заключается в том, что обмен с любым внешним устройством выглядит как обмен с файлом, имеющим имя и представляющим собой неструктурированную последовательность байтов. В качестве файла может выступать как реальный файл на диске, так и алфавитно-цифровой терминал, печатающее устройство или сетевой адаптер. Здесь мы опять имеем дело со свойством операционной системы подменять реальную аппаратуру удобными для пользователя и программиста абстракциями.

Понятие ресурса. Управление ресурсами.

Операционная система не только предоставляет пользователям и программистам удобный интерфейс к аппаратным средствам компьютера, но и является механизмом, распределяющим ресурсы компьютера.

К числу основных ресурсов современных вычислительных систем могут быть отнесены такие ресурсы, как процессоры, основная память, таймеры, наборы данных, диски, накопители на магнитных лентах, принтеры, сетевые устройства и некоторые другие. Ресурсы распределяются между процессами.

Процесс (задача) представляет собой базовое понятие большинства современных ОС и часто кратко определяется как программа в стадии выполнения. Программа — это статический объект, представляющий собой файл с кодами и данными. Процесс — это динамический объект, который возникает в операционной системе после того, как пользователь или сама операционная система решает «запустить программу на выполнение», то есть создать новую единицу вычислительной работы. Например, ОС может создать процесс в ответ на команду пользователя run prgl. exe, где prgl. exe — это имя файла, в котором хранится код программы.

Управление ресурсами вычислительной системы с целью наиболее эффективного их использования является назначением операционной системы. Например, мультипрограммная операционная система организует одновременное выполнение сразу нескольких процессов на одном компьютере, поочередно переключая процессор с одного процесса на другой, исключая простои процессора, вызываемые обращениями процессов к вводу-выводу. ОС также отслеживает и разрешает конфликты, возникающие при обращении нескольких процессов к одному и тому же устройству ввода-вывода или к одним и тем же данным. Критерий эффективности, в соответствии с которым ОС организует управление ресурсами компьютера, может быть различным. Например, в одних системах важен такой критерий, как пропускная способность вычислительной системы, в других — время ее реакции. Соответственно выбранному критерию эффективности операционные системы по-разному организуют вычислительный процесс.

Управление ресурсами включает решение следующих общих, не зависящих от типа ресурса задач:

§ планирование ресурса — то есть определение, какому процессу, когда и в каком количестве (если ресурс может выделяться частями) следует выделить данный ресурс;

§ удовлетворение запросов на ресурсы;

§ отслеживание состояния и учет использования ресурса — то есть поддержание оперативной информации о том, занят или свободен ресурс и какая доля ресурса уже распределена;

§ разрешение конфликтов между процессами.

Для решения этих общих задач управления ресурсами разные ОС используют различные алгоритмы, особенности которых в конечном счете и определяют облик ОС в целом, включая характеристики производительности, область применения и даже пользовательский интерфейс. Например, применяемый алгоритм управления процессором в значительной степени определяет, может ли ОС использоваться как система разделения времени, система пакетной обработки или система реального времени.

Задача организации эффективного совместного использования ресурсов несколькими процессами является весьма сложной, и сложность эта порождается в основном случайным характером возникновения запросов на потребление ресурсов. В мультипрограммной системе образуются очереди заявок от одновременно выполняемых программ к разделяемым ресурсам компьютера: процессору, странице памяти, к принтеру, к диску. Операционная система организует обслуживание этих очередей по разным алгоритмам: в порядке поступления, на основе приоритетов, кругового обслуживания и т. д. Анализ и определение оптимальных дисциплин обслуживания заявок является предметом специальной области прикладной математики — теории массового обслуживания. Эта теория иногда используется для оценки эффективности тех или иных алгоритмов управления очередями в операционных системах. Очень часто в ОС реализуются и эмпирические алгоритмы обслуживания очередей, прошедшие проверку практикой.

Таким образом, управление ресурсами составляет важную часть функций любой операционной системы, в особенности мультипрограммной. В отличие от функций расширенной машины большинство функций управления ресурсами выполняются операционной системой автоматически и прикладному программисту недоступны.

Защита данных

Безопасность данных вычислительной системы обеспечивается средствами отказоустойчивости ОС, направленными на защиту от сбоев и отказов аппаратуры и ошибок программного обеспечения, а также средствами защиты от несанкционированного доступа. В последнем случае ОС защищает данные от ошибочного или злонамеренного поведения пользователей системы. Первым рубежом обороны при защите данных от несанкционированного доступа является процедура логического входа. Операционная система должна убедиться, что в систему пытается войти пользователь, вход которого разрешен администратором. Функции защиты ОС вообще очень тесно связаны с функциями администрирования, так как именно администратор определяет права пользователей при их обращении к разным ресурсам системы — файлам, каталогам, принтерам, сканерам и т. п. Кроме того, администратор ограничивает возможности пользователей в выполнении тех или иных системных действий. Например, пользователю может быть запрещено выполнять процедуру завершения работы ОС, устанавливать системное время, завершать чужие процессы, создавать учетные записи пользователей, изменять права доступа к некоторым каталогам и файлам. Администратор может также урезать возможности пользовательского интерфейса, убрав, например, некоторые пункты из меню операционной системы, выводимого на дисплей пользователя.

Важным средством защиты данных являются функции аудита ОС, заключающиеся в фиксации всех событий, от которых зависит безопасность системы. Например, попытки удачного и неудачного логического входа в систему, операции доступа к некоторым каталогам и файлам, использование принтеров и т. п. Список событий, которые необходимо отслеживать, определяет администратор ОС.

Поддержка отказоустойчивости реализуется операционной системой, как правило, на основе резервирования. Чаще всего в функции ОС входит поддержание нескольких копий данных на разных дисках или разных дисковых накопителях. Резервируются также принтеры и другие устройства ввода-вывода. При отказе одного из избыточных устройств операционная система должна быстро и прозрачным для пользователя образом произвести реконфигурацию системы и продолжить работу с резервным устройством. Особым случаем обеспечения отказоустойчивости является использование нескольких процессоров, то есть мультипроцессирование, когда система продолжает работу при отказе одного из процессоров, хотя и с меньшей производительностью. (Необходимо отметить, что многие ОС использует мультипроцессорную конфигурацию компьютера только для ускорения работы и при отказе одного из процессоров прекращают работу.) Поддержка отказоустойчивости также входит в обязанности системного администратора. В состав ОС обычно входят утилиты, позволяющие администратору выполнять регулярные операции резервного копирования для обеспечения быстрого восстановления важных данных.


Типы ОС. Операционные системы разделения времени, пакетной обработки, реального времени и области их применения. Обзор современных операционных систем. Перспективные ОС.

Системы пакетной обработки предназначались для решения задач в основном вычислительного характера, не требующих быстрого получения результатов. Главной целью и критерием эффективности систем пакетной обработки является максимальная пропускная способность, то есть решение максимального числа задач в единицу времени. Для достижения этой цели в системах пакетной обработки используются следующая схема функционирования: в начале работы формируется пакет заданий, каждое задание содержит требование к системным ресурсам; из этого пакета заданий формируется мультипрограммная смесь, то есть множество одновременно выполняемых задач. Для одновременного выполнения выбираются задачи, предъявляющие отличающиеся требования к ресурсам, так, чтобы обеспечивалась сбалансированная загрузка всех устройств вычислительной машины; так, например, в мультипрограммной смеси желательно одновременное присутствие вычислительных задач и задач с интенсивным вводом-выводом. Таким образом, выбор нового задания из пакета заданий зависит от внутренней ситуации, складывающейся в системе, то есть выбирается "выгодное" задание. Следовательно, в таких ОС невозможно гарантировать выполнение того или иного задания в течение определенного периода времени. В системах пакетной обработки переключение процессора с выполнения одной задачи на выполнение другой происходит только в случае, если активная задача сама отказывается от процессора, например, из-за необходимости выполнить операцию ввода-вывода. Поэтому одна задача может надолго занять процессор, что делает невозможным выполнение интерактивных задач. Таким образом, взаимодействие пользователя с вычислительной машиной, на которой установлена система пакетной обработки, сводится к тому, что он приносит задание, отдает его диспетчеру-оператору, а в конце дня после выполнения всего пакета заданий получает результат. Очевидно, что такой порядок снижает эффективность работы пользователя.

Системы разделения времени призваны исправить основной недостаток систем пакетной обработки - изоляцию пользователя-программиста от процесса выполнения его задач. Каждому пользователю системы разделения времени предоставляется терминал, с которого он может вести диалог со своей программой. Так как в системах разделения времени каждой задаче выделяется только квант процессорного времени, ни одна задача не занимает процессор надолго, и время ответа оказывается приемлемым. Если квант выбран достаточно небольшим, то у всех пользователей, одновременно работающих на одной и той же машине, складывается впечатление, что каждый из них единолично использует машину. Ясно, что системы разделения времени обладают меньшей пропускной способностью, чем системы пакетной обработки, так как на выполнение принимается каждая запущенная пользователем задача, а не та, которая "выгодна" системе, и, кроме того, имеются накладные расходы вычислительной мощности на более частое переключение процессора с задачи на задачу. Критерием эффективности систем разделения времени является не максимальная пропускная способность, а удобство и эффективность работы пользователя.

Системы реального времени применяются для управления различными техническими объектами, такими, например, как станок, спутник, научная экспериментальная установка или технологическими процессами, такими, как гальваническая линия, доменный процесс и т.п. Во всех этих случаях существует предельно допустимое время, в течение которого должна быть выполнена та или иная программа, управляющая объектом, в противном случае может произойти авария: спутник выйдет из зоны видимости, экспериментальные данные, поступающие с датчиков, будут потеряны, толщина гальванического покрытия не будет соответствовать норме. Таким образом, критерием эффективности для систем реального времени является их способность выдерживать заранее заданные интервалы времени между запуском программы и получением результата (управляющего воздействия). Это время называется временем реакции системы, а соответствующее свойство системы - реактивностью. Для этих систем мультипрограммная смесь представляет собой фиксированный набор заранее разработанных программ, а выбор программы на выполнение осуществляется исходя из текущего состояния объекта или в соответствии с расписанием плановых работ. Некоторые операционные системы могут совмещать в себе свойства систем разных типов, например, часть задач может выполняться в режиме пакетной обработки, а часть - в режиме реального времени или в режиме разделения времени. В таких случаях режим пакетной обработки часто называют фоновым режимом.

Обзор современных операционных систем

Windows ХР (Whistler). Преемница Windows 2000, операци­онная система под кодовым названием Whistler - 32-разрядная системам с новой, защищенной архитекту­рой, получила имя - Windows ХР (сокращенное от «experience»).

Под именем Windows ХР представлена целая линейка операционных систем: «корпоративные» ОС Windows ХР Server и Windows ХР Professional и «домашняя» Windows ХР Home.

Отличия:

§ улучшенная защита системных файлов.

§ ряд новых драйверов устройств.

§ встроенная система распознавания голосовых команд и голосового ввода данных.

§ помимо привычного 32-разрядного варианта Windows, Microsoft подготовила и 64-разрядную модифика­цию, предназначенную дли установки на серверы, оснащенные новым 64-разрядным процессором Itanium.

§ Windows ХР - первая операционная система Microsoft с полностью настраиваемым интерфейсом. Теперь пользователи могут коренным образом изменять внешность своей ОС с помощью сменных «шкурок» (skins), сменивших простые экранные «темы» времен Windows 95. Бла­годаря новым «темам» можно не только сменить рисунок на Рабочем Столе, шрифт подписей к иконкам и вид курсора мыши - в стороне не остается и обличье папок, служебных панелей и выпадающих меню.

§ «ин­теллектуальное» меню «Пуск» - при щелчке по этой кнопке Windows XP предлагает вам меню лишь тех программ, которыми вы часто пользуе­тесь, для вызова же остальных вам придется нажать на кнопку «Другие программы» (More Programs).

§ кардинально переработана Панель управления - отныне все иконки аккуратно распределены по группам.

§ поддержка записи CD-R и CD-RW дисков на уровне самой ОС. Те­перь вы можете работать с этими дисками, как с обычными дискетами, перетаскивая на чистый диск нужные файлы непосредственно в про­воднике. Конечно, это не значит, что про отдельные программы записи теперь можно забыть - копировать диски «один в один», работать с ре­жимом записи DAO и полноценной записью аудиодисков Windows по-­прежнему не в состоянии.

Недостаток:

§ повышенные потребности в ресурсах компьютера. Так, для нормальной работы Windows XP потребует не мень­ше 128 Мбайт оперативной памяти, процессора с частотой не менее 700-800 МГц и около 1 Гбайт дискового пространства.

Windows Server 2003. Операционные системы семейства Windows Server 2003 сочетают расширенные и улучшенные возможности Windows 2000 и Windows XP и представляют собой многофункциональные серверные платформы для предприятий различного масштаба, для рабочих станций и домашних компьютеров не предназначаются.

Эти ОС разработаны под 64-битные процессоры нового поколения и обеспечивают эффективное создание общего доступа к файлам и принтерам, безопасное подключение к интернету, централизованное развертывание настольных приложений и веб-решения для организации взаимодействия сотрудников, партнеров, клиентов.

Сервер Windows Server 2003 Standard Edition обеспечивает высокий уровень надежности и безопасности и делает более удобным развертывание, управление и использование. При разработке этих систем особое внимание уделялось вопросам сетевой безопасности и устойчивости к сетевым атакам, надежности и производительности. В результате пользователь получает высоко-производительную операционную систему, являющуюся безопасным и надежным решением, не требующим проведения специальной настройки и обеспечивающим высокий уровень доступности и масштабируемости.

Windows Server 2003 Enterprise Edition основана на функциональности Windows Server 2003 Standard Edition, с добавлением средств обеспечения надежности, необходимых для ответственных бизнес-приложений.

Разработанная для предприятий среднего и большого бизнеса ОС Windows Server 2003 Enterprise Edition рекомендуется для серверов, работающих с сетевыми приложениями, программами отправки сообщений, системами управления запасами и обслуживания пользователей, базами данных, веб-узлами электронной коммерции, а также для файловых серверов и серверов печати. Данная операционная система обеспечивает высокую надежность, производительность и экономическую эффективность.

Для обеспечения оптимальной гибкости и масштабируемости будет доступна как 32-разрядная, так и 64-разрядная версия ОС Windows Server 2003 Enterprise Edition. Организации получают инфраструктуру высокой производительности, оптимизированную для запуска любых ответственных бизнес-приложений и служб.

Отличия от версии Windows Server 2003 Standard Edition состоят в поддержке серверов высокой производительности и возможности организации кластеров для распределения высокой нагрузки. Данные функции обеспечивают надежность и работоспособность систем независимо от возможных сбоев и масштабов исполняемых приложений.

Windows Server 2003 Enterprise Edition на высоком уровне обеспечивает поддержку следующих возможностей:

§ восьмипотоковая симметричная многопроцессорная обработка (SMP);

§ восьмиузловая кластеризация;

§ 32 ГБайт оперативной памяти в 32-разрядных версиях и 64 ГБайт - в 64-разрядных версиях.

ОС Windows Server 2003 Enterprise Edition позволяет увеличить производительность сервера за счет добавления процессоров и памяти. Данный подход к повышению пропускной способности сети называется масштабированием.

Производительность сервера можно увеличить за счет добавления процессоров, которые будут работать совместно. Расширенная поддержка технологии SMP в Windows Server 2003 Enterprise Edition позволяет использовать мультипроцессорные серверы.

Производительность сервера можно также повысить за счет добавления памяти, что позволит компьютеру одновременно работать с большими объемами данных. Версия Enterprise Edition предоставляет функции расширения памяти, что увеличивает доступный для серверных операций объем памяти до 32 Гбайт в 32-разрядных версиях и 64 Гбайт - в 64-разрядных версиях.

Эта система имеет заметные отличия от Windows XP Professional, нацеленные, в первую очередь, на максимальное повышение надежности этой ОС. Особенно бросается в глаза то, что теперь по умолчанию отключены многие функции, являющиеся для домашнего пользователя практически обязательными, но вроде бы не требующиеся на серверной машине, типа тем Рабочего стола, трехмерного ускорения и даже звука.

Linux. Операционная система Linux, созданная в 1991 г и официально вы­пущенная в 1994 г. Линусом Торвальдсом, разительно отличается от всех других операционных систем. Причем - практически всем.

Начнем с того, что Linux -- единственная популярная ОС, создан­ная любителем (Торвальдс написал ее в качестве дипломного проекта). Более того - поддерживается, развивается и дополняется она сотнями тысяч таких же энтузиастов из разных стран мира. Наконец, Linux - единственная свободно распространяемая (т. е. абсолютно бесплатная) ОС.

Свое происхождение многозадачная многопользовательская 32-­разрядная система Linux ведет от класса универсальных ОС UNIX, ко­торые в течение многих лет (еще с 60-х годов!) обслуживали «большие» промышленные компьютеры. Проект UNIX объединяет десятки различных ОС, созданных для своих компьютеров различными фирма­ми. В создании одной из них - Xenix - принимала на заре своей карь­еры участие и Microsoft.

Универсальность - лишь первый козырь Linux. Второй и не менее важный - бесплатность. И, наконец, третий - открытость. Ядро Linux, в отличие от тех же Windows, открыто для изменения, и любой мало-­мальски образованный программист (на которых, собственно, и рас­считывалась эта ОС) может легко и быстро «подогнать» ее к любому конкретному компьютеру. Бич Windows - аппаратные конфликты - в Linux явление очень редкое: по стабильности она давно и уверенно зани­мает первое место. Как и по скорости - минимальная конфигурация Linux «летает» даже на компьютерах с архаичным процессором Pentium I. Более того - любой пользователь, обладающий хотя 6ы небольшими навыками программирования, может с легкостью оптимизировать Linux под свои нужды и потребности, исправить ошибки, сделанные или пропущенные разработчиками.

Есть, конечно, и минусы. До недавнего времени для того, чтобы работать с Linux, нужно было, как минимум разбираться в программировании. А в идеале - пере­писывать ядро ОС для своей машины и собственноручно писать нужные драйверы. К тому же на фоне ярких Windows и MacOS Linux выглядел серенькой мышкой - все просто, скромно и... бесцветно.

Поэтому единственной областью, в которой работал Linux, вплоть до самого последнего момента оставались сети. Особенно по­любили эту ОС интернетчики - до сих пор большая часть Web-сер­веров Интернет работает именно под управлением Linux. Да и в ло­кальных сетях крупных компаний Linux неплохо справлялся с ролью администратора.

Положение коренным образом изменилось примерно в 1998 году, когда появились первые коммерческие дистрибутивы - устано­вочные комплекты Linux, которые позволяли самостоятельно инсталлировать прихотливую ОС даже новичкам. Конечно, эти комплекты (та­кие как Red Hat) были не бесплатными, но цена за них устанавливалась чисто символическая.

Другим событием, сыгравшим на руку Linux, стало появление удоб­ных оболочек. Сочетание привычного Рабочего Стола и ико­нок Windows и мощи ядра Linux сразу же привлекло внимание разра­ботчиков и пользователей. Только за два последних года для Linux было написано больше программ, чем за все предыдущие! Окончательным знаком расположения к Linux со стороны программной индустрии ста­ло решение некоторых крупных производителей игр выпустить Linux ­версии своих «бестселлеров». Наконец, в 1999 году один из крупней­ших поставщиков готовых компьютеров выбрал именно Linux для уста­новки на собственные системы. В том же году известная канадская корпорация Corel выпустила на рынок первую по-настоящему коммер­ческую версию Linux - отлично составленный дистрибутивный пакет с оригинальной системой установки, благодаря которому процесс при­общения компьютера к Linux упростился до крайности. Многие поль­зователи Linux утверждают, что Windows устанавливался на их машины дольше и тяжелее.

Рынок все внимательнее при­глядывается к Linux - дошло до того, что под эту операционную систе­му выпущены версии самых успешных игр последних лет. Сегодня Linux устанавливается уже не только на серверы, но на готовые персо­нальные компьютеры и даже на ноутбуки. Для тех, кто мечтает стать специалистом в облас­ти информационных технологий, знание Linux ныне столь же обяза­тельно, как знание английского языка. Именно под управлением различных версий Linux работают управляющие компьютеры (серверы) локальных сетей Web-серверов Интернет.

QNX (QNX Software Systems). Еще в конце 80-х казалось, что изобрести что-то новое в жанре опе­рационных систем невозможно. И действительно - что? Многозадач­ность, оконный интерфейс, расширенная поддержка мультимедиа и Интернет - все это уже давно было взято на вооружение всеми произ­водителями ОС. Чего же желать еще?

И все же небольшая компания QNX Software Systems сумела удивить мир, представив на закате тысячелетия свою «игрушечную» ОС, вполне работоспособная версия которой умещается всего на одной дискете! Причем искомых 1,44 Мбайт хватает не только для самой операционной системы, но и для минимального комплекта программ для нее, включа­ющего браузер страниц Интернет и простенький текстовый редактор.

QNX привлек к себе внимание публики, сетевых журналистов и - что самое главное - клиентов. Последних заинтере­совала возможность установки «мини-ОС» на старые модели ПК, парк которых за рубежом еще довольно велик, и на новейшие «мини-ком­пьютеры» - торговые, справочные терминалы и так далее.

Само сущест­вование QNX и немалый интерес к ней доказывает - даже в эпоху больших жестких дисков размер по-прежнему имеет значение.
ЛЕКЦИЯ 2

Тема 2Архитектура операционной системы

2.1 Многослойная структура ОС. Ядро и вспомогательные модули ОС. Ядро в привилегированном режиме.

Любая сложная система должна иметь понятную и рациональную структуру, то есть разделяться на части — модули, имеющие вполне законченное функциональное назначение с четко оговоренными правилами взаимодействия. Ясное понимание роли каждого отдельного модуля существенно упрощает работу по модификации и развитию системы. Напротив, сложную систему без хорошей структуры чаще проще разработать заново, чем модернизировать.

Функциональная сложность операционной системы неизбежно приводит к сложности ее архитектуры, под которой понимают структурную организацию ОС на основе различных программных модулей. Обычно в состав ОС входят исполняемые и объектные модули стандартных для данной ОС форматов, библиотеки разных типов, модули исходного текста программ, программные модули специального формата (например, загрузчик ОС, драйверы ввода-вывода), конфигурационные файлы, файлы документации, модули справочной системы и т. д.

Большинство современных операционных систем представляют собой хорошо структурированные модульные системы, способные к развитию, расширению и переносу на новые платформы. Какой-либо единой архитектуры ОС не существует, но существуют универсальные подходы к структурированию ОС.

Ядро и вспомогательные модули ОС

Наиболее общим подходом к структуризации операционной системы является разделение всех ее модулей на две группы:

§ ядро — модули, выполняющие основные функции ОС;

§ модули, выполняющие вспомогательные функции ОС.

Модули ядра выполняют такие базовые функции ОС, как управление процессами, памятью, устройствами ввода-вывода и т. п. Ядро составляет сердцевину операционной системы, без него ОС является полностью неработоспособной и не сможет выполнить ни одну из своих функций.

В состав ядра входят функции, решающие внутрисистемные задачи организации вычислительного процесса, такие как переключение контекстов, загрузка/выгрузка станиц, обработка прерываний. Эти функции недоступны для приложений. Другой класс функций ядра служит для поддержки приложений, создавая для них так называемую прикладную программную среду. Приложения могут обращаться к ядру с запросами — системными вызовами — для выполнения тех или иных действий, например для открытия и чтения файла, вывода графической информации на дисплей, получения системного времени и т. д. Функции ядра, которые могут вызываться приложениями, образуют интерфейс прикладного программирования — API.

Функции, выполняемые модулями ядра, являются наиболее часто используемыми функциями операционной системы, поэтому скорость их выполнения определяет производительность всей системы в целом. Для обеспечения высокой скорости работы ОС все модули ядра или большая их часть постоянно находятся в оперативной памяти, то есть являются резидентными.

Ядро является движущей силой всех вычислительных процессов в компьютерной системе, и крах ядра равносилен краху всей системы. Поэтому разработчики операционной системы уделяют особое внимание надежности кодов ядра, в результате процесс их отладки может растягиваться на многие месяцы.

Обычно ядро оформляется в виде программного модуля некоторого специального формата, отличающегося от формата пользовательских приложений.

Остальные модули ОС выполняют весьма полезные, но менее обязательные функции. Например, к таким вспомогательным модулям могут быть отнесены программы архивирования данных на магнитной ленте, дефрагментации диска, текстового редактора. Вспомогательные модули ОС оформляются либо в виде приложений, либо в виде библиотек процедур.

Поскольку некоторые компоненты ОС оформлены как обычные приложения, то есть в виде исполняемых модулей стандартного для данной ОС формата, то часто бывает очень сложно провести четкую грань между операционной системой и приложениями (рис. 2.1.1).

Решение о том, является ли какая-либо программа частью ОС или! нет, принимает производитель ОС. Среди многих факторов, способных повлиять на это решение, немаловажными являются перспективы того, будет ли программа иметь массовый спрос у потенциальных пользователей данной ОС. Некоторая программа может существовать определенное время как пользовательское приложение, а потом стать частью ОС, или наоборот.

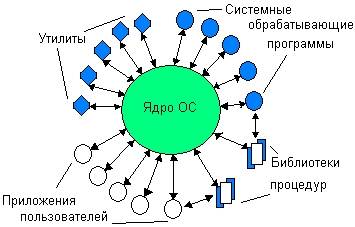

Рис. 2.1.1. Нечеткость границы между ОС и приложениями

Вспомогательные модули ОС обычно подразделяются на следующие группы:

§ утилиты — программы, решающие отдельные задачи управления и сопровождения компьютерной системы, такие, например, как программы сжатия дисков, архивирования данных на магнитную ленту;

§ системные обрабатывающие программы — текстовые или графические редакторы, компиляторы, компоновщики, отладчики;

§ программы предоставления пользователю дополнительных услуг — специальный вариант пользовательского интерфейса, калькулятор и даже игры;

§ библиотеки процедур различного назначения, упрощающие разработку приложений, например библиотека математических функций, функций ввода-вывода и т. д.

Как и обычные приложения, для выполнения своих задач утилиты, обрабатывающие программы и библиотеки ОС, обращаются к функциям ядра посредством системных вызовов (рис. 2.1.2).

Разделение операционной системы на ядро и модули-приложения обеспечивает легкую расширяемость ОС. Чтобы добавить новую высокоуровневую функцию, достаточно разработать новое приложение, и при этом не требуется модифицировать ответственные функции, образующие ядро системы. Однако внесение изменений в функции ядра может оказаться гораздо сложнее, и сложность эта зависит от структурной организации самого ядра. В некоторых случаях каждое исправление ядра может потребовать его полной перекомпиляции.

Рис. 2.1.2. Взаимодействие между ядром и вспомогательными модулями ОС

Модули ОС, оформленные в виде утилит, системных обрабатывающих программ и библиотек, обычно загружаются в оперативную память только на время выполнения своих функций, то есть являются транзитными. Постоянно в оперативной памяти располагаются только самые необходимые коды ОС, составляющие ее ядро. Такая организация ОС экономит оперативную память компьютера.

Важным свойством архитектуры ОС, основанной на ядре, является возможность защиты кодов и данных операционной системы за счет выполнения функций ядра в привилегированном режиме.

Ядро в привилегированном режиме

Для надежного управления ходом выполнения приложений операционная система должна иметь по отношению к приложениям определенные привилегии. Иначе некорректно работающее приложение может вмешаться в работу ОС и, например, разрушить часть ее кодов. Все усилия разработчиков операционной системы окажутся напрасными, если их решения воплощены в незащищенные от приложений модули системы, какими бы элегантными и эффективными эти решения ни были. Операционная система должна обладать исключительными полномочиями также для того, чтобы играть роль арбитра в споре приложений за ресурсы компьютера в мультипрограммном режиме. Ни одно приложение не должно иметь возможности без ведома ОС получать дополнительную область памяти, занимать процессор дольше разрешенного операционной системой периода времени, непосредственно управлять совместно используемыми внешними устройствами.

Обеспечить привилегии операционной системе невозможно без специальных средств аппаратной поддержки. Аппаратура компьютера должна поддерживать как минимум два режима работы — пользовательский режим (user mode) и привилегированный режим, который также называют режимом ядра (kernel mode), или режимом супервизора (supervisor mode). Подразумевается, что операционная система или некоторые ее части работают в привилегированном режиме, а приложения — в пользовательском режиме.

Так как ядро выполняет все основные функции ОС, то чаще всего именно ядро становится той частью ОС, которая работает в привилегированном режиме (рис. 3.3). Иногда это свойство — работа в привилегированном режиме — служит основным определением понятия «ядро».

Рис. 2.1.3. Архитектура операционной системы с ядром в привилегированном режиме

Приложения ставятся в подчиненное положение за счет запрета выполнения в пользовательском режиме некоторых критичных команд, связанных с переключением процессора с задачи на задачу, управлением устройствами ввода-вывода, доступом к механизмам распределения и защиты памяти. Выполнение некоторых инструкций в пользовательском режиме запрещается безусловно (очевидно, что к таким инструкциям относится инструкция перехода в привилегированный режим), тогда как другие запрещается выполнять только при определенных условиях. Например, инструкции ввода-вывода могут быть запрещены приложениям при доступе к контроллеру жесткого диска, который хранит данные, общие для ОС и всех приложений, но разрешены при доступе к последовательному порту, который выделен в монопольное владение для определенного приложения. Важно, что условия разрешения выполнения критичных инструкций находятся под полным контролем ОС и этот контроль обеспечивается за счет набора инструкций, безусловно запрещенных для пользовательского режима.

Аналогичным образом обеспечиваются привилегии ОС при доступе к памяти. Например, выполнение инструкции доступа к памяти для приложения разрешается, если инструкция обращается к области памяти, отведенной данному приложению операционной системой, и запрещается при обращении к областям памяти, занимаемым ОС или другими приложениями. Полный контроль ОС над доступом к памяти достигается за счет того, что инструкция или инструкции конфигурирования механизмов защиты памяти (например, изменения ключей защиты памяти в мэйнфреймах IBM или указателя таблицы дескрипторов памяти в процессорах Pentium) разрешается выполнять только в привилегированном режиме.

Очень важно, что механизмы защиты памяти используются операционной системой не только для защиты своих областей памяти от приложений, но и для защиты областей памяти, выделенных ОС какому-либо приложению, от остальных приложений. Говорят, что каждое приложение работает в своем адресном пространстве. Это свойство позволяет локализовать некорректно работающее приложение в собственной области памяти, так что его ошибки не оказывают влияния на остальные приложения и операционную систему.

Между количеством уровней привилегий, реализуемых аппаратно, и количеством уровней привилегий, поддерживаемых ОС, нет прямого соответствия. Так, на базе четырех уровней, обеспечиваемых процессорами компании Intel, операционная система OS/2 строит трехуровневую систему привилегий, а операционные системы Windows NT, UNIX и некоторые другие ограничиваются двухуровневой системой.

С другой стороны, если аппаратура поддерживает хотя бы два уровня привилегий, то ОС может на этой основе создать программным способом сколь угодно развитую систему защиты.

Эта система может, например, поддерживать несколько уровней привилегий, образующих иерархию. Наличие нескольких уровней привилегий позволяет более тонко распределять полномочия как между модулями операционной системы, так и между самими приложениями. Появление внутри операционной системы более привилегированных и менее привилегированных частей позволяет повысить устойчивость ОС к внутренним ошибкам программных кодов, так как такие ошибки будут распространяться только внутри модулей с определенным уровнем привилегий. Дифференциация привилегий в среде прикладных модулей позволяет строить сложные прикладные комплексы, в которых часть более привилегированных модулей может, например, получать доступ к данным менее привилегированных модулей и управлять их выполнением.

На основе двух режимов привилегий процессора ОС может построить сложную систему индивидуальной защиты ресурсов, примером которой является типичная система защиты файлов и каталогов. Такая система позволяет задать для любого пользователя определенные права доступа к каждому из файлов и каталогов.

Повышение устойчивости операционной системы, обеспечиваемое переходом ядра в привилегированный режим, достигается за счет некоторого замедления выполнения системных вызовов. Системный вызов привилегированного ядра инициирует переключение процессора из пользовательского 'режима в- привилегированный, а при возврате к приложению — переключение из привилегированного режима в пользовательский (рис. 2.1.4). Во всех типах процессоров из-за дополнительной двукратной задержки переключения переход на процедуру со сменой режима выполняется медленнее, чем вызов процедуры без смены режима.

Рис. 2.1.4. Смена режимов при выполнении системного вызова к привилегированному ядру

Архитектура ОС, основанная на привилегированном ядре и приложениях пользовательского режима, стала, по существу, классической. Ее используют многие популярные операционные системы, в том числе многочисленные версии UNIX, VAX VMS, IBM OS/390, OS/2, и с определенными модификациями — Windows NT.

Многослойная структура ОС

Вычислительную систему, работающую под управлением ОС на основе ядра, можно рассматривать как систему, состоящую из трех иерархически расположенных слоев: нижний слой образует аппаратура, промежуточный — ядро, а утилиты, обрабатывающие программы и приложения, составляют верхний слой системы (рис. 3.6). Слоистую структуру вычислительной системы принято изображать в виде системы концентрических окружностей, иллюстрируя тот факт, что каждый слой может взаимодействовать только со смежными слоями. Действительно, при такой организации ОС приложения не могут непосредственно взаимодействовать с аппаратурой, а только через слой ядра.

Рис. 2.1.5. Трехслойная схема вычислительной системы

Многослойный подход является универсальным и эффективным способом декомпозиции сложных систем любого типа, в том числе и программных. В соответствии с этим подходом система состоит из иерархии слоев. Каждый слой обслуживает вышележащий слой, выполняя для него некоторый набор функций, которые образуют межслойный интерфейс (рис. 3.7). На основе функций нижележащего слоя следующий (вверх по иерархии) слой строит свои функции — более сложные и более мощные, которые, в свою очередь, оказываются примитивами для создания еще более мощных функций вышележащего слоя. Строгие правила касаются только взаимодействия между слоями системы, а между модулями внутри слоя связи могут быть произвольными. Отдельный модуль может выполнить свою работу либо самостоятельно, либо обратиться к другому модулю своего слоя, либо обратиться за помощью к нижележащему слою через межслойный интерфейс.

Такая организация системы имеет много достоинств. Она существенно упрощает разработку системы, так как позволяет сначала определить «сверху вниз» функции слоев и межслойные интерфейсы, а затем при детальной реализации постепенно наращивать мощность функций слоев, двигаясь «снизу вверх». Кроме того, при модернизации системы можно изменять модули внутри слоя без необходимости производить какие-либо изменения в остальных слоях, если при этих внутренних изменениях межслойные интерфейсы остаются в силе.

Рис. 2.1.6. Концепция многослойного взаимодействия

Поскольку ядро представляет собой сложный многофункциональный комплекс, то многослойный подход обычно распространяется и на структуру ядра.

Ядро может состоять из следующих слоев:

§ Средства аппаратной поддержки ОС. До сих пор об операционной системе говорилось как о комплексе программ, но, вообще говоря, часть функций ОС может выполняться и аппаратными средствами. Поэтому иногда можно встретить определение операционной системы как совокупности программных и аппаратных средств, что и отражено на рис. 2.1.7. К операционной системе относят, естественно, не все аппаратные устройства компьютера, а только средства аппаратной поддержки ОС, то есть те, которые прямо участвуют в организации вычислительных процессов: средства поддержки привилегированного режима, систему прерываний, средства переключения контекстов процессов, средства защиты областей памяти и т. п.

§ Машинно-зависимые компоненты ОС. Этот слой образуют программные модули, в которых отражается специфика аппаратной платформы компьютера. В идеале этот слой полностью экранирует вышележащие слои ядра от особенностей аппаратуры. Это позволяет разрабатывать вышележащие слои на основе машинно-независимых модулей, существующих в единственном экземпляре для всех типов аппаратных платформ, поддерживаемых данной ОС. Примером экранирующего слоя может служить слой HAL операционной системы Windows NT.

§ Базовые механизмы ядра. Этот слой выполняет наиболее примитивные операции ядра, такие как программное переключение контекстов процессов, диспетчеризацию прерываний, перемещение страниц из памяти на диск и обратно и т. п. Модули данного слоя не принимают решений о распределении ресурсов — они только отрабатывают принятые «наверху» решения, что и дает повод называть их исполнительными механизмами для модулей верхних слоев. Например, решение о том, что в данный момент нужно прервать выполнение текущего процесса А и начать выполнение процесса В, принимается менеджером процессов на вышележащем слое, а слою базовых механизмов передается только директива о том, что нужно выполнить переключение с контекста текущего процесса на контекст процесса В.

§ Менеджеры ресурсов. Этот слой состоит из мощных функциональных модулей, реализующих стратегические задачи по управлению основными ресурсами вычислительной системы. Обычно на данном слое работают менеджеры (называемые также диспетчерами) процессов, ввода-вывода, файловой системы и оперативной памяти. Разбиение на менеджеры может быть и несколько иным, например менеджер файловой системы иногда объединяют с менеджером ввода-вывода, а функции управления доступом пользователей к системе в целом и ее отдельным объектам поручают отдельному менеджеру безопасности. Каждый из менеджеров ведет учет свободных и используемых ресурсов определенного типа и планирует их распределение в соответствии с запросами приложений. Например, менеджер виртуальной памяти управляет перемещением страниц из оперативной памяти на диск и обратно. Менеджер должен отслеживать интенсивность обращений к страницам, время пребывания их в памяти, состояния процессов, использующих данные, и многие другие параметры, на основании которых он время от времени принимает решения о том, какие страницы необходимо выгрузить и какие — загрузить. Для исполнения принятых решений менеджер обращается к нижележащему слою базовых механизмов с запросами о загрузке (выгрузке) конкретных страниц. Внутри слоя менеджеров существуют тесные взаимные связи, отражающие тот факт, что для выполнения процессу нужен доступ одновременно к нескольким ресурсам — процессору, области памяти, возможно, к определенному файлу или устройству ввода-вывода. Например, при создании процесса менеджер процессов обращается к менеджеру памяти, который должен выделить процессу определенную область памяти для его кодов и данных.

§ Интерфейс системных вызовов. Этот слой является самым верхним слоем ядра и взаимодействует непосредственно с приложениями и системными утилитами, образуя прикладной программный интерфейс операционной системы. Функции API, обслуживающие системные вызовы, предоставляют доступ к ресурсам системы в удобной и компактной форме, без указания деталей их физического расположения.

Рис. 2.1.7. Многослойная структура ядра ОС

Приведенное разбиение ядра ОС на слои является достаточно условным. В реальной системе количество слоев и распределение функций между ними может быть и иным. Не всегда оформляются в отдельный слой базовые механизмы — в этом случае менеджеры ресурсов не только планируют использование ресурсов, но и самостоятельно реализуют свои планы.

Возможна и противоположная картина, когда ядро состоит из большего количества слоев. Например, менеджеры ресурсов, составляя определенный слой ядра, в свою очередь, могут обладать многослойной структурой. Прежде всего это относится к менеджеру ввода-вывода, нижний слой которого составляют драйверы устройств, например драйвер жесткого диска или драйвер сетевого адаптера, а верхние слои — драйверы файловых систем или протоколов сетевых служб, имеющие дело с логической организацией информации.

Способ взаимодействия слоев в реальной ОС также может отклоняться от описанной выше схемы. Для ускорения работы ядра в некоторых случаях происходит непосредственное обращение с верхнего слоя к функциям нижних слоев, минуя промежуточные. Типичным примером такого «неправильного» взаимодействия является начальная стадия обработки системного вызова. На многих аппаратных платформах для реализации системного вызова используется инструкция программного прерывания. Этим приложение фактически вызывает модуль первичной обработки прерываний, который находится в слое базовых механизмов, а уже этот модуль вызывает нужную функцию из слоя системных вызовов. Сами функции системных вызовов также иногда нарушают субординацию иерархических слоев, обращаясь прямо к базовым механизмам ядра.

Выбор количества слоев ядра является ответственным и сложным делом: увеличение числа слоев ведет к некоторому замедлению работы ядра за счет дополнительных накладных расходов на межслойное взаимодействие, а уменьшение числа слоев ухудшает расширяемость и логичность системы. Обычно операционные системы, прошедшие долгий путь эволюционного развития, например многие версии UNIX, имеют неупорядоченное ядро с небольшим числом четко выделенных слоев, а у сравнительно «молодых» операционных систем, таких как Windows NT, ядро разделено на большее число слоев и их взаимодействие формализовано в гораздо большей степени.

2.2 Аппаратная зависимость и переносимость ОС. Типовые средства аппаратной поддержки ОС. Машинно-зависимые компоненты ОС. Переносимость операционной системы. Двоичная совместимость и совместимость исходных текстов. Совместимость и множественные прикладные среды.

Аппаратная зависимость и переносимость ОС

Многие операционные системы успешно работают на различных аппаратных платформах без существенных изменений в своем составе. Во многом это объясняется тем, что, несмотря на различия в деталях, средства аппаратной поддержки ОС большинства компьютеров приобрели сегодня много типовых черт, а именно эти средства в первую очередь влияют на работу компонентов операционной системы. В результате в ОС можно выделить достаточно компактный слой машинно-зависимых компонентов ядра и сделать остальные слои ОС общими для разных аппаратных платформ.

Типовые средства аппаратной поддержки ОС

Четкой границы между программной и аппаратной реализацией функций ОС не существует — решение о том, какие функции ОС будут выполняться программно, а какие аппаратно, принимается разработчиками аппаратного и программного обеспечения компьютера. Тем не менее практически все современные аппаратные платформы имеют некоторый типичный набор средств аппаратной поддержки ОС, в который входят следующие компоненты:

§ средства поддержки привилегированного режима;

§ средства трансляции адресов;

§ средства переключения процессов;

§ система прерываний;

§ системный таймер;

§ средства защиты областей памяти.

Средства поддержки привилегированного режима обычно основаны на системном регистре процессора, часто называемом «словом состояния» машины или процессора. Этот регистр содержит некоторые признаки, определяющие режимы работы процессора, в том числе и признак текущего режима привилегий. Смена режима привилегий выполняется за счет изменения слова состояния машины в результате прерывания или выполнения привилегированной команды. Число градаций привилегированности может быть разным у разных типов процессоров, наиболее часто используются два уровня (ядро-пользователь) или четыре (например, ядро- супервизор- выполнение- пользователь у платформы VAX или 0-1-2-3 у процессоров Intel x86/Pentium). В обязанности средств поддержки привилегированного режима входит выполнение проверки допустимости выполнения активной программой инструкций процессора при текущем уровне привилегированности.

Средства трансляции адресов выполняют операции преобразования виртуальных адресов, которые содержатся в кодах процесса, в адреса физической памяти. Таблицы, предназначенные при трансляции адресов, обычно имеют большой объем, поэтому для их хранения используются области оперативной памяти, а аппаратура процессора содержит только указатели на эти области. Средства трансляции адресов используют данные указатели для доступа к элементам таблиц и аппаратного выполнения алгоритма преобразования адреса, что значительно ускоряет процедуру трансляции по сравнению с ее чисто программной реализацией.

Средства переключения процессов предназначены для быстрого сохранения контекста приостанавливаемого процесса и восстановления контекста процесса, который становится активным. Содержимое контекста обычно включает содержимое всех регистров общего назначения процессора, регистра флагов операций (то есть флагов нуля, переноса, переполнения и т. п.), а также тех системных регистров и указателей, которые связаны с отдельным процессом, а не операционной системой, например указателя на таблицу трансляции адресов процесса. Для хранения контекстов приостановленных процессов обычно используются области оперативной памяти, которые поддерживаются указателями процессора.

Переключение контекста выполняется по определенным командам процессора, например по команде перехода на новую задачу. Такая команда вызывает автоматическую загрузку данных из сохраненного контекста в регистры процессора, после чего процесс продолжается с прерванного ранее места.

Система прерываний позволяет компьютеру реагировать на внешние события, синхронизировать выполнение процессов и работу устройств ввода-вывода, быстро переходить с одной программы на другую. Механизм прерываний нужен для того, чтобы оповестить процессор о возникновении в вычислительной системе некоторого непредсказуемого события или события, которое не синхронизировано с циклом работы процессора. Примерами таких событий могут служить завершение операции ввода-вывода внешним устройством (например, запись блока данных контроллером диска), некорректное завершение арифметической операции (например, переполнение регистра), истечение интервала астрономического времени. При возникновении условий прерывания его источник (контроллер внешнего устройства, таймер, арифметический блок процессора и т. п.) выставляет определенный электрический сигнал. Этот сигнал прерывает выполнение процессором последовательности команд, задаваемой исполняемым кодом, и вызывает автоматический переход на заранее определенную процедуру, называемую процедурой обработки прерываний. В большинстве моделей процессоров отрабатываемый аппаратурой переход на процедуру обработки прерываний сопровождается заменой слова состояния машины (или даже всего контекста процесса), что позволяет одновременно с переходом по нужному адресу выполнить переход в привилегированный режим. После завершения обработки прерывания обычно происходит возврат к исполнению прерванного кода.

Прерывания играют важнейшую роль в работе любой операционной системы, являясь ее движущей силой. Действительно, большая часть действий ОС инициируется прерываниями различного типа. Даже системные вызовы от приложений выполняются на многих аппаратных платформах с помощью специальной инструкции прерывания, вызывающей переход к выполнению соответствующих процедур ядра (например, инструкция int в процессорах Intel или SVC в мэйнфреймах IBM).

Системный таймер, часто реализуемый в виде быстродействующего регистра-счетчика, необходим операционной системе для выдержки интервалов времени. Для этого в регистр таймера программно загружается значение требуемого интервала в условных единицах, из которого затем автоматически с определенной частотой начинает вычитаться по единице. Частота «тиков» таймера, как правило, тесно связана с частотой тактов
