Переносимость операционной системы

Если код ОС может быть сравнительно легко перенесен с аппаратной платформы одного типа на аппаратную платформу другого типа, то такую ОС называют переносимой (portable), или мобильной.

Для того чтобы обеспечить свойство мобильности ОС, разработчики должны следовать следующим правилам.

§ Большая часть кода должна быть написана на языке, трансляторы которого имеются на всех машинах, куда предполагается переносить систему. Такими языками являются стандартизованные языки высокого уровня. Большинство переносимых ОС написано на языке С, который имеет много особенностей, полезных для разработки кодов операционной системы, и компиляторы которого широко доступны. Программа, написанная на ассемблере, является переносимой только в тех случаях, когда перенос операционной системы планируется на компьютер, обладающий той же системой команд. В остальных случаях ассемблер используется только для тех непереносимых частей системы, которые должны непосредственно взаимодействовать с аппаратурой (например, обработчик прерываний), или для частей, которые требуют максимальной скорости (например, целочисленная арифметика повышенной точности).

§ Объем машинно-зависимых частей кода, которые непосредственно взаимодействуют с аппаратными средствами, должен быть по возможности минимизирован. Так, например, следует всячески избегать прямого манипулирования регистрами и другими аппаратными средствами процессора. Для уменьшения аппаратной зависимости разработчики ОС должны также исключить возможность использования по умолчанию стандартных конфигураций аппаратуры или их характеристик. Каждый раз, когда какому-либо модулю ОС требуется выполнить некоторое действие, связанное с аппаратурой, он манипулирует абстрактными данными, используя соответствующую функцию из имеющегося набора. Когда ОС переносится, то изменяются только эти данные и функции, которые ими манипулируют. Например, в ОС Windows NT диспетчер прерываний преобразует аппаратные уровни прерываний конкретного типа процессора в стандартный набор уровней прерываний IRQL, с которыми работают остальные модули ОС. Поэтому при переносе Windows NT на новую платформу нужно переписать, в частности, те коды диспетчера прерываний, которые занимаются отображением уровней прерывания на абстрактные уровни IRQL, а те модули ОС, которые пользуются этими абстрактными уровнями, изменений не потребуют.




§ Аппаратно-зависимый код должен быть надежно изолирован в нескольких модулях, а не быть распределен по всей системе. Изоляции подлежат все части ОС, которые отражают специфику как процессора, так и аппаратной платформы в целом. Низкоуровневые компоненты ОС, имеющие доступ к процессорно - зависимым структурам данных и регистрам, должны быть оформлены в виде компактных модулей, которые могут быть заменены аналогичными модулями для других процессоров.



В идеале слой машинно-зависимых компонентов ядра полностью экранирует остальную часть ОС от конкретных деталей аппаратной платформы (кэши, контроллеры прерываний ввода-вывода и т. п.), по крайней мере для того набора платформ, который поддерживает данная ОС. В результате происходит подмена реальной аппаратуры некой унифицированной виртуальной машиной, одинаковой для всех вариантов аппаратной платформы. Все слои ОС, которые лежат выше слоя машинно-зависимых компонентов, могут быть написаны для управления именно этой виртуальной аппаратурой. Таким образом, у разработчиков появляется возможность создавать один вариант машинно-независимой части ОС (включая компоненты ядра, утилиты, системные обрабатывающие программы) для всего набора поддерживаемых платформ (рис. 2.2.1).

Рис. 2.2.1.Перенос операционной системы на разные аппаратные платформы

Совместимость и множественные прикладные среды

В то время как многие архитектурные особенности ОС непосредственно касаются только системных программистов, концепция множественных прикладных сред непосредственно связана с нуждами конечных пользователей — возможностью ОС выполнять приложения, написанные для других ОС. Такое свойство ОС называется совместимостью.

Двоичная совместимость и совместимость исходных текстов

Необходимо различать совместимость на двоичном уровне и совместимость на уровне исходных текстов. Приложения обычно хранятся в ОС в виде исполняемых файлов, содержащих двоичные образы кодов и данных. Двоичная совместимость достигается в том случае, когда можно взять исполняемую программу и запустить ее на выполнение в среде другой ОС.

Совместимость на уровне исходных текстов требует наличия соответствующего компилятора в составе программного обеспечения компьютера, на котором предполагается выполнять данное приложение, а также совместимости на уровне библиотек и системных вызовов. При этом необходима перекомпиляция имеющихся исходных текстов в новый исполняемый модуль.

Совместимость на уровне исходных текстов важна в основном для разработчиков приложений, в распоряжении которых эти исходные тексты всегда имеются. Но для конечных пользователей практическое значение имеет только двоичная совместимость, так как только в этом случае они могут использовать один и тот же коммерческий продукт, поставляемый в виде двоичного исполняемого кода, в различных операционных средах и на различных машинах. Обладает ли новая ОС двоичной совместимостью или совместимостью исходных текстов с существующими операционными системами, зависит от многих факторов. Самый главный из них — архитектура процессора, на котором работает новая ОС. Если процессор использует тот же набор команд (возможно, с некоторыми добавлениями) и тот же диапазон адресов, тогда двоичная совместимость может быть достигнута довольно просто. Для этого достаточно соблюдения следующих условий:

§ вызовы функций API, которые содержит приложение, должны поддерживаться данной ОС;

§ внутренняя структура исполняемого файла приложения должна соответствовать структуре исполняемых файлов данной ОС.

Гораздо сложнее достичь двоичной совместимости ОС, предназначенным для выполнения на процессорах, имеющих разные архитектуры. Помимо соблюдения приведенных выше условий необходимо организовать эмуляцию двоичного кода.

Пусть, например, требуется выполнить DOS-программу для IBM PC-совместимого компьютера на компьютере Macintosh. Компьютер Macintosh построен на основе процессора Motorola 680x0, а компьютер IBM PC — на основе процессора Intel 80x86. Процессор Motorola имеет архитектуру (систему команд, состав регистров и т. п.), отличную от архитектуры процессора Intel, поэтому ему непонятен двоичный код DOS-программы, содержащей инструкции этого процессора. Для того чтобы компьютер Macintosh смог интерпретировать машинные инструкции, которые ему изначально непонятны, на нем должно быть установлено специальное программное обеспечение — эмулятор.

Эмулятор должен последовательно выбирать каждую двоичную инструкцию процессора Intel, программным способом дешифрировать ее, чтобы определить, какие действия она задает, а затем выполнять эквивалентную подпрограмму, написанную в инструкциях процессора Motorola. Так как к тому же у процессора Motorola нет в точности таких же регистров, флагов и внутреннего арифметико-логического устройства, как в Intel, он должен также имитировать (эмулировать) все эти элементы с использованием своих регистров или памяти. Состояние эмулируемых регистров и флагов после выполнения каждой команды должно быть абсолютно таким же, как и в реальном процессоре Intel. Это очень медленная работа, так как одна команда процессора Intel исполняется значительно быстрее, чем эмулирующая его последовательность команд процессора Motorola.

Прикладные среды

Создание полноценной прикладной среды, полностью совместимой со средой другой ОС, является достаточно сложной задачей, тесно связанной со структурой операционной системы. Существуют различные варианты построения множественных прикладных сред, отличающиеся как особенностями архитектурных решений, так и функциональными возможностями, обеспечивающими различную степень переносимости приложений.

В ОС, построенных с использованием микроядерной концепции, таких как, например, Windows NT или Workplace OS, прикладные среды выполняются в виде серверов пользовательского режима. Один из наиболее очевидных вариантов реализации множественных прикладных сред основывается на стандартной многоуровневой структуре ОС. На рис. 2.2.3 операционная система OS1 поддерживает кроме своих «родных» приложений приложения операционных систем OS2 и OS3. Для этого в ее составе имеются специальные приложения — прикладные программные среды, — которые транслируют интерфейсы «чужих» ОС API OS2 и API OS3 в интерфейс своей «родной» ОС — API OS1.

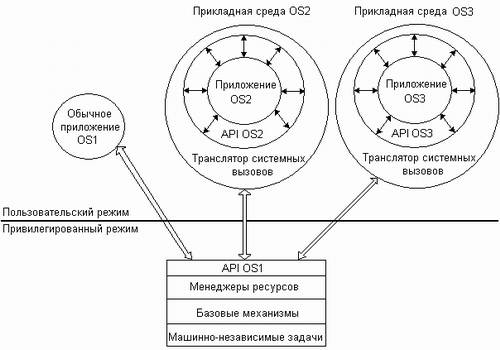

Рис. 2.2.3. Прикладные программные среды, транслирующие системные вызовы

К сожалению, поведение почти всех функций, составляющих API одной ОС, как правило, существенно отличается от поведения соответствующих функций другой ОС.

2.3 ОС с монолитным ядром. Концепция построения ОС с монолитным ядром. Преимущества и недостатки монолитного ядра.

Монолитное ядро — классическая и, на сегодняшний день, наиболее распространённая архитектура ядер операционных систем. Монолитные ядра предоставляют богатый набор абстракций оборудования. Все части монолитного ядра работают в одном адресном пространстве.

Монолитные ядра имеют долгую историю развития и усовершенствования и, на данный момент, являются наиболее архитектурно зрелыми. Вместе с тем, монолитность ядер усложняет их отладку, понимание кода ядра, добавление новых функций и возможностей, удаление унаследованного от предыдущих версий, кода. «Разбухание» кода монолитных ядер также повышает требования к объёму оперативной памяти, требуемому для функционирования ядра ОС. Это делает монолитные ядерные архитектуры мало пригодными к эксплуатации в системах, сильно ограниченных по объёму ОЗУ, например, встраиваемых системах, производственных микроконтроллерах и т. д.

Монолитное ядро представляет собой набор процедур, каждая из которых может вызвать каждую. Все компоненты этого ядра являются не самостоятельными модулями, а составной частью одной большой программы. Все процедуры работают в привелигированном режиме, используют общие структуры данных и взаимодействуют друг с другом путем непосредственного вызова.

Старые монолитные ядра требовали перекомпиляции при любом изменении состава оборудования. Большинство современных ядер позволяют во время работы динамически подгружатьмодули, выполняющие части функции ядра. Такие ядра называются модульными ядрами. Возможность динамической подгрузки модулей не нарушает монолитности архитектуры ядра, так как динамически подгружаемые модули загружаются в адресное пространство ядра и в дальнейшем работают как интегральная часть ядра.

Во многих ОС с монолитным ядром сборка ядра, т.е. его компиляция осуществляется отдельно для каждого компьютера, т.к. ядро является единой программой, то перекомпиляция - это единственный способ добавить в него новые компоненты или исключить неиспользуемые.

Достоинства: скорость работы, упрощённая разработка модулей.

Недостатки: поскольку всё ядро работает в одном адресном пространстве, сбой в одном из компонентов может нарушить работоспособность всей системы.

Присутствие в ядре лишних компонентов крайне нежелательно, потому что ядро ОС полностью загружается в ОП, поэтому отсутствие в ядре неиспользуемых компонентов крайне важно. Кроме того исключение ненужных компонентов повышает надежность ОС в целом.

Такая организация ОС предлагает следующую структуру:

1 уровень: Главная программа

2 уровень: Набор служебных процедур

3 уровень: Набор утилит

Главная программа вызывает требуемую служебную процедуру. Набор служебных процедур выполняет системные вызовы, которые выполняются в привелигированном режиме. Набор утилит помогает выполнить сервисные процедуры.

2.4 Микроядерная архитектура. Концепция микроядерной архитектуры. Преимущества и недостатки микроядерной архитектуры.

Микроядерная архитектура является альтернативой классическому способу построения операционной системы. Под классической архитектурой в данном случае понимается рассмотренная выше структурная организация ОС, в соответствии с которой все основные функции операционной системы, составляющие многослойное ядро, выполняются в привилегированном режиме. При этом некоторые вспомогательные функции ОС оформляются в виде приложений и выполняются в пользовательском режиме наряду с обычными пользовательскими программами (становясь системными утилитами или обрабатывающими программами). Каждое приложение пользовательского режима работает в собственном адресном пространстве и защищено тем самым от какого-либо вмешательства других приложений. Код ядра, выполняемый в привилегированном режиме, имеет доступ к областям памяти всех приложений, но сам полностью от них защищен. Приложения обращаются к ядру с запросами на выполнение системных функций.

Суть микроядерной архитектуры состоит в следующем. В привилегированном режиме остается работать только очень небольшая часть ОС, называемая микроядром (рис. 2.4.1). Микроядро защищено от остальных частей ОС и приложений. В состав микроядра обычно входят машинно-зависимые модули, а также модули, выполняющие базовые (но не все!) функции ядра по управлению процессами, обработке прерываний, управлению виртуальной памятью, пересылке сообщений и управлению устройствами ввода-вывода, связанные с загрузкой или чтением регистров устройств. Набор функций микроядра обычно соответствует функциям слоя базовых механизмов обычного ядра. Такие функции ОС трудно, если не невозможно, выполнить в пространстве пользователя.

Рис. 2.4.1.Перенос основного объема функций ядра в пользовательское пространство

Все остальные более высокоуровневые функции ядра оформляются в виде приложений, работающих в пользовательском режиме. Однозначного решения о том, какие из системных функций нужно оставить в привилегированном режиме, а какие перенести в пользовательский, не существует. В общем случае многие менеджеры ресурсов, являющиеся неотъемлемыми частями обычного ядра — файловая система, подсистемы управления виртуальной памятью и процессами, менеджер безопасности и т. п., — становятся «периферийными» модулями, работающими в пользовательском режиме.

Работающие в пользовательском режиме менеджеры ресурсов имеют принципиальные отличия от традиционных утилит и обрабатывающих программ ОС, хотя при микроядерной архитектуре все эти программные компоненты также оформлены в виде приложений. Утилиты и обрабатывающие программы вызываются в основном пользователями. Ситуации, когда одному приложению требуется выполнение функции (процедуры) другого приложения, возникают крайне редко. Поэтому в ОС с классической архитектурой отсутствует механизм, с помощью которого одно приложение могло бы вызвать функции другого.

Совсем другая ситуация возникает, когда в форме приложения оформляется часть ОС. По определению, основным назначением такого приложения является обслуживание запросов других приложений, например создание процесса, выделение памяти, проверка прав доступа к ресурсу и т. д. Именно поэтому менеджеры ресурсов, вынесенные в пользовательский режим, называются серверами ОС, то есть модулями, основным назначением которых является обслуживание запросов локальных приложений и других модулей ОС. Очевидно, что для реализации микроядерной архитектуры необходимым условием является наличие в ОС удобного и эффективного способа вызова процедур одного процесса из другого. Поддержка такого механизма и является одной из главных задач микроядра.

Схематично механизм обращения к функциям ОС, оформленным в виде серверов, выглядит следующим образом (рис. 2.4.2). Клиент, которым может быть либо прикладная программа, либо другой компонент ОС, запрашивает выполнение некоторой функции у соответствующего сервера, посылая ему сообщение. Непосредственная передача сообщений между приложениями невозможна, так как их адресные пространства изолированы друг от друга. Микроядро, выполняющееся в привилегированном режиме, имеет доступ к адресным пространствам каждого из этих приложений и поэтому может работать в качестве посредника. Микроядро сначала передает сообщение, содержащее имя и параметры вызываемой процедуры нужному серверу, затем сервер выполняет запрошенную операцию, после чего ядро возвращает результаты клиенту с помощью другого сообщения. Таким образом, работа микроядерной ОС соответствует известной модели клиент-сервер, в которой роль транспортных средств выполняет микроядро.

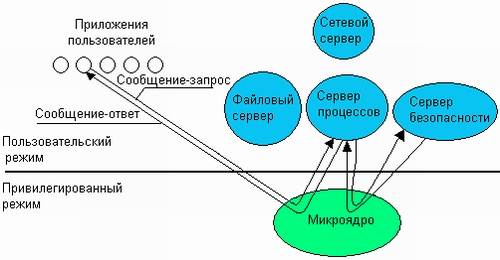

Рис. 2.4.2. Реализация системного вызова в микроядерной архитектуре

Преимущества и недостатки микроядерной архитектуры

ОС, основанные на концепции микроядра, в высокой степени удовлетворяют большинству требований, предъявляемых к современным ОС, обладая переносимостью, расширяемостью, надежностью. За эти достоинства приходится платить снижением производительности, и это является основным недостатком микроядерной архитектуры.

Высокая степень переносимости обусловлена тем, что весь машинно-зависимый код изолирован в микроядре, поэтому для переноса системы на новый процессор требуется меньше изменений и все они логически сгруппированы вместе.

Расширяемость присуща микроядерной ОС в очень высокой степени. В традиционных системах даже при наличии многослойной структуры нелегко удалить один слой и поменять его на другой по причине множественности и размытости интерфейсов между слоями. Добавление новых функций и изменение существующих требует хорошего знания ОС и больших затрат времени. В то же время ограниченный набор четко определенных интерфейсов микроядра открывает путь к упорядоченному росту и эволюции ОС. Добавление новой подсистемы требует разработки нового приложения, что никак не затрагивает целостность микроядра. Микроядерная структура позволяет не только добавлять, но и сокращать число компонентов операционной системы, что также бывает очень полезно. Например, не всем пользователям нужны средства безопасности или поддержки распределенных вычислений, а удаление их из традиционного ядра чаще всего невозможно. Обычно традиционные ОС позволяют динамически добавлять в ядро или удалять из ядра только драйверы внешних устройств — ввиду частых изменений в конфигурации подключенных к компьютеру внешних устройств подсистема ввода-вывода ядра допускает загрузку и выгрузку драйверов «на ходу». При микроядерном подходе конфигурируемость ОС не вызывает никаких проблем и не требует особых мер — достаточно изменить файл с настройками начальной конфигурации системы или же остановить не нужные больше серверы в ходе работы обычными для остановки приложений средствами.

Использование микроядерной модели повышает надежность ОС. Каждый сервер выполняется в виде отдельного процесса в своей собственной области памяти и таким образом защищен от других серверов операционной системы, что не наблюдается в традиционной ОС, где все модули ядра могут влиять друг на друга. И если отдельный сервер терпит крах, то он может быть перезапущен без останова или повреждения остальных серверов ОС. Более того, поскольку серверы выполняются в пользовательском режиме, они не имеют непосредственного доступа к аппаратуре и не могут модифицировать память, в которой хранится и работает микроядро. Другим потенциальным источником повышения надежности ОС является уменьшенный объем кода микроядра по сравнению с традиционным ядром — это снижает вероятность появления ошибок программирования.

Модель с микроядром хорошо подходит для поддержки распределенных вычислений, так как использует механизмы, аналогичные сетевым: взаимодействие клиентов и серверов путем обмена сообщениями. Серверы микроядерной ОС могут работать как на одном, так и на разных компьютерах. В этом случае при получении сообщения от приложения микроядро может обработать его самостоятельно и передать локальному серверу или же переслать по сети микроядру, работающему на другом компьютере. Переход к распределенной обработке требует минимальных изменений в работе ОС — просто локальный транспорт заменяется на сетевой.

Производительность. При классической организации ОС (рис. 2.4.3, а) выполнение системного вызова сопровождается двумя переключениями режимов, а при микроядерной организации (рис. 2.4.3, 6) — четырьмя. Таким образом, ОС на основе микроядра при прочих равных условиях всегда будет менее производительной, чем ОС с классическим ядром. Именно по этой причине микроядерный подход не получил широкого распространения.

Рис. 2.4.3. Смена режимов при выполнении системного вызова

Главная проблема, с которой сталкиваются разработчики ОС, решившие применить микроядерный подход, — что включать в микроядро, а что выносить в пользовательское пространство. В идеальном случае микроядро может состоять только из средств передачи сообщений, средств взаимодействия с аппаратурой, в том числе средств доступа к механизмам привилегированной защиты. Однако многие разработчики не всегда жестко придерживаются принципа минимизации функций ядра, часто жертвуя этим ради повышения производительности. В результате реализации ОС образуют некоторый спектр, на одном краю которого находятся системы с минимально возможным микроядром, а на другом — системы, в которых микроядро выполняет достаточно большой объем функций.
