Составление схем сборки веерного типа

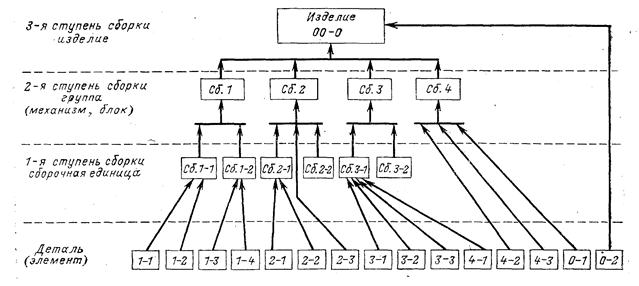

Рассмотрим схему сборки веерного типа (Рис. 20.3). Она удобна при анализе состава изделия. Стрелками показано направление сборки деталей и узлов. Достоинством схемы является простота и наглядность, но она не отражает последовательность сборки.

Рис.20.3 Схема сборки веерного типа

Проектирование сборочных операций. Сборочные операции проектируют на основе технологических схем сборки. При разработке содержания сборочных операций следует учитывать, что каждая операция должна иметь определенную технологическую закономерность, причем при поточном методе трудоемкость операции должна быть равна или несколько меньше такта сборки, либо кратна ему.

Проектируя сборочную операцию, уточняют содержание технологических переходов и определяют схему базирования и закрепления базового элемента (детали, узла), выбирают технологическое оборудование, приспособления, рабочий и измерительный инструмент, устанавливают режимы работы, норму времени и разряд работы.

При проектировании сборочных операций выполняют необходимые технологические расчеты, позволяющие обосновать выбор оборудования, технологической оснастки и режимов работы. В технологические расчеты входят: определение силы запрессовки для соединений с натягом, расчет необходимой силы при клепке и др.
