Линейные системы с постоянными параметрами (ЛПП)

Дискретная система с входной x(n) и выходной y(n) последовательностями





Линейная система:

если x1(n), x2(n) входные последовательности,

y1(n), y2(n) соответствующие им отклики линейной системы.

При подаче на вход линейной системы входной последовательности ax1(n)+bx2(n) на выходе образуется выходная последовательность ay1(n)+by2(n), где a и b произвольные постоянные.

Система с постоянными параметрами:

Если x1(n), соответствует y1(n),

То x1(n-n0), соответствует y1(n-n0).

В ЛПП входная и выходная последовательность связана соотношением типа свертки. Пусть h(n) – отклик системы на единичный импульс (импульсная характеристика системы). Тогда входная последовательность:

Поскольку h(n) – отклик системы на последовательность U0(n), а параметры системы постоянны, то h(n-m) будет откликами на последовательность U0(n-m). Из свойства линейности следует, что откликом на последовательность x(m)U0(n-m) должна быть последовательность x(m)h(n-m). Поэтому отклик на x(n) будет равен:

Он имеет вид свертки. Таким образом, h(n) полностью описывает ЛПП систему, что и отражено на рисунке.

3.Разностные уравнения.

Описание ЛПП - системы разностными уравнениями позволяет:

1) найти эффективные способы построения таких систем

2) определить многие характеристики системы (собственные частоты, порядок системы и др.)

Самый общий вид линейного разностного уравнения М-го порядка с постоянными коэффициентами, относящегося к физически реализуемой системе:

где коэффициенты {ai},{bi}описывают конкретную систему, причем аМ¹0.

Уравнение (1) записано в виде, удобном для решения методом прямой подстановки. Имея набор начальных условий [напр. X(i),y(i) для i=-1, -2, …, -M] и входную последовательность X(n), по формуле (1) можно вычислить последовательность y(n) для n³0. Например, разностное уравнение y(n) = x(n) – 3y(n-1) с начальными условиями y(-1)=0,x(n)= n2+n можно решить подстановкой:

y(0) = x(0) - 3y(-1) = 0

y(1) = x(1) - 3y(0) = 2

y(2) = x(2) - 3y(1) = 0

y(3) = x(3) - 3y(2) = 12

y(4) = x(4) - 3y(3) = -16

. . .

Существуют методы решения разностных уравнений в явном виде. Основная идея их сводится к получению двух решений р.у.: однородного и частного.

Важное значение р.у. состоит в том, что они непосредственно определяют способ построения цифровой системы.

Пример:

y(n) = - a1y(n-1) + b0x(n) + b1x(n-1)

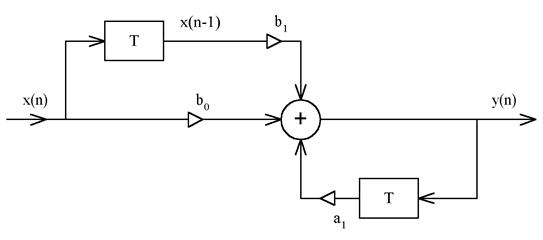

Его можно реализовать с помощью схемы:
