1.Методы оценки качества регулирования.

При исследовании САУ приходится решать задачу обеспечения требуемых показателей качества переходного процесса:

- быстродействия,

- колебательности,

- перерегулирования,

характеризующих точность и плавность протекания процесса.

Будем считать, что САУ описывается системой дифференциальных уравнений с постоянными коэффициентами.

При изменении воздействия U(t) на входе выходную величину можно записать так:

x(t) = xсв(t) + xв(t),

где: x(t) – решение дифференциального уравнения, описывающего САУ,

xсв(t) – свободная составляющая переходного процесса (соответствующая общему решению однородного дифференциального уравнения),

xв(t) – вынужденная состовляющая переходного процесса, обусловленная законом изменения U(t) и определяющая точность САУ.

1. Оценка качества регулирования в установившемся режиме.

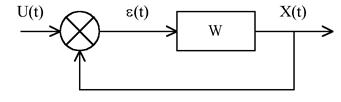

Установившаяся ошибка регулирования САУ eв(t) = U(t) – xв(t), которую можно представить в виде ряда:




,

где C0 … Cm - коэффициенты ошибок, при этом:

С0 = W(0) - коэфф. статической и позиционной ошибки;

- коэффициент скоростной ошибки;


коэфф. ошибки от ускорения;

W - передаточная функция замкнутой САУ.

В статических системах С0 ¹ 0, в САУ с астатизмом 1-го порядка С0 = 0 , С1 ¹ 0, в САУ с астатизмом 2-го порядка С0 = C1 = 0, С2 ¹ 0. Увеличение числа интегрирующих звеньев повышает порядок астатизма, что ведет к уменьшению ошибки, но при этом усложняется обеспечение устойчивости системы.

2. Оценка качества переходного процесса при воздействии ступенчатой функции.

Пусть U(t) = 1(t) , тогда по кривой переходнойхарактеристикиможно получить прямые оценки качества переходного процесса:

1) время регулирования tрминимальное время по истечении которого регулируемая величина будет оставать­ся близкой к устанавливаемомузначению с,заданной точностью D = | h(t) – hуст |,значение D нужно оговаривать в процентах oт hуст;

2) перерегулирование s - максимальное отклонение h(t) от hуст в относительных единицах или процентах от hуст;

3) Частота колебаний w=2p/T;

4) Число колебаний n, которое имеет переходная характеристика за время tр чаще всего n =1¸2 иногда 3¸4;

5) время достижения первого максимума tmax;

6) время нарастания переходного процесса tн;

7) декремент затухания:

.

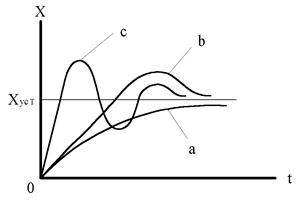

Переходные процессы делят на три группы:

- монотонные (a);

- апериодические (b);

- колебательные (c).

1. Оценка качества регулирования при гармонических воздействиях, ощуществляющихся по АЧХ.

А3 - АЧХ замкнутой САУ.

Для оценки качества переходного процесса используются следующие характеристики.



1) - показатель колебательности. Чем выше М, тем менее качественна САУ. Считается допустимым 1,1<M<1,5;

2) wр - резонансная частота СДУ;

3) полоса пропускания САУ - это интервал 0<w<w0;

4) частота среза wср - косвенно характеризует длительность переходного процесса.

.


2.Повышение точности в установившемся режиме. Проблема обеспечения требуемых свойств линейных систем требует решения следующих задач:

- обеспечение устойчивости (стабилизация);

- повышение запаса устойчивости (демпфирование);

- повышение точности регулирования в установившемся режиме (уменьшение или устранение статической ошибки воспроизведения задающего воздействия, уменьшение или устранение влияния возмущающих воздействий);

- улучшение переходных процессов (увеличение быстродействия, максимальное уменьшение динамических ошибок воспроизведения, воздействия).

Если для анализа цифровых систем используется Z - преоб­разование или уравнение состояния в дискретной форме, то их реакции представляются только в моменты квантования. Поэтому к дискретным данным нужно подходить осторожно, т.к. они могут быть неточным представлением истинной реакции цифровой системы. Из рисунка, на котором изображен типичный выходной сигнал цифровой системы С(t), имеющий максимальное значение Сm и соответствующий ему дискретный сигнал C*(t) видно, что максимальное значение дискретного сигнала:

.



Чем меньше T, тем меньше различие между и Сm. Но если Т велик, то дискретное представление реакции может быть совер­шенно ошибочным. Отметим, что выбор Т обычно определяется не правильностью представления её реакции в моменты квантования, а что более важно, соображениями устойчивости, точности и качества системы в целом.

Для непрерывных систем известна связь между положением на S - плоскости корней характеристического уравнения и пере­ходной функцией. Например, комплексно-сопряженные корни, распо­ложенные в левой половине S - плоскости, обуславливают экспонен­циально затухающие синусоидальные процессы, корни на отрица­тельной части действительной оси соответствуют монотонно за­тухающим процессам; простые сопряженные корни на мнимой оси приводят к возникновению незатухающих гармонических колеба­ний с постоянной амплитудой. Кратные корни на мнимой оси и корни в правой половине S - плоскости соответствуют расходящимся процессам.

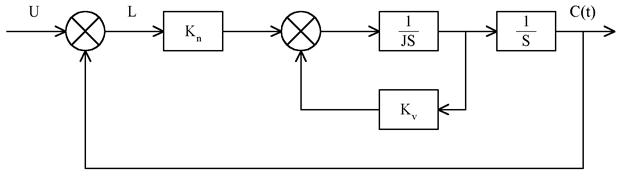

3.Сравним характерные особенности непрерывных и цифровых систем, используя в качестве примера систему управления кос­мическим кораблем. Структурная схема упрощенной системы управ­ления по одной координате изображена на рисунке.

Kn, Kv –датчики положения и скорости.

Предполагается, что корабль имеет жесткую структуру. Поэтому его можно представить чистым моментом инерции J. По поло­жению c(t) и его производной - скорости V(t) - с помощью соответствующих датчиков осуществляется обратная связь. Обрат­ная связь по скорости часто используется для целей стабилиза­ции.

Передаточная функция разомкнутой системы:

.

Передаточная функция замкнутой системы:

.

Для реального корабля:

Kn = 1,65 × 106, Kv = 3,17 × 105, J = 41822.

Тогда

.

Характеристическое уравнение системы:

p2 + 8,871p + 39,453 = 0.

Корни уравнения положительны при любых положительных Kn, Kv, J, следовательно, непрерывная система будет асимптотически устойчива.

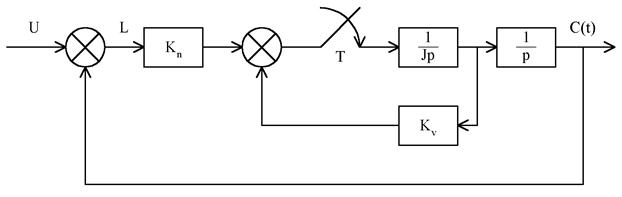

Структурная схема соответствующей цифровой системы отличается от предыдущей наличием квантователя нулевого порядка с периодом T.

Передаточная функция разомкнутой системы:

,

где Gn(p) - переходная функция экстраполятора, известно, что:

.

Тогда:

,

.

Тогда:

.

Передаточная функция замкнутой системы:

.

При Kn = 1,65 × 106, Kv = 3,17 × 105, J = 41822,

,

где A = 83644,

B = 1,65 × 106 × T2 + 6,34 × 105 × T – 167288,

C = 1,65 × 106 × T2 - 6,34 × 105 × T + 83644.

Качество цифровой системы зависит от параметров Kn, Kv, J и Т. Если применить критерий Джури к характеристическому уравнению системы Az2 + Bz + C = 0, то диапазон устойчивости по параметру Т будет равен:

0 £ Т < 264 с

Корневой годограф, т.е. диаграмма положения корней характериестического уравнения на плоскости Z при изменении Т от нуля до бесконечности, представлен на рисунке:

Переходные функции цифровой системы изображены на рисунке:

Из рассмотренного примера, по результатам анализа непрерывной и цифровой систем управления, можно сделать выводы:

1) При одних и тех же структуре и параметрах цифровая система менее устойчивая, чем непрерывная.

2) Качество цифровой системы зависит от периода квантования. Его возрастание обычно способствует увеличению выброса переходной функции и, в конечном счете, может привести к неустойчивости системы.

3) При малых значениях Т корни характеристического уравнения располагаются очень близко к точке Z = 1. Это создает практические сложности при анализе цифровых систем, т.к. некоторые параметры (кривые коэффициенты затухания, перерегулирования и. др.) определяются не точно.
