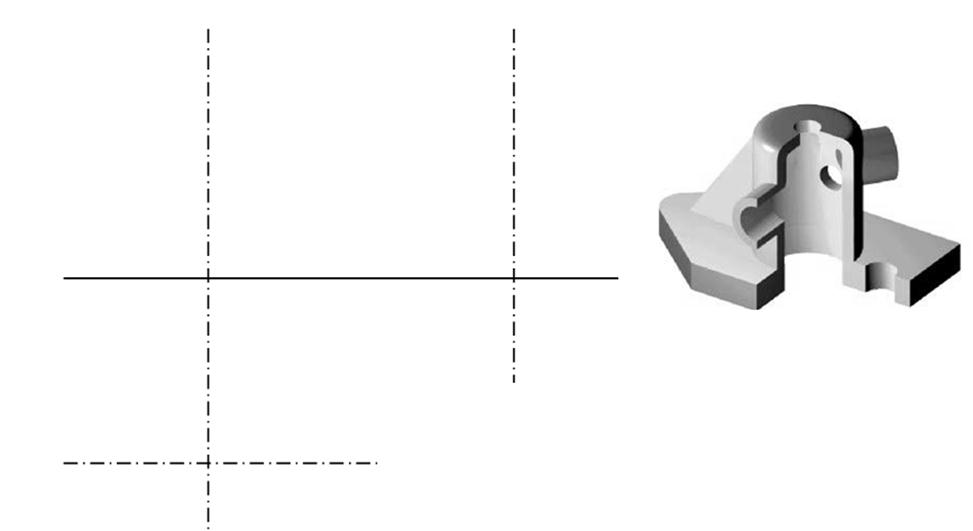

На чертеже построены три изображения модели:

Главный вид – расположен на месте фронтальных проекций модели. Представлен в разрезе секущей плоскостью параллельной фронтальной плоскости проекций;

Вид сверху – расположен в проекционной связи с главным видом и находится всегда под главным видом;

Вид слева – расположен на месте профильных проекций модели, находится в проекционной связи с главным видом и расположен справа от него.

• Разрезы классифицируются как:

– Вертикальные (продольные) – фронтальный секущими плоскостями параллельными фронтальной плоскости проекций и профильный разрезы, плоскостями параллельными профильной плоскости проекций;

– Горизонтальные (поперечные разрезы) – плоскостями параллельными горизонтальной плоскости проекций.

– Желтым цветом на изображениях выделены сечения тел плоскостями А-А, Б-Б, В-В.

– Разрез представляет собой изображение сечений разными плоскостями плюс линии и поверхности, лежащие за секущими плоскостями.

– Разрезы делятся по количеству секущих плоскостей на: а) простые – тело рассекается одной секущей плоскостью; б) сложные разрезы – тело пересекается несколькими плоскостями.

– Сложный ступенчатый разрез – тело разрезается несколькими параллельными между собой плоскостями;

– Сложный ломаный разрез – выполняется пересекающимися между собой плоскостями, но не перпендикулярными друг другу.

– Обозначаются секущие плоскости разомкнутыми линиями толщиной S÷1,5S. Стрелки показывают направление взгляда на разрез, длина стрелки 5 мм, угол раскрытия стрелки равен 20°. С внешней стороны угла образованного стрелкой и разомкнутой линией сечения ставятся прописные буквы русского алфавита, начиная с А. В случае обозначения разрезов над изображением выполняется надпись А-А и т.д. с указанием секущих плоскостей.

Рекомендуемая литература

Основная литература

1. Соломонов К.Н., Чиченёва О.Н., Бусыгина Е.Б. Основы начертательной геометрии. -М.: МИСиС, 2003

2. Соломонов К.Н., Чиченёва О.Н., Бусыгина Е.Б. Основы технического черчения. – М.: МИСиС, 2004

3. Чекмарев А.А. Инженерная графика. М.: Высшая школа, 1998

4. Сборник «Национальные стандарты». ЕСКД. ГОСТ 2.301-68 ¸2.321-84. - М.: ИПК Издательство Стандартов, 2004

Средства обеспечения освоения дисциплины (перечень обучающих, контролирующих и расчетных программ, диафильмов, кино- и телефильмов)

1.Пакет AutoCAD, Компас 3D, Симплекс

2.Курс лекций, созданный с использованием графического редактора"Power Point"
