ОПИСАНИЕ УНИВЕРСАЛЬНОГО ЛАБОРАТОРНОГО СТЕНДА

Стенд работает от сети переменного тока напряжением (220±22)В, частотой (50±5)Гц и содержанием гармоник до 5%.

Конструкция стенда

Стенд выполнен в виде настольного переносного прибора. Конструктивно стенд состоит из двух стандартных приборных кожухов. В верхнем кожухе размещается передняя панель управления (рис. 1), в нижнем – кассета с печатными платами, силовой трансформатор и передняя панель с контрольными гнездами.

Панель управления содержит:

· переключатель “Номер работы” со световой индикацией;

· переключатель “кГц(a)” на десять положений;

· переключатель с кнопками “S1-S5” и световой индикацией;

· переключатель с кнопками разрядов “Р7-Р0” и “А1-А0” и световой индикацией;

· переключатель с кнопками команд для работ 9-14;

· кнопки “коммутатор” для подключения входов осциллографа и коммутатора к измерительным гнездам;

· измерительные гнезда “Y1(I)”, “Y2”, “Y3(II)”, “Y4” для подключения входов коммутатора и гнездо “Y” для подключения входа цифрового вольтметра;

· органы управления коммутатором: ручка “Y2” регулирует отклонение по вертикали луча канала Y2; ручка “Y3” регулирует отклонение по вертикали луча канала Y3; ручка “Y4” регулирует отклонение по вертикали луча канала Y4;

Панель с контрольными гнездами имеет наборное поле, на котором определенным образом расположены группы гнезд. К этим гнездам подключены контрольные точки исследуемых электрических схем лабораторных работ. С правой стороны панели расположены кнопка “Сеть” с индикацией и пять ручек управления стендом:

· ручки “E1” и “E2” источников сигнала постоянного тока с диапазоном измерения регулировки ±7 В;

· ручка “E_г” источников сигналов синусоидальной формы с диапазоном регулировки 0÷7 В, частота которых изменяется переключателем “кГц(a)” в диапазоне от 80 Гц до 20 кГц;

· ручка “U_вх” регулировки источника сигналов постоянного тока в работах 3 и 9;

· ручка “R_н” регулировки сопротивления нагрузки в электрических схемах работ 1, 2, 3.

На наборном поле панели внизу справа расположены подстроечные потенциометры “Е_г” и “R_н”.

Лабораторные работы снабжены сменными панелями, на которых изображены исследуемые электрические схемы с указанием контрольных точек. Накладная панель крепится на панели с контрольными гнездами. Фиксатор состоит из прижимной планки и винта. На накладной панели в местах контрольных точек имеются отверстия, под которыми расположены контрольные гнезда для данной лабораторной работы. Эти отверстия пронумерованы и используются для подключения к гнездам измерительных приборов.

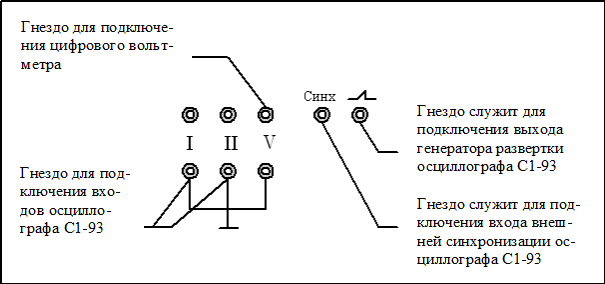

На левой боковой стенке нижнего кожуха (рис. 2) установлены гнезда “I” и “II” для подключения входов осциллографа С1-93, гнездо “V” для подключения цифрового вольтметра. Гнезда “СИНХР.” и “ “ _Ù_ ” служат для подключения входа внешней синхронизации и выхода генератора развертки С1-93. На задней стенке установлен предохранитель и клемма заземления стенда. Электрическая схема стенда разделена на отдельные блоки, которые размещены на семи печатных платах PL1-PL7. Печатные платы установлены в общей кассете таким образом, что съём их производится с задней стороны стенда.
